주간 데아고스티니 드로리안를 만들자 (3)
_{🕑 5, 6 / 130}

안내

주간 데아고스티니 '드로리안을 만들자'는 2017년 1월에 시작된 시리즈입니다
130호 예정으로 현재 76호를 예약 받고 있습니다.
매주 발매되는 주간지와 부품으로 조립합니다.

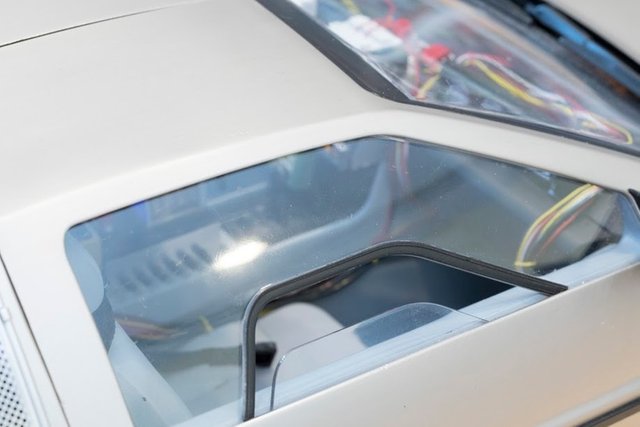

작은 창이 열리는 특이한 구조도 재현되는군요

조립

➊

오늘은 130호 중에 5호와 6호를 조립해 보겠습니다. 5호는 왼쪽 앞바퀴의 서스펜션과 브레이크, 6호는 오른쪽 앞바퀴의 서스펜션과 브레이크입니다. 그러니까 오늘은 같은 것을 두 개 만드는 작업입니다.

➋

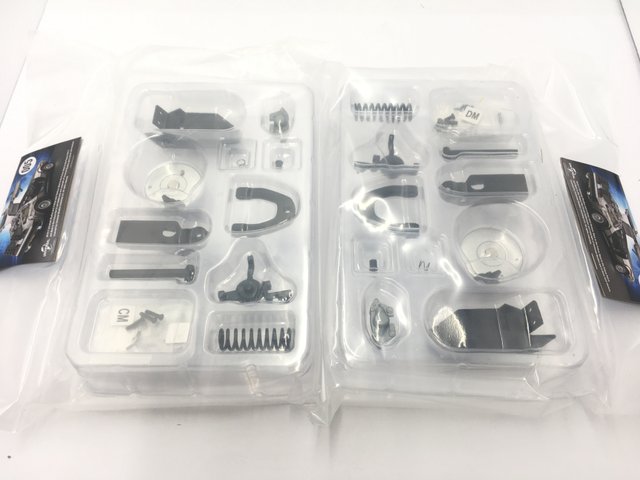

왼쪽이 5호의 부품, 오른쪽이 6호의 부품입니다. 자동차를 잘 아시는 분은 서스펜션과 브레이크가 어떤 부품이며 자동차에서 어떤 역할을 하는지도 아시겠지요.

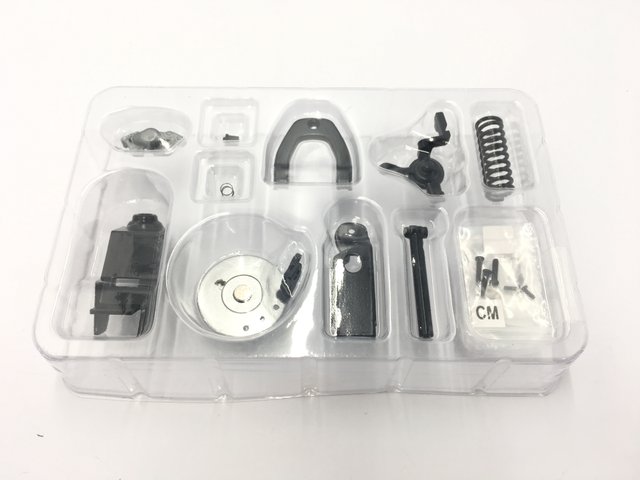

5호의 부품만 놓고 보면 이렇게 들어있습니다.

➌
이번 호에는 플라스틱 부품이 거의 없습니다. 서스펜션 부품도 모두 묵직한 금속으로 성형되어 나왔네요. 금속 비율이 R2D2보다 높은 것 같습니다.

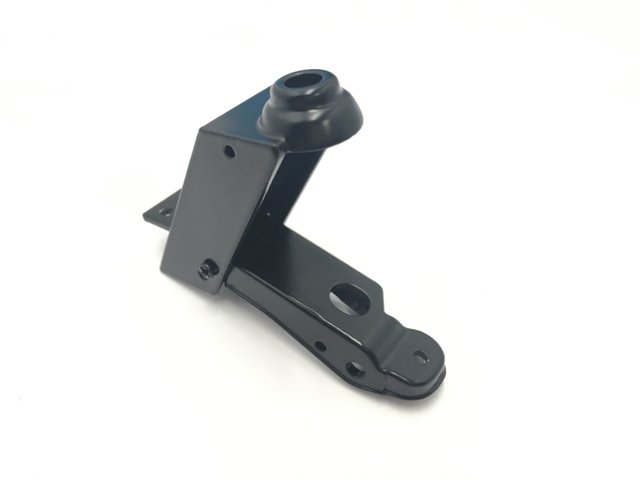

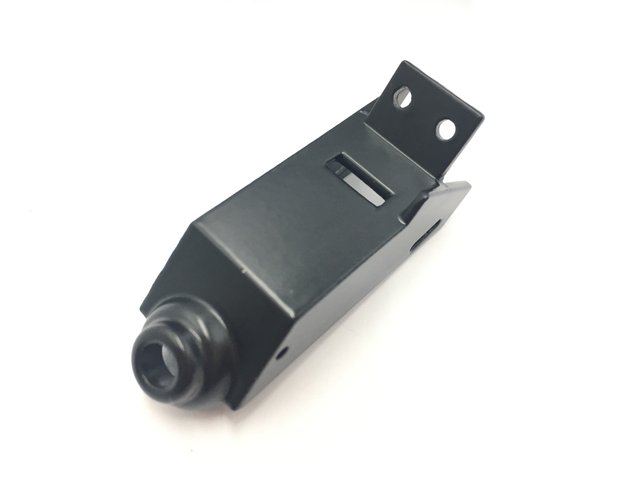

서스펜션 하부에 하부 링크를 결합하고 살짝 움직일 수 있게 비스로 고정합니다

➍

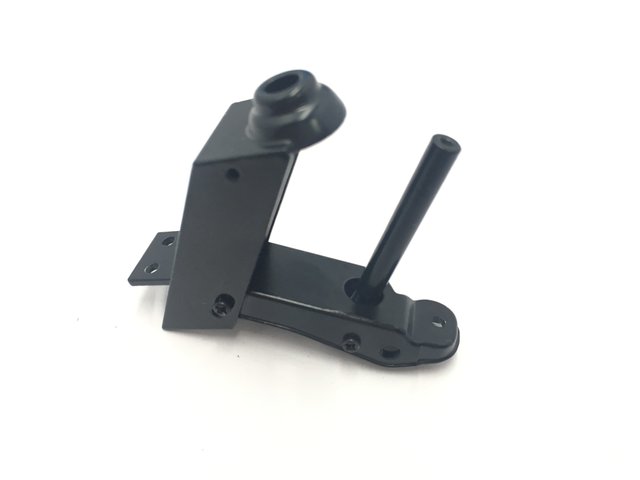

여기에 쇽업쇼버를 끼워서 비스로 고정합니다.

모든 재질이 금속이라 드라이버로 비스 고정하는데 힘이 많이 들어가네요. 손이 아픕니다.

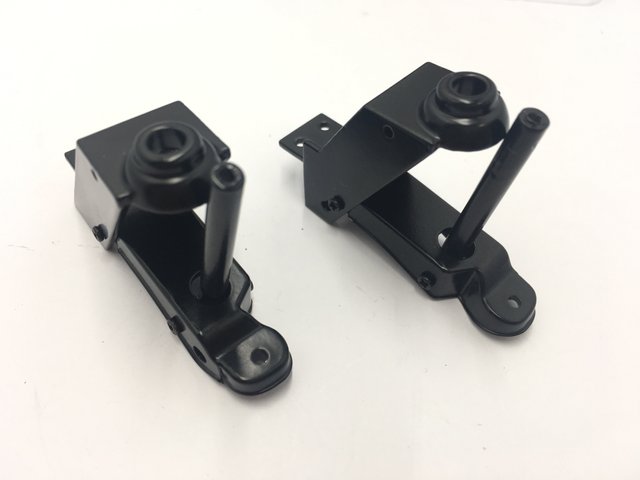

왼쪽을 만들었으니 오른쪽도 똑같이 만들어 줍니다.

➎

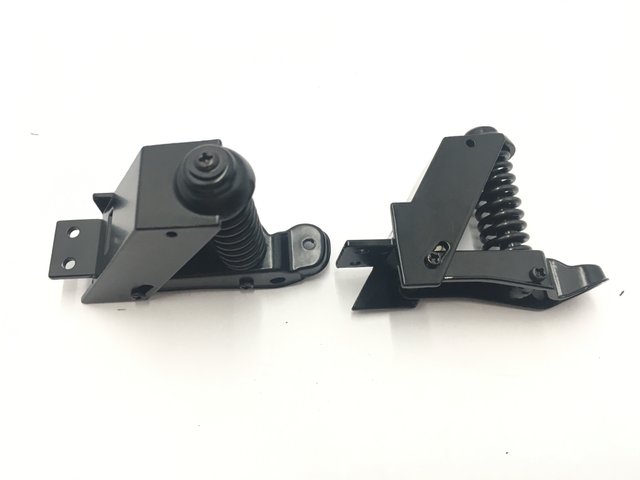

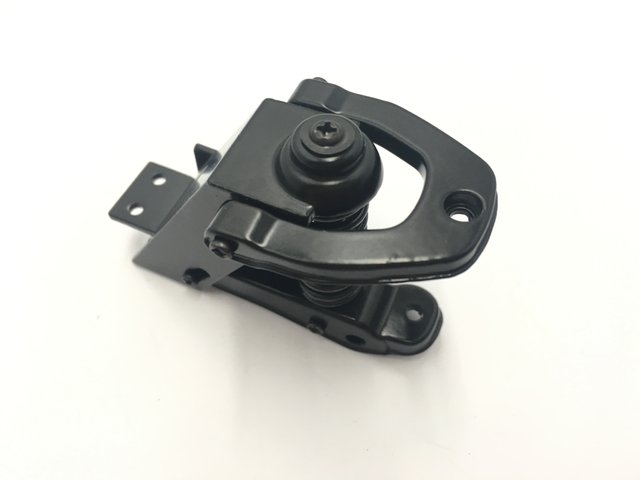

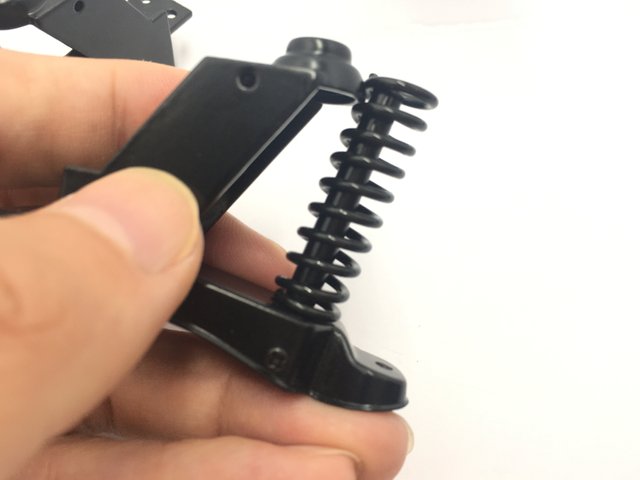

쇽업쇼버에 코일 스프링을 끼우고 꽉 눌러서 움직이지 않게 한 다음 위에서 비스로 고정합니다. (이런 젠... 스프링이 강철...;) 눌러서 압축하는 게 보통 일이 아니군요. (으아, 내 손가락...)

손가락을 보내고(;;) 코일 스프링을 고정했습니다. (2개씩이나... 아, 뒷바퀴에서 이걸 또 하게 되나...)

➏

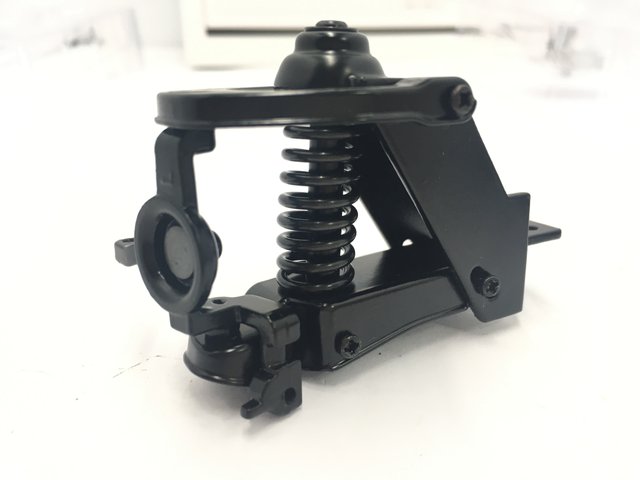

이제 여기에 컨트롤 암을 장착합니다.

컨트롤 암과 하부 링크 사이에 타이어 헤드를 조립합니다.

설명서가 일어로 되어 있으니 귀찮아서 안 읽고 그림만 보고 조립하는데 아무리 비스를 조여도 저 타이어 헤드 부분이 헐렁거려서 할 수 없이 귀차니즘을 버리고 설명서를 읽었더니 '나사를 조여도 움직이게 되어 있다'라고... (아흠;;)

➐

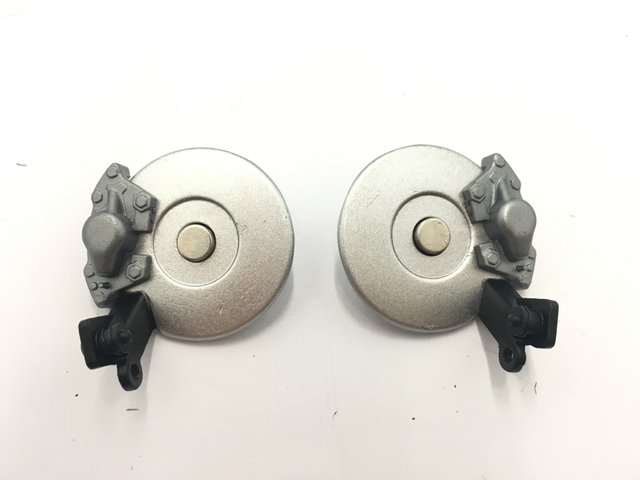

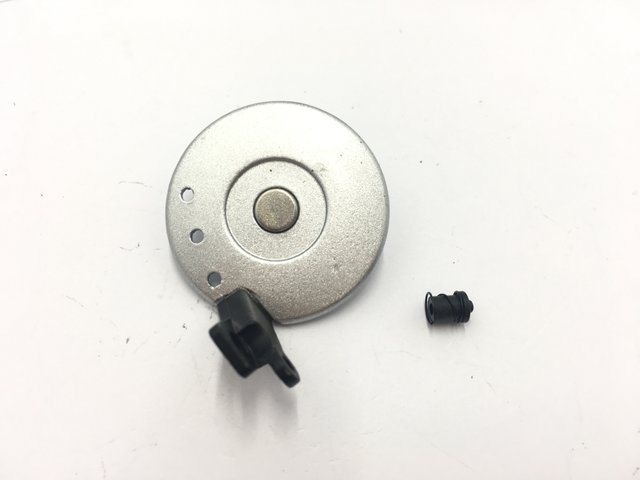

이제 브레이크를 조립합니다. 일단 브레이크 디스크에 짧은 스프링을 끼운 위치 고정 기둥을 부착하고

브레이크 캘리퍼스 부품까지 부착합니다. 이건 그냥 플라스틱으로 찍어낸 한 덩어리 모형 부품이네요.

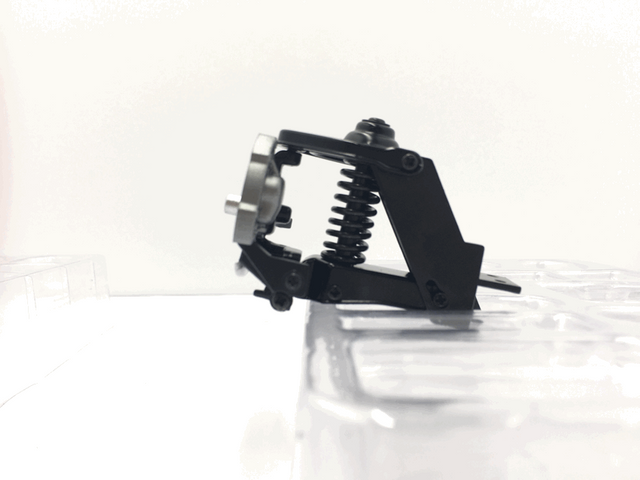

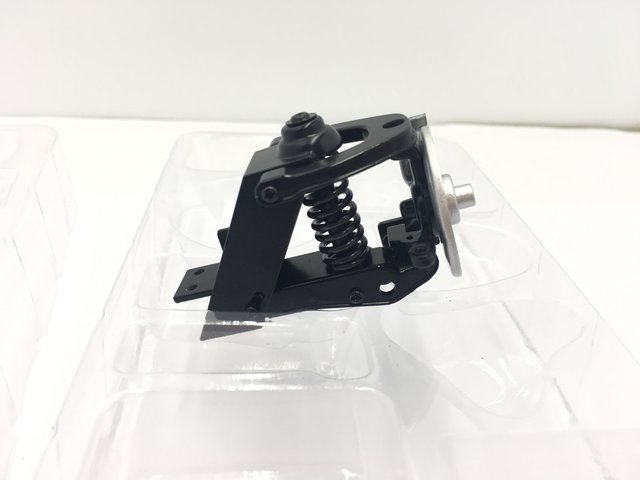

이제 브레이크 디스크와 서스펜션을 결합합니다.

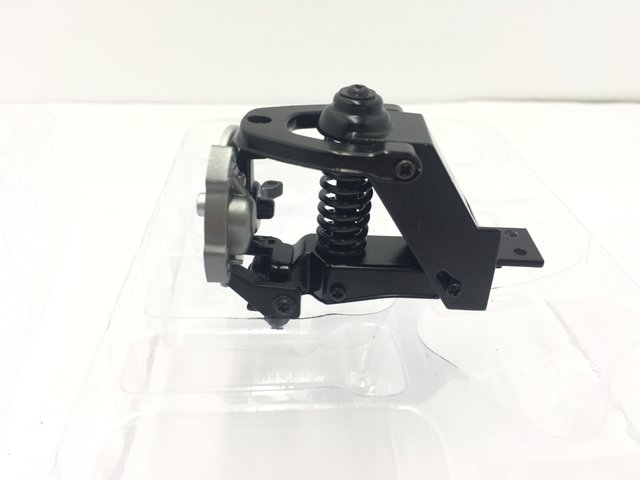

옆 모습

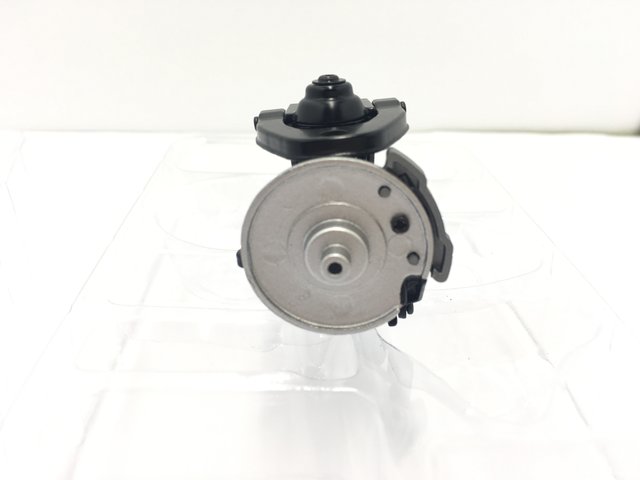

앞 모습

다시 옆 모습

➑
이 드로리안은 기본적으로 1985년의 모습과 2015년의 개조된 모습을 모두 재현할 수 있기 때문에 비행형 드로리안이 되려면 바퀴가 폴딩/ 언폴딩되어야 합니다. 그래서 서스펜션과 브레이크 디스크에 자석이 부착되어 있습니다.

이렇게 해서 '드로리안을 만들자' 5호와 6호 조립을 마쳤습니다. 이건 뭐 끝까지 가면 실차의 구조에 관해서 다 알게 될 것 같습니다. 데아고스티니가 정밀 모형인 건 알고 있었는데 R2D2는 실물 모형이 아니지만 드로리안은 실물 축소 모형이라 세부적인 현실감이 남다르네요.

다음 주에는 다시 R2D2로 돌아오겠습니다. 18호에서 22호까지가 지금 날아오고 있습니다.

그럼 이만.
