■ Paper Model / Curtiss P-40E ④ - Cockpit 외피와 엔진부

in kr-hobby •  last month




플라잉 타이거즈는 중일 전쟁, 태평양 전쟁에서 중화민국 공군 소속으로 일본군과 싸운 제1 미국인 의용대대 AVGAmerican Volunteer Group의 애칭입니다. 플라잉 타이거즈의 별칭에 걸맞는 모습을 하고 있는 이 전투기는 Curtiss P-40E 입니다. 이 종이모형 리뷰 시리즈첫 회에서는 기체를 둘러싼 이야기와 모델의 도면에 대해 소개해드렸습니다. 그리고 2 편3편거쳐 사진 속의 파일럿들의 공간인 조종석을 어느 정도 완성했었지요. 오늘은 뼈대뿐인 칵핏을 외피로 감싸주고 동체로 작업 영역을 이어가보겠습니다 : ) 스크롤 압박 주의

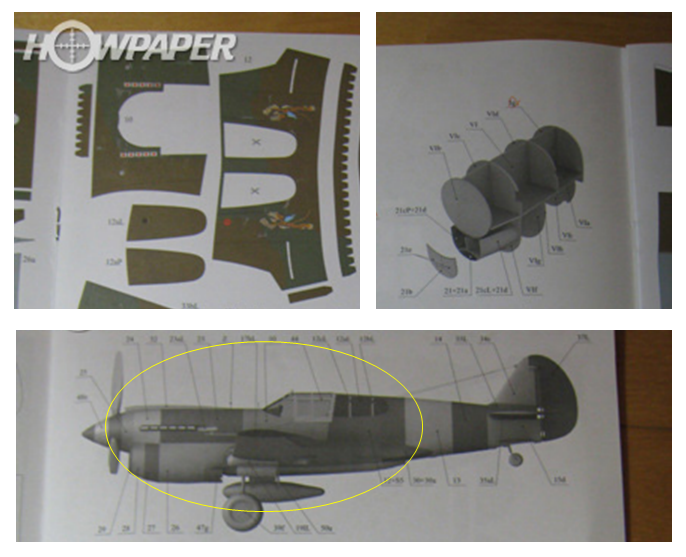

▲ Halinski Curtiss P-40E 모델 표지와 도면의 한 페이지


첫 번째 리뷰에서 P-40E 기체를 둘러싼 이야기를 전해드리고 이 종이 모형의 도면을 보여드렸죠. 오늘 이 4편으로 처음 보신 분들께서 이해하실 수 있도록 도면을 한 번 더 보여드립니다^^

그리고 두 달만에 이어가는 제작기이므로 지난 3편까지 작업한 모습부터 보여드리겠습니다. 그리고 오늘 작업할 도면을 보여드리면서 제작기를 시작하겠습니다!!

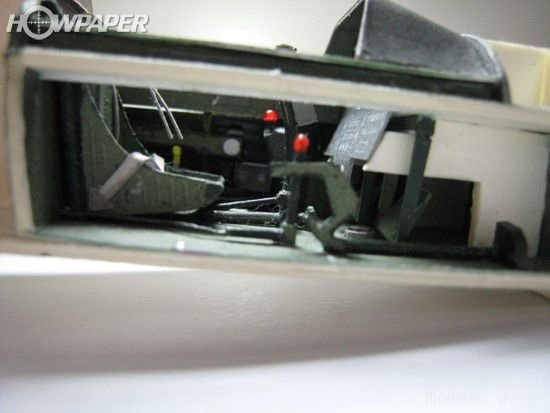

▲ 지난 3편까지 칵핏 골격과 내부를 작업했다.


▲ 칵핏의 외피와 동체를 이어나갈 예정! (화질 죄송 T^T)


   제작 과정


오늘도 피사체 뒷배경은 똥망이네요.
나름 디카로2007년 당시찍었지만
초록색 커팅매트로 시선이 자꾸 빼앗기네요ㅜ ㅎㅎ

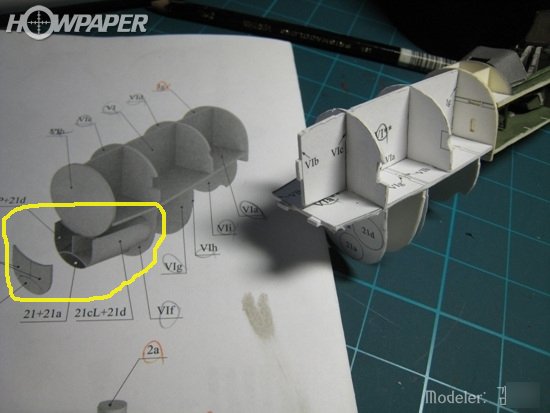

▲ 초반부터 노란색 부위 때문에 헤맸었다.


조종석 앞 부분의 골격부터 만들어 봅니다.
우측 골격에 보이는 ** 표시는 골격지의 두께를 의미합니다.
* 하나는 0.5mm 골격지에 붙여서 오려야하고
** 두 개는 1mm 골격지에 도면을 붙여서 오려야합니다.

만약 골격지를 잘 못 붙이면...?

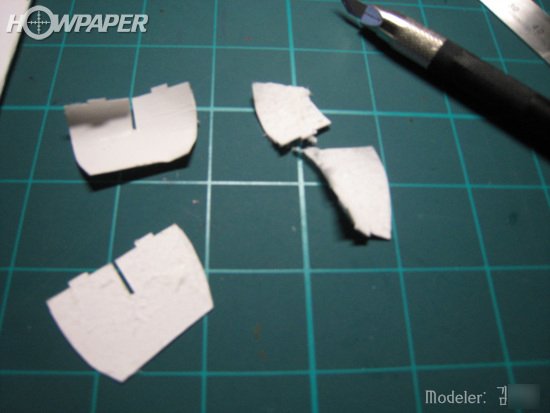

▲ 이렇게 뜯어내서 얼추 두께를 맞춰야한다.


초반부터 골격지 때문에 우여곡절을 겪고
노란색 부위 고민하다 일단 가조립하며 생각해보기로 했습니다.

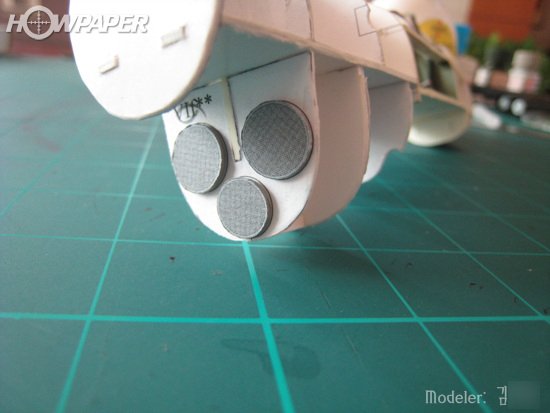

▲ 공랭식 엔진 흡입구 필터인가?


친절하게 메겨져 있는 번호의 부품을 우선 오려 붙였습니다.
그리고 노란색 부위에 해당하는 부품들을 다 오려다 놓고
고민을 시작해봤습니다.



▲ 헷갈리는 부위 일단 세팅해두고~


일단 이런 모양새로 하면 될거 같은데..
정체가 확실치 않은 부품 세 가지를
마스킹 테이프를 붙이고 보니
설명서가 의미하는 바를 알아챘습니다~!

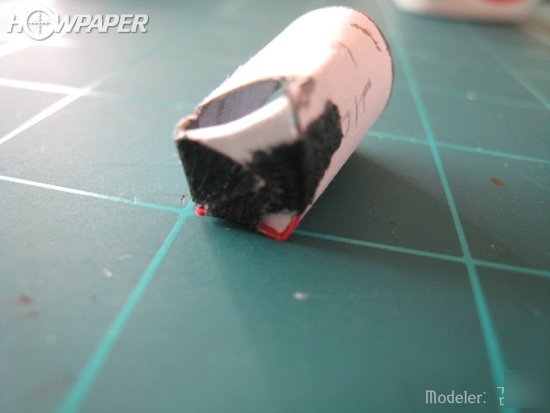

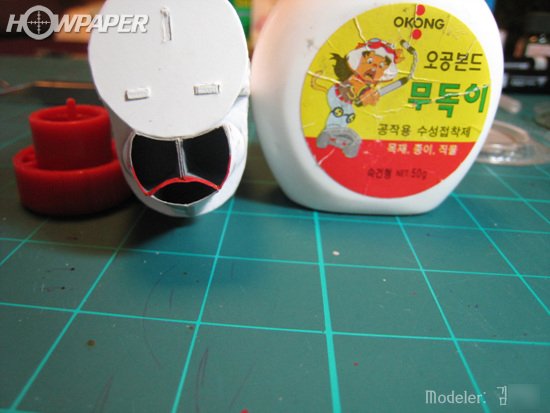

▲ 바로 흡입구의 모양을 잡아주는 가이드였을 뿐!


단순 원통이 아닌지라 모양을 잡아주기 위해
21b, 21e 부품이 필요했었던 거였습니다.
부품들 덕에 모양이 더 쉽게 잡혔죠?

그리고 빨간색, 회색 마카로 외피와 이질감이 생기지 않도록
단면을 칠해줍니다.



▲ 그리고 골격에 접착해주면 깔끔!


여기까지 조종석 앞 부분흡기구와 엔진이 위치하는 곳 골격의 가닥을 잡아두고
한 쪽에 잘 모셔두고
이제 조종석 골격에 외피를 씌워보겠습니다!

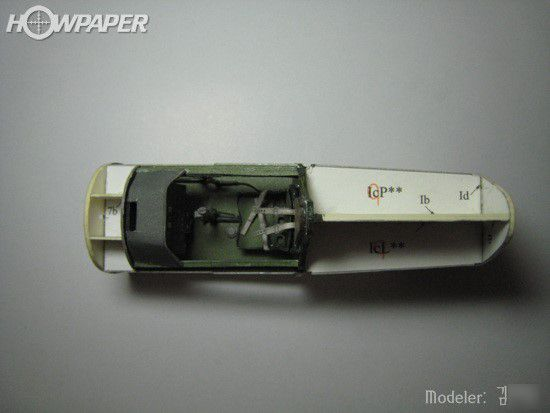

▲ 이 부분을 외피로 씌워보자.


앞서 만든 엔진부 골격을 접착하기 위해서
조종석 부위의 외피를 씌우겠습니다.

이런 순서로 작업을 하는 이유는
골격끼리 먼저 이어버리면 외피가 안 맞을 수 있기 때문!

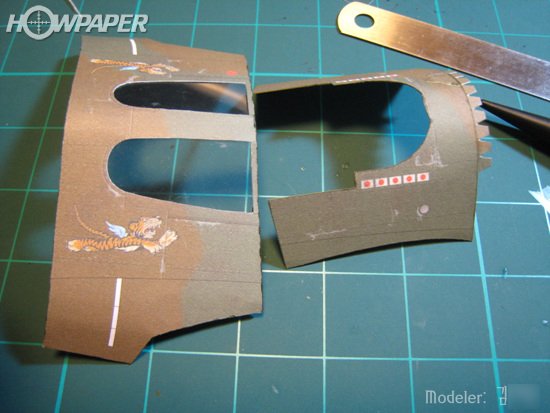

▲ 외피에 프린팅된 플라잉 타이거즈 마스코트가 눈에 띈다 ^^


우선 커팅해준 외피도 마찬가지로
단면을 국방색 마카로 칠해줬습니다.

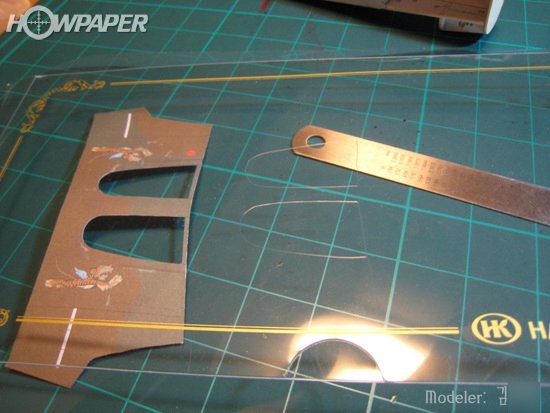

▲ 재활용품으로 창문을 표현해주고~

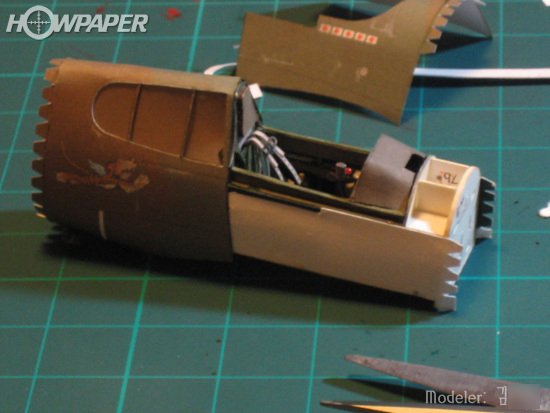

▲ 이제 좀 모양새가 비행기인가? 싶다.


재활용 플라스틱이 외피와 골격 사이에 위치하게 되면서
외피 둘레가 상대적으로 짧아져 한 바퀴 둘러지지 않았었죠.
그래서 골격을 열심히 사포로 갈아준 후 외피를 붙였습니다 ㅜㅎㅎ

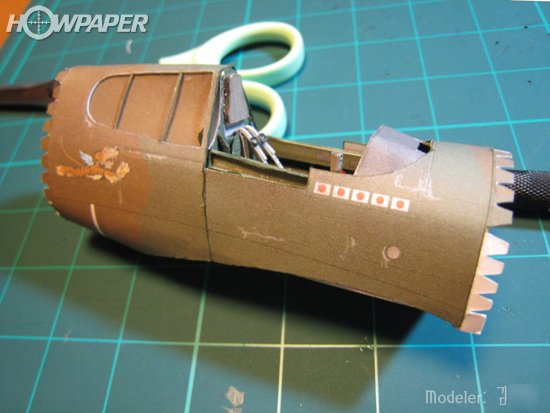

▲ 칵핏 외피 완료. 솔직히 좀 지저분하게 느껴진다...


조종석에 옷을 모두 입혀주었습니다.
지금도 나름 뿌듯했던 기억이 어렴풋이 나네요.



▲ 점점 동체가 길어진다. 골격없이 외피를 이어나갈 때도 있다.



▲ 2007년산 Sky 폰을 통해 크기 비교한 번 가실게요.


앞서 만들었던 엔진부 골격까지 완전히 접착해줍니다.
생각보다 날렵한 모양새지요?
카누 같기도 하고 ^^



▲ 생각보다 많이 작아서 실제로 보면 나름 디테일이 괜찮다.


지난 편을 보신 본들 중에서 위 사진을 보시고
어디 한 가지 발견한 부분이 있으신가요?


Honeycam 2018-07-04 22-30-07.gif

▲ 벨트 버클을 디테일업 해주니 더 그럴싸하다. 움짤


하루는 저녁에 빵이 땡겨서 먹으면서 만들다가
요걸 보고 유레카 하며 후다닥 버클로 재탄생시켜줬었습니다 ㅎㅎ
만들 때부터 프린팅된 버클이 아쉬웠는데
해놓고 보니 훨 낫네요 ^^




11년 전 네이버 카페 하우페이퍼에 게시했던 저의 제작기를 재구성해서 스티밋에 가지고 온 것입니다. 오늘도 스크롤 압박이 조금 있었는데 사진이 더 없는게 아쉽기만 합니다. 이제 제법 프롭기의 모양새를 갖춰가고 있네요 ^^ 다음편에는 엔진부에도 외피를 씌워줄 차례입니다. Curtiss P-40E의 포인트인 날카로운 이빨을 드디어 보여드리겠네요! ^^

가볍게 보시기 편하게 작성해보려고 했는데 볼만하셨나요? ^^ 오늘도 방문해주셔서 감사합니다!!
