안녕하세요 @vossam 입니다.

나 또 와써여~~ ^^

도면은 June님 공개도면 입니다.

---

설명서를 보신 후 만들 수 있겠다, 꼭 완성 하겠다 싶으신 분들만 이벤트에 참여해 주시기 바랍니다.

포스팅 당 당첨되신 한 분께 프린트된 도면을 커팅하여 우편으로 배송해 드리겠습니다.

참여를 원하시는 분은 본 페이지 하단에 적힌대로 참여해 주세요.

---

실바인 이벤트를 준비 하면서 도면 테스트 중, 있는 설명서들이 처음 작업 하시는 분들에게는 헷갈리는 부분이 있겠다 싶어 설명서를 다시 만들려고 합니다.

머리, 몸, 다리, 팔, 무기 순으로 작업 설명서를 올리려고 준비중에 있고, 오늘은 팔 설명서 입니다.

긴~ 설명서가 될 것 같아 사진을 최대한 추려 보았습니다.

---

머리 설명서 보기
몸 설명서 보기
다리 설명서 보기

---

• 실바인은 풀칠면에 모두 X 표시가 되어 있습니다.
• 도면을 뜯으면 작업할 수 있도록 되어 있으나, 중간 중간 절단이 덜 되어 있거나 완전히 뜯어지는 것을 방지하기 위해 절단이 안된 곳이 있어 절단면이 지저분할 수 있습니다. 칼이나 가위로 다듬어 주세요.

만들기

---

• 위쪽 부품은 B-16 입니다.
• 각 접는 선을 접어 줍니다.
• ①이라고 표시된 면을 먼저 붙입니다.
• 풀칠면의 직각이 꼭 맞도록 사진과 같이 붙입니다. (안쪽 경사면이 45도가 됩니다.

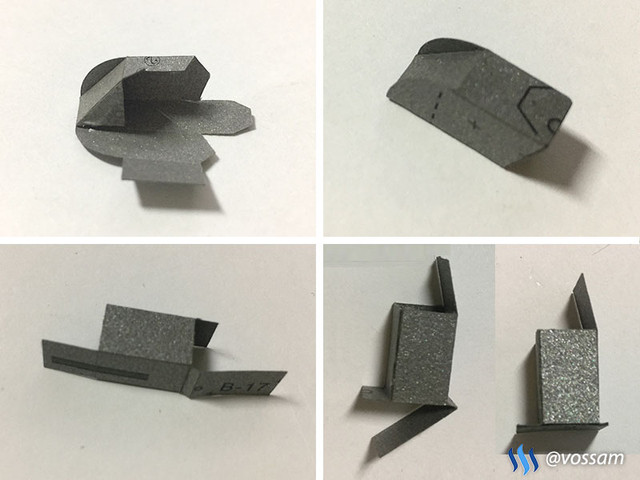

• 아래 부품은 B-17 입니다.
• 사각통으로 먼저 만든 후 아래면을 사진과 같이 평평해 지도록 붙입니다. (팔뚝 외장이 붙을 자리 입니다.)

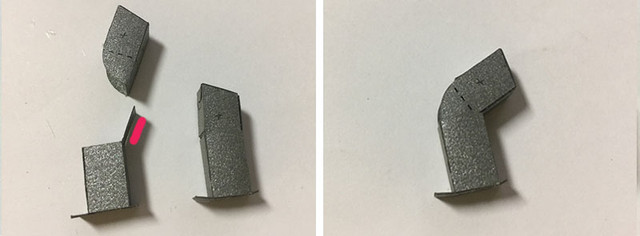

• 위 부품 두 개를 연결 합니다.
• B-17 부품의 안쪽으로 B-16 부품을 사진과 같이 끼워 넣습니다.
• 사진에 빨간 선이 그어진 부분에 풀칠을 해 두 부품을 연결 합니다.
• 오른쪽 사진과 같이 관절이 움직이는지 확인 합니다.

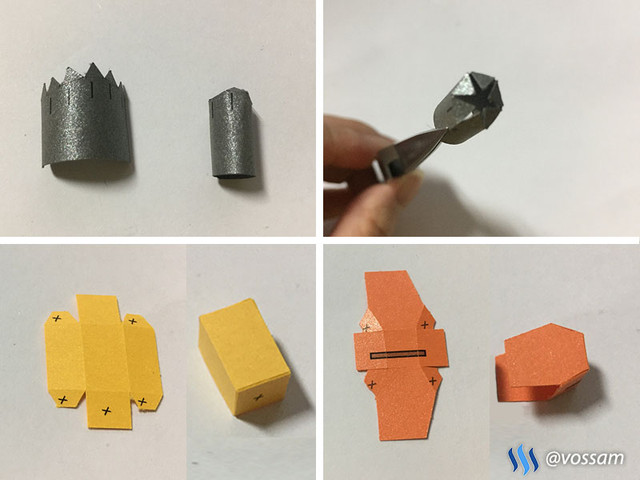

• 위 사진은 어깨 관절 부분 입니다.( B-7,8) 원통형으로 말아 붙이고 풀칠면을 접으면 한쪽 끝은 육각형 모양이 됩니다.
• A-18은 위 사진과 같이 붙이며, 한쪽에 X 표시가 된 면은 상단 관절 부품과 연결 시 풀칠면이 됩니다.
• C-5 부품은 팔꿈치가 됩니다.

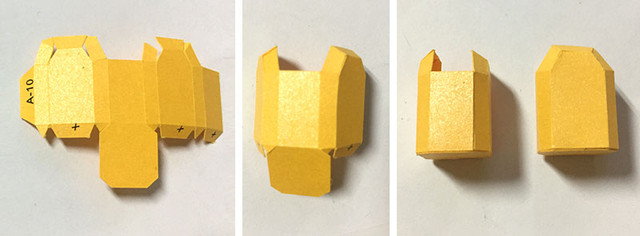

• A-10부품은 팔뚝 외장으로 위 사진 순서대로 붙이면 수월합니다.

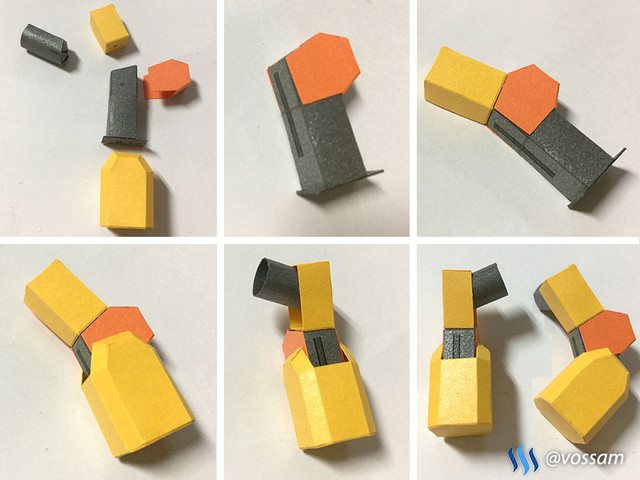

• 팔의 모든 부품을 모아 붙입니다.
• 먼저 팔 관절과 팔꿈치 외장을 붙입니다. 외장의 경사면에 주의 해서 상, 하 구분을 합니다.
• A-18 부품부터는 좌,우 주의해서 붙여야 합니다. 구멍이 뚫린 부분이 겨드랑이쪽 입니다.
• 팔뚝의 외장을 붙입니다.(이건 좌,우 구분이 없네요)
• 어깨 관절을 붙입니다. 좌, 우 구별이 되며 사선으로 위로 향하도록 붙입니다.

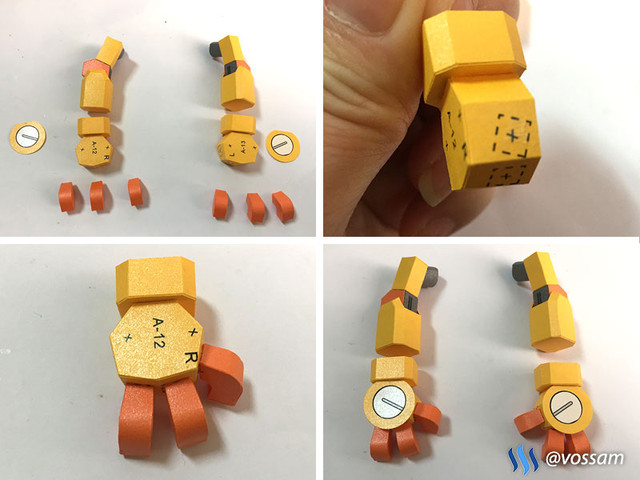

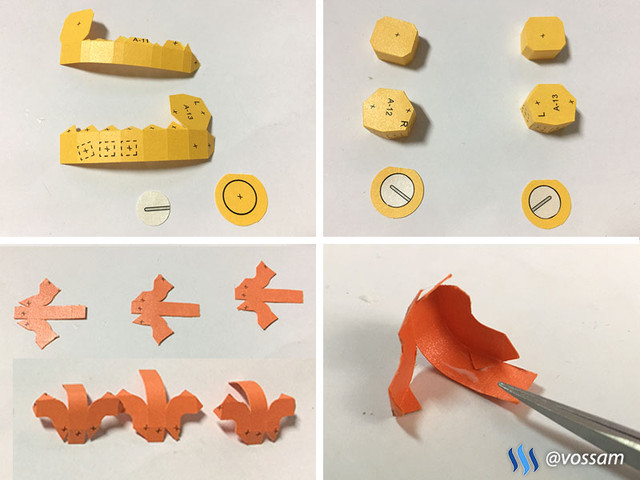

• 손 부품 입니다. 각 부품을 사진과 같이 붙입니다.
• 손가락 부품은 엄지손 부품(C-6)과 나머지 손가락(C-7)으로 나뉩니다. 6개를 모두 만들어 줍니다.

• 손 부품(A-12,13) 은 뚫린 부분이 손바닥 입니다.
• 손목 부품(A-11)과 연결해 줍니다. 손목 부품을 팔뚝에 끼웠을 때 손바닥이 안으로 보여야 합니다.
• 손가락 부품(C-6,7)을 위 사진과 같이 붙여줍니다. 손 부품에 접착 자리가 표시되어 있습니다.
• 손 등 부품 (A-26, D-3)을 붙여 손 부품에 사진과 같이 붙여 줍니다.
• 손목과 어깨를 끼워 연결해 줍니다. (접착하지 않습니다.)

팔이 완성 되었습니다. ^^

혹시나 해서 다른 분의 설명서 URL도 남깁니다.
비교해서 보시면 좀 더 편할 것 같습니다.
설명서 보기

완성사진

---

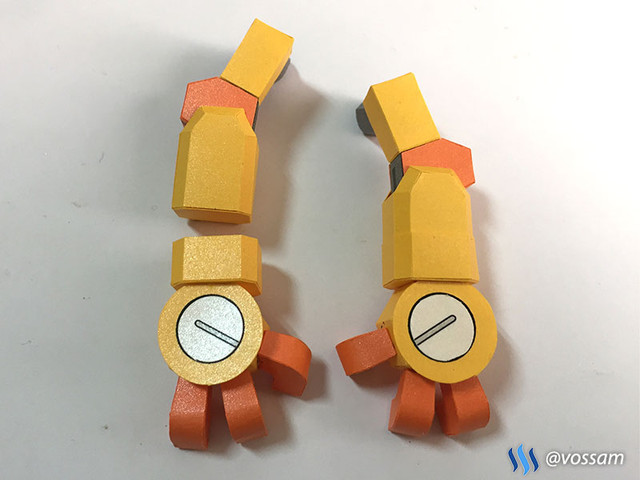

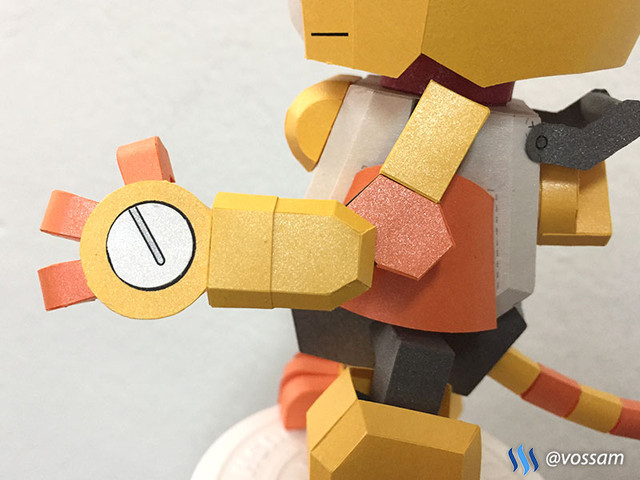

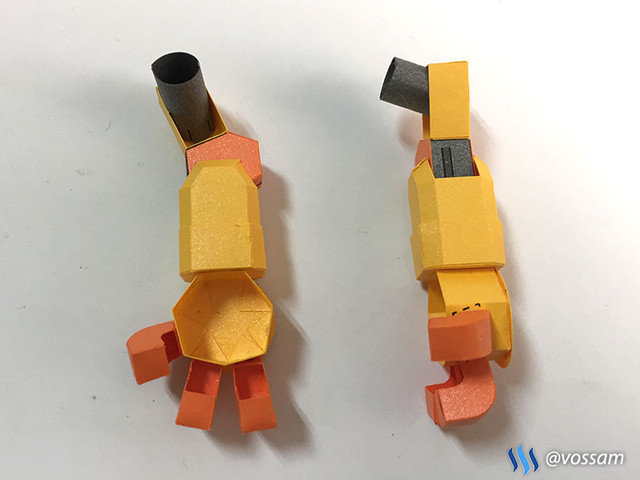

• 좌, 우 팔의 모양 입니다.
• 손목은 끼워서 연결해야 합니다. (무기용 손이 따로 있어요)

• 손 안쪽이 비어서 좀 허전하군요

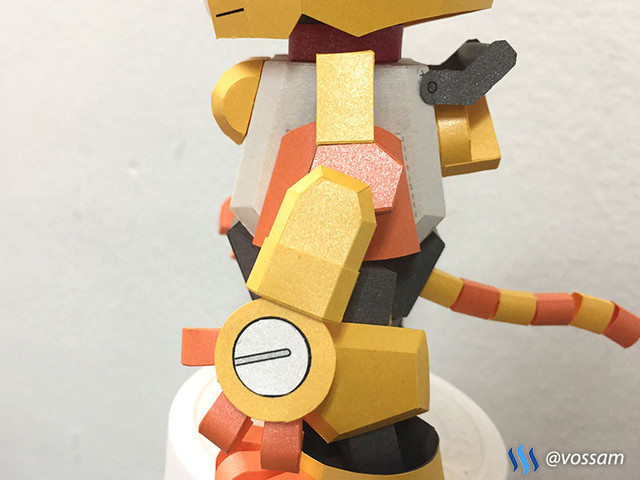

• 몸에 끼운 모습 입니다.

• 팔꿈치를 접은 모양 입니다. 가동성이 큰 건 아니지만 나름 재미있는 포즈를 취할 수 있습니다 ^^

오늘은 본체가 완성 되었으므로 설정 사진을 찍어 줍니다.

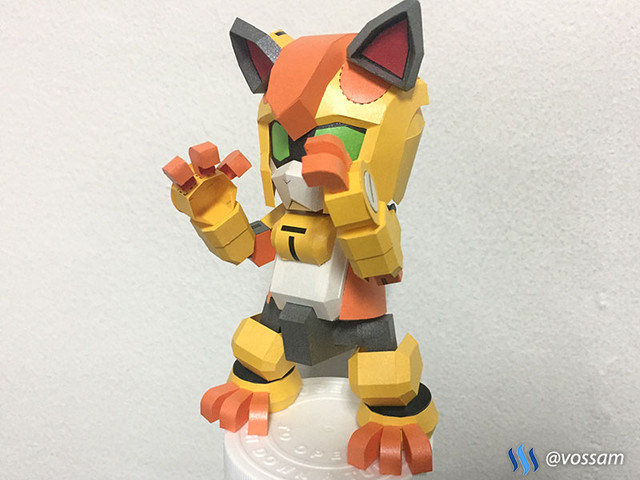

설정사진

---

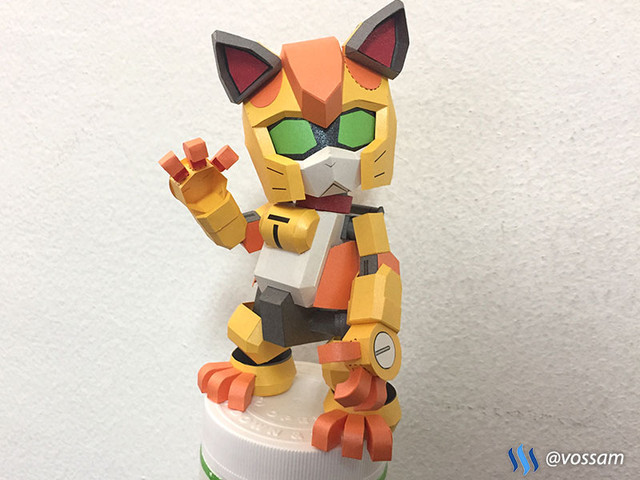

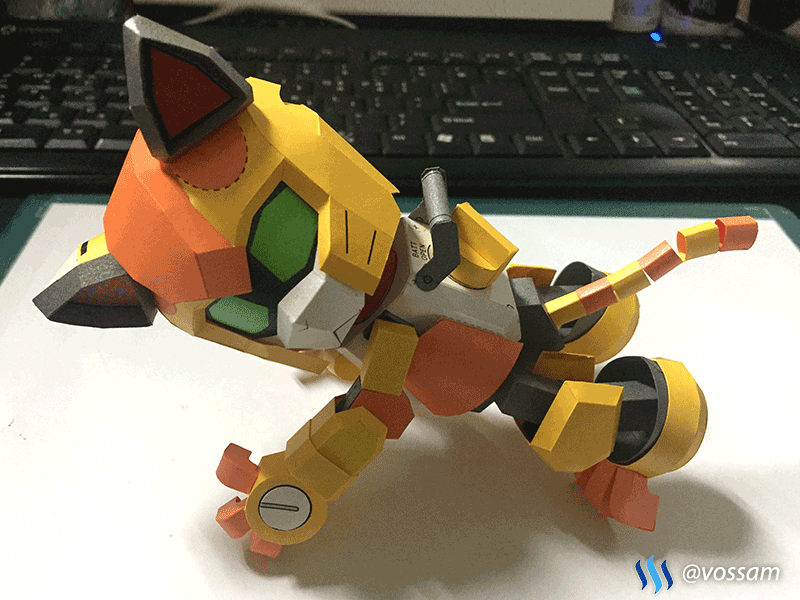

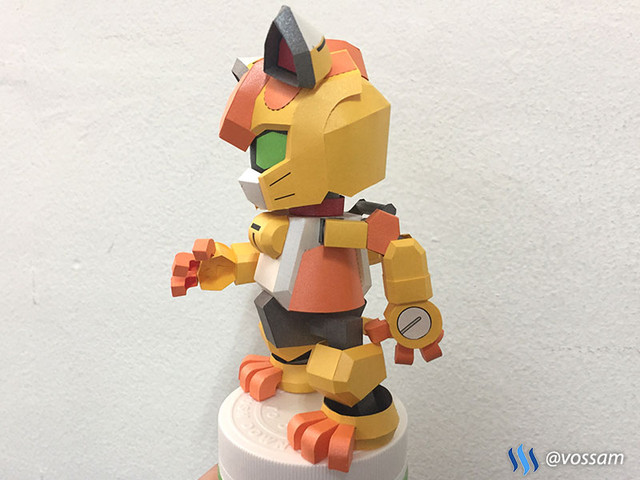

어딜 그렇게 뛰어가니? 뛰어가는 척만 하는 건가?

오갱끼 데스까~~~~~~!!

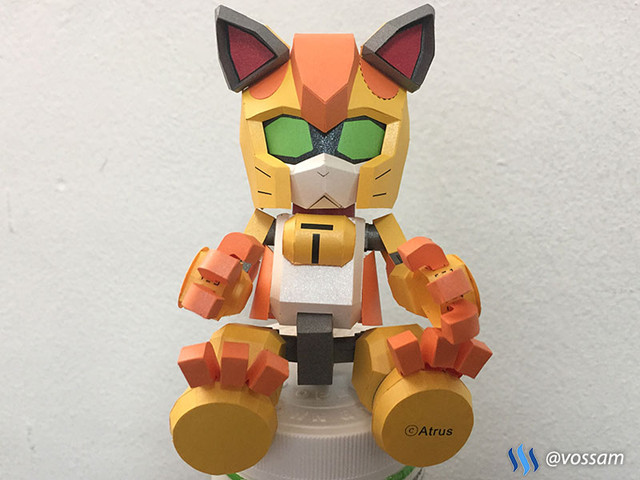

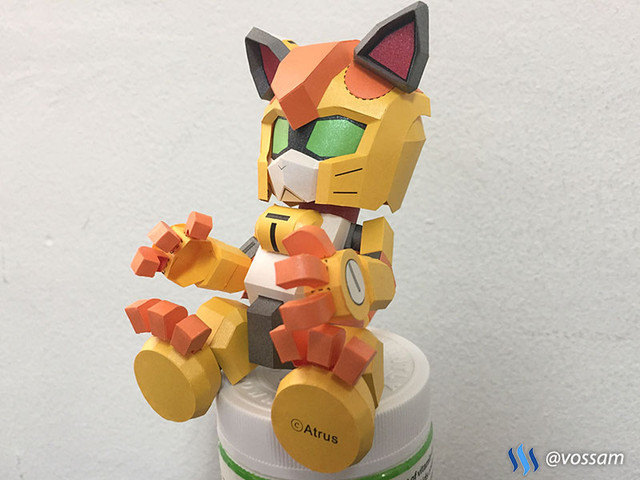

앉는 자세도 좀 더 자연스러워 진 것 같습니다.

이렇게 본체가 완성 됐군요.
다음은 마지막~!! 망치를 들고 있는 모습으로 오겠습니다. ^^

이벤트 참여 방법

---

1. 보팅
2. 팔로우
3. 댓글로 참여의사 표시

를 해 주세요. 5일동안 만드는 방법이 매일 포스팅 될 예정입니다. 매 포스팅마다 응모해 주시면, 매 포스팅 다음날 밤 12시에 제가 @jungs 님의 @댓글시간 명령어로 주사위를 돌리고, 포스팅마다 최대 숫자 1분 씩 5분께 다음주에 우편으로 배송해 드리겠습니다.

저 이런것도 할 줄 알아요. 저랑 같이 사실래요? ^^

---

이벤트에 참여자가 없으면 어쩌나 하는 걱정과 함께~
다들 즐거은 스팀잇 되세요 ^^

---
