Hey!

Vor einiger Zeit hatte ich schon mal ein selbstgemachtes Projekt. Ein Kumpel war begeistert von meinem allerersten Projekt und hat mich gefragt, ob ich nicht einen kleinen tragbaren Lautsprecher für Ihn erstellen kann.

Budget für das Projekt: bis 10,- EUR

Vorab mal das Ergebnis - Spoiler alarm!

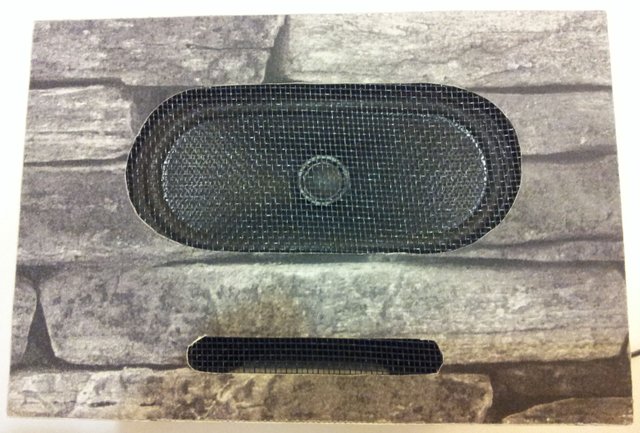

Front:

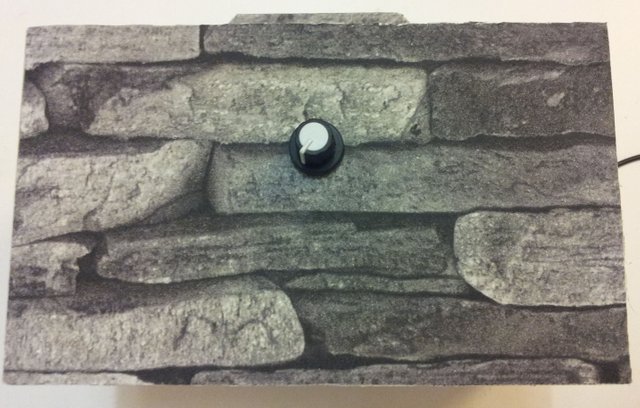

Oben:


Klar, sieht noch nicht aus wie vom Profi - aber auch nicht wie aus dem Kindergarten ...

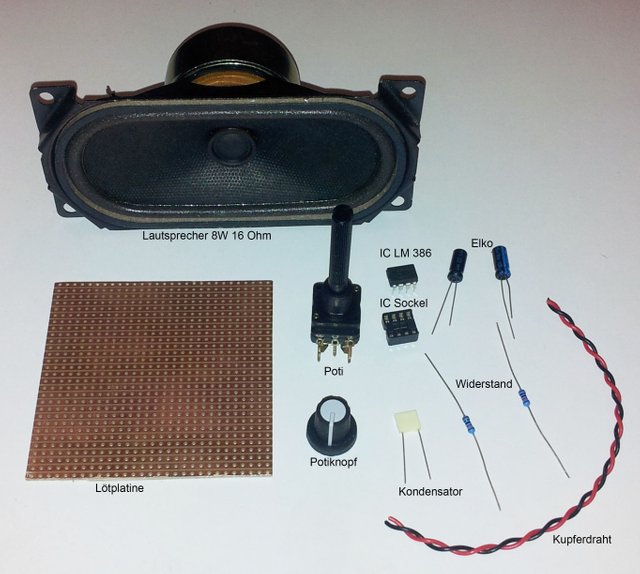

Bauteile:


Es fehlt noch die Batterie: 9V Block

Erklärung der Beschriftung:

Poti = Potentiometer - Drehregler für Lautstärke; hier mit On- und Off-Funktion. Das spart den zusätzlichen Anschaltknopf.

IC LM 386 = Der Chip ist ein Verstärkerchip. Klein, günstig, braucht wenig Saft aber ist nur mono. Da ich nur einen Lautsprecher habe, also ausreichend. Leider etwas zu schwach... Aber das stellte sich erst später raus.

Elko= Elektrolytkondensator. Elektronisches Bauteil. Wer es genau wissen möchte kann das mal "googleln"

Widerstand= Elektronisches Bauteil. Wer es genau wissen möchte kann das mal "googleln"

Kondensator= Elektronisches Bauteil. Wer es genau wissen möchte kann das mal "googleln"

Rest sollte klar sein, ansonsten bitte nochmal zurück in die Grundschule und von vorne beginnen =þ Wir sehen uns dann in 10 Jahren ...

Und einmal zusammenlöten. Leider hab ich das nicht genau dokumentiert. Da findet man aber im Netz schnell Anleitungen. Ich empfehle inzwischen fertige Verstärker. Die gibts beim Chinamann schon für kleines Geld.
Beispiel aus der E-Bucht für ca. 1 EUR:

Der tuts auch. Dauert halt 2-5 Wochen bis das Ding rüber geschifft wurde.

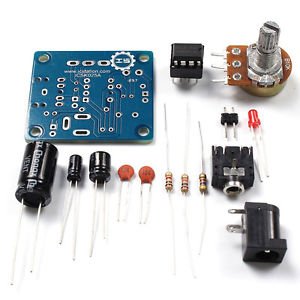

Gibt's auch für Leute, die gerne löten:

Also fehlt noch Holz:


Ich bevorszuge da den Baumarkt ...

Lautsprecherkonzept: geschlossen, Bassreflex, Transmissionsline, ... ( zu diesen Begriffen an anderer Stelle mehr) da hieß es: TESTEN
Leider ohne besondere Kenntnisse und geringe Erfahrung habe ich mich für eine schlecht umgesetzte Bassreflexvariante entschieden. Klang aber besser als ein geschlossenes Gehäuse.

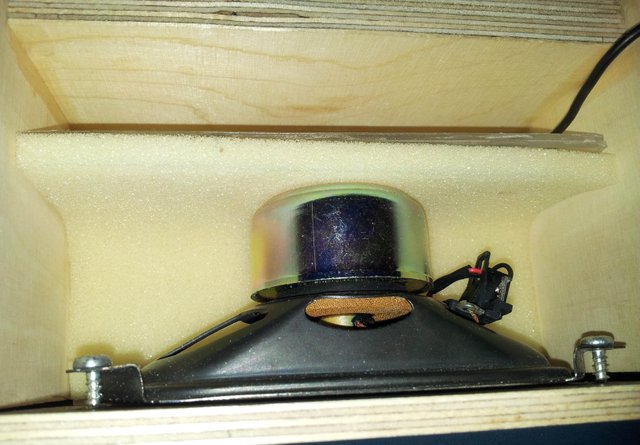

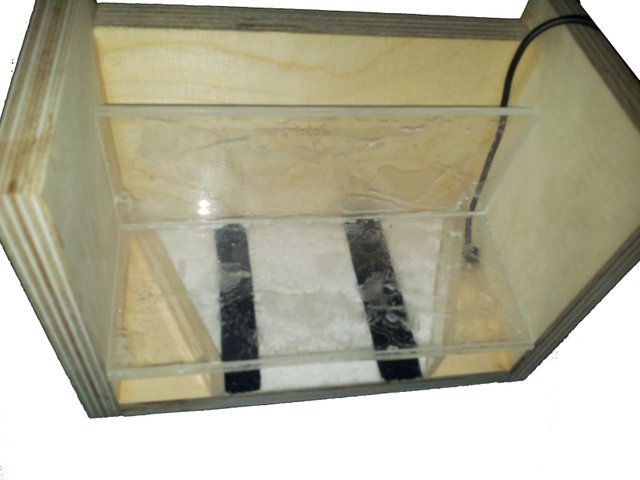

Gehäuse offen.jpg

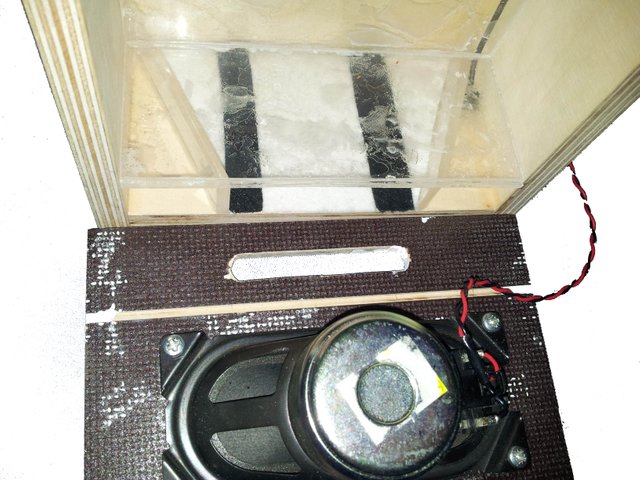

Gehäuse offen2.jpg

Ausschnitt LS: den Radius gemessen und im richtigen Abstand parallel 2 Ausschnitte gemacht mit einer Lochkreissäge. Den Rest zwischen den Löchern hab ich dann mit einer Stichsäge vorsichtig weggeschnitten, so dass das Oval fertig war. Das Bassreflexfrohr habe ich auch so geschnitten.

Tip: Beim Zusammenleimen ist viel Zeit und ausreichend Druck wichtig. Ich habe meine Leimarbeiten immer mehrere Stunden unter Druck gelassen. Das sorgt für sehr stabile Verbindungen!

Dämmung kam auch noch etwas rein. Hatte ich noch aus einer Warensendung von vor ein paar Tagen etwas Schaumstoff da. Das nenne ich Recycling!


Alles zusammengeleimt, Audiokabel angebracht und im letzten Schritt Tapete mit Leim aufgebracht für eine ordentliche optische Erscheinung.
Am Lautsprecher und am Bassreflexkanal habe ich unter die Tapete noch Fliegengitter verklebt. Ist eine günstige Alternative zu Lautspecherstoff und erfüllt (fast) den gleichen Zweck. So sind ist die MEmbran ein wenig geschützt.

Besonderheit:

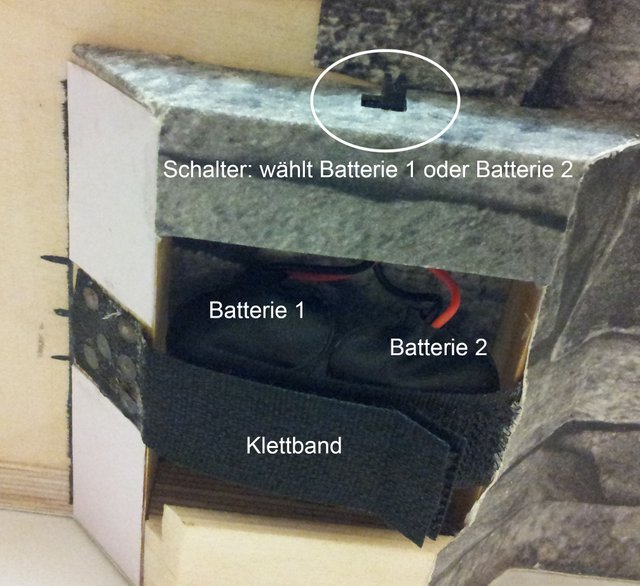

Es sind direkt zwei 9 V Blöcke angebracht - austauschbar. Dank Klettband einfach zu wechseln und trotzdem sicherer Halt. Mit einem kleinen Schalter oberhalb kann man dann einfach hin und her schalten. Das reicht für einige Stunden...

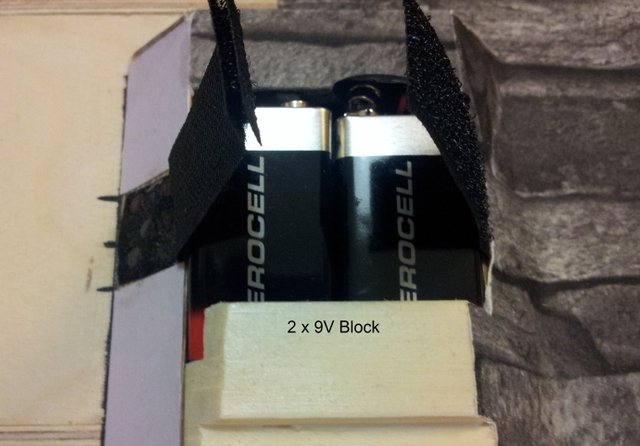

Batterie 2.jpg

Insgesamt ein sehr schönes Projekt, dafür, dass es mein 2tes war. Leider war die Lautstärke etwas mager, da der Verstärker zu schwach war.
Zum Nachbauen eher ungeeignet. Der Klang ist auch nicht der allerbesten, bzw. zu leise. Dieses Projekt soll als Anregung dienen und ein wenig Hunger auf mehr machen.
Der Kumpel war zufrieden. Es hat ja auch nicht die Welt gekostet.

Ich hoffe es hat euch gefallen.
Kommentare, Kritik und und und: ja, gibs mir bitte!

LG

Wer Rechtschreibfehler findet, darf sie behalten ;-)
