아론의 프라모델 이야기 - MG Gundam Unicorn LED 작업기(4)

2015년에 작업하면서 연재했던 내용을

스티밋에 다시 재구성해서 업로드 중입니다.

---

너무 바빠서 작업할 틈도 없이 한 주가 가버렸습니다. 다음주에도 마찬가지일 것 같아서 매일 하루에 한 시간 작업하는 스케줄로 가려고 합니다. 그래봐야 분량이 정말 안나오겠지만 며칠씩 미뤄두는 것보다는 낫겠지요.

오늘은 팔 작업입니다. 처음 유니콘 팔 작업 하던 때를 생각하면 정말 격세지감이죠. 이 팔 하나 작업이 달랑 한 시간 안에 끝났으니까요.

팔은 도선으로 실꿰기 작업하는게 힌트입니다.

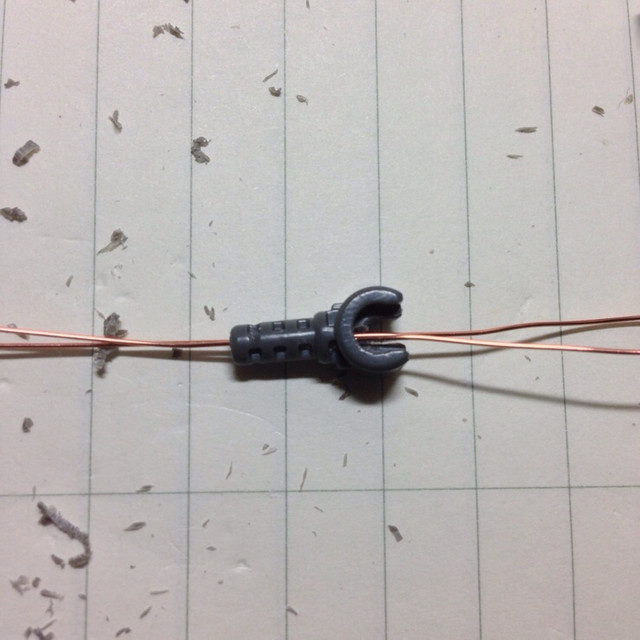

팔과 어깨 그리고 몸통을 다 잡아주는 부품 2개 중에 팔쪽에 연결하는 핀입니다. 핀바이스로 인내심을 가지고 뚫어줍니다. 귀찮아서 옆으로 빼지라고 생각하고 돌리면 결국 어느쪽으로 답이 안나옵니다. 부품 조립도 안되고 헐겁게 대충 끼우면 나중에 다 빠지고 빠지면서 LED의 납땜도 다 떨어지죠. 그냥 도 닦듯이 천천히 뚫는게 제일 좋습니다.

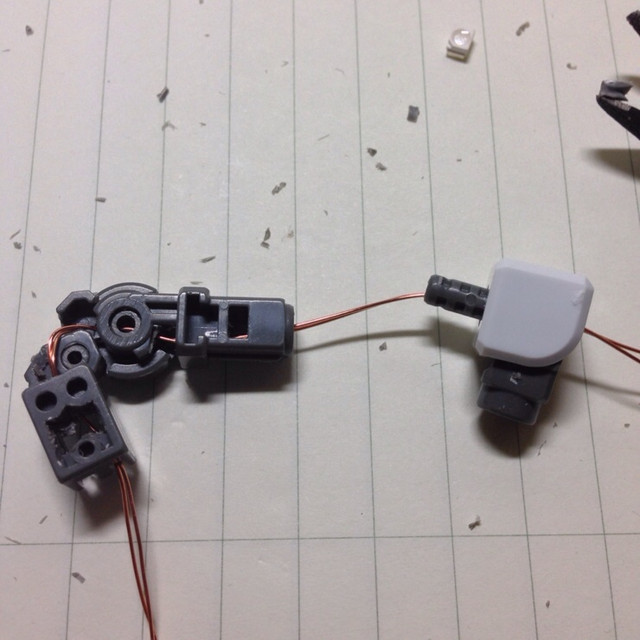

그래서 요렇게 팔 부품에 또 관통해 줍니다. 여기서도 팔꿈치 부분의 위치를 잘 잡고 구멍을 내서 도선을 빼주고 여유선을 충분히 줘야 팔꿈치를 구부리는데 무리가 없습니다. 그래서 아예 굽혀놓고 작업합니다. 펴놓고 팽팽하게 작업한 뒤 조립 해버리면... 네 뻗정팔 됩니다.

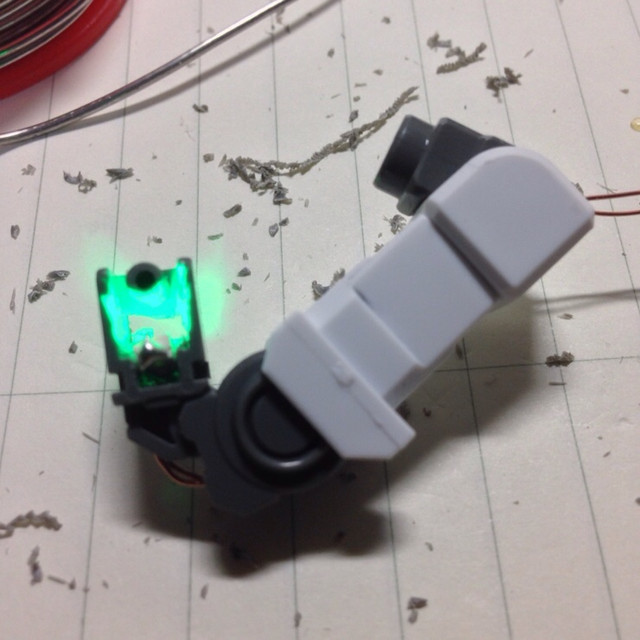

그런 다음 맨 끝 부분으로 빠져 나온 도선 끝에 LED를 달아 주고 조립하면 됩니다.

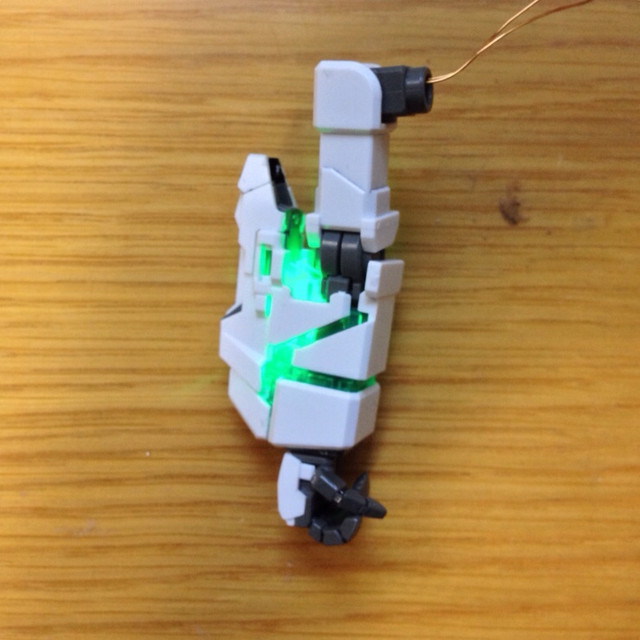

팔 하나가 완성되죠. 프레임 손상을 최대한 줄이려고 많이 깎아내지 않았더니 안쪽이 좀 덜 밝아서 살짝 아쉽지만 경험상 헐랭이 되는 것보단 이 정도가 낫습니다.

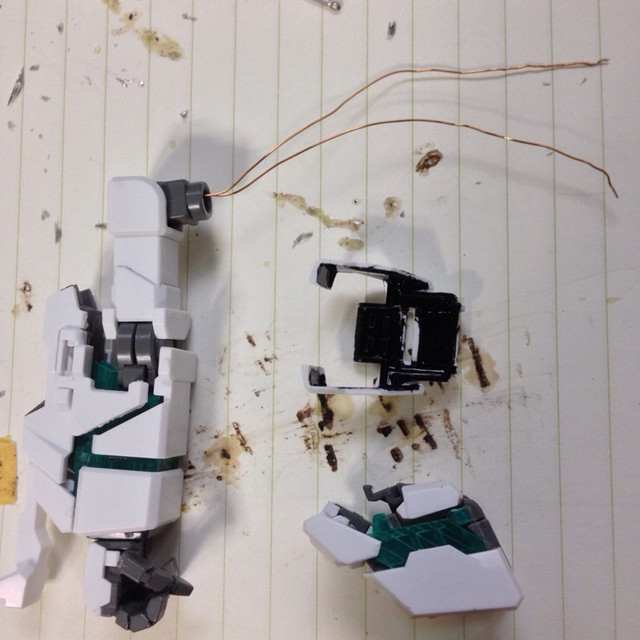

팔뚝 장갑에 LED를 넣고 어깨부분은 빛 투과를 위해 프레임 일부를 제거하고 윗뚜껑 안쪽에 빛샘 방지 도색을 했습니다.
(빛샘 방지 도색이라는 건 플라스틱이 얇아서 안쪽에 LED를 밝혔을 때 빛이 보이지 않아야 할 곳으로 새어 나오는 걸 말합니다. 그래서 플라스틱 안쪽에 반사 물질을 붙이거나 검은색으로 도색해줘야 의도대로 빛이 나오게 할 수 있죠.)

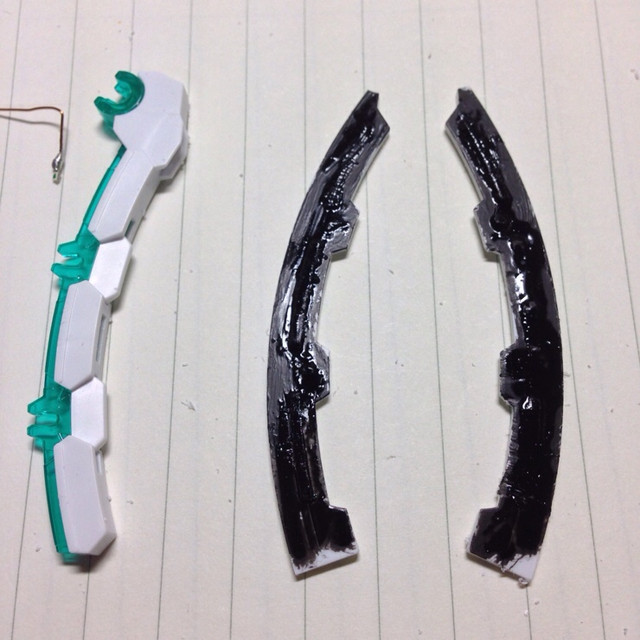

보이지 않을 부분이니까 대충 이 정도로 안쪽에 검은 색을 칠해서 빛을 막는 거죠

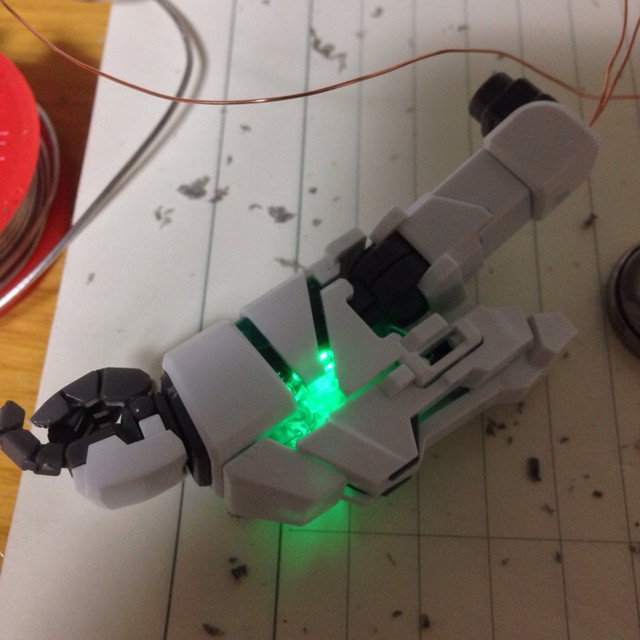

잘 들어 옵니다. 팔 부분은 공간의 여유가 없으므로 연결핀을 전부 핀바이스로 구멍 뚫어서 그 안쪽으로 선을 빼줘야 헐랭이가 되지 않습니다.

어깨 부품에도 안쪽 빛샘 방지 도색을 해주고 조립을 준비합니다.

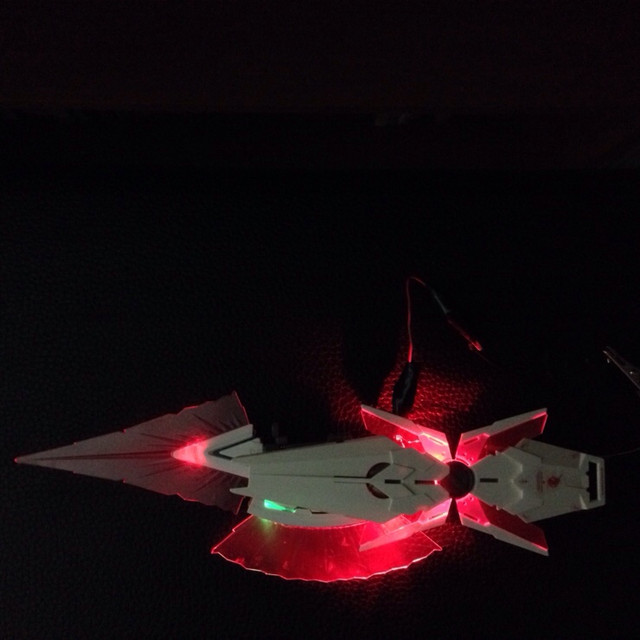

팔 한 쪽 작업을 마치고 기분 전환 겸 무장류 발광 테스트를 해봅니다.

솔직히 정말 예쁩니다. 이 맛에 기운을 얻고 다음 작업을 준비합니다.

to be continued...
