안녕하세요! Jimae입니다.

오늘은 드디어 4번째 센서

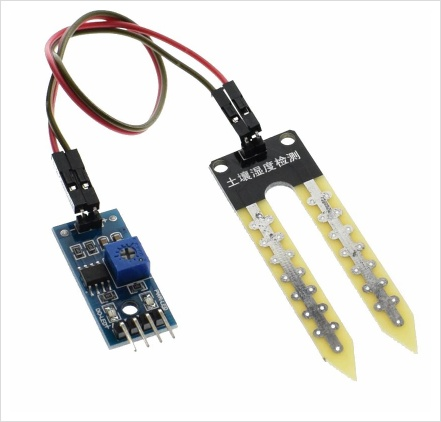

4. 토양 수분 감지 센서

넵!! 이것을 써볼까 합니다.

근대 이게 생각보다 간단한 센서에요.

왜냐하면 ADC 기능을 쓰는 센서이기 때문에 엄청나게 간단합니다.

그냥 하드웨어를 ADC에 배선하고 ADC값을 읽어서 내부에 습도가 어느정도인지 값으로 나타내면 되거든요.

회로도를 그려보려고 했지만 그릴려고하는 스케치에 부품이 없군요. ㅠㅠ

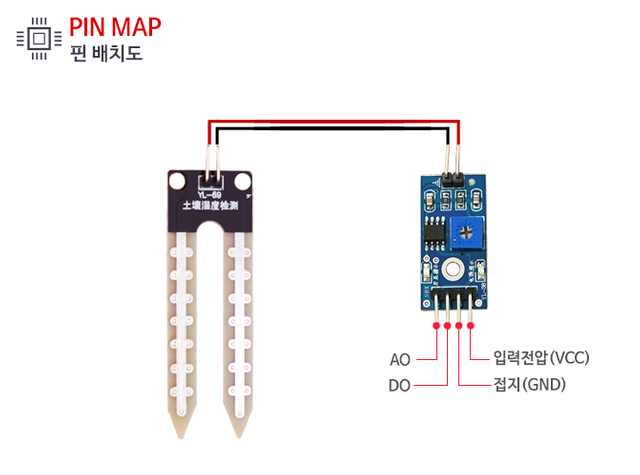

그렇다면 위의 이미지 처럼 배선을 해주시면 됩니다.

A0 -> A0, VCC -> 5V, GND -> GND 아 D0는 무시해주셔도 됩니다.

저 3 Pin만을 가지고 ADC값을 읽어서 Test하면 끝이납니다.

void setup() {
  Serial.begin(9600);
}

void loop() {

  int Soil_moisture = analogRead(A0);
  Serial.println(Soil_moisture);
  delay(100);
}

이렇게 구성하고

이렇게 꽂을수 있는 부분을 물에 가져다 대면 ADC값이 올라가는것이 보일겁니다.

물이 없으면 ADC값이 적게나올거구요.

이부분들은 나중에 센서를 따로 구하시거나 필요하시면 Test 해보시길 바랍니다.

이상!! 좋은 하루 되세요!
