Diseño 9 - Torre de Control
En el presente semestre, Diseño 9 el proyecto a desarrollar fue Aeropuerto
El conjunto en desarrollo constaba de 3 edificaciones Aeropuerto, Torre de Control y Cuartel de Bomberos que complementan el óptimo funcionamiento de un aeropuerto, al tener cada edificación sus especificaciones y ser tan completos, decidí darle el protagonismo a cada uno por separado y en esta ocasión será la torre de control.
Qué es una torre de control?
Es una edificación con forma de torre, en cuyo nivel más alto se encuentra una cabina de control, desde la cual que se dirige y controla el tráfico del aeropuerto.
La ubicación y altura de esta edificación son importantes y esenciales ya que se debe ver en totalidad la pista y los terminales que se deben controlar.
Cuál es la función de la torre de control?
El uso o funcionamiento de una torre de control es donde se realiza el control de separar los despegues y los aterrizajes, los operadores de esta se encargan de dar autorizaciones que deben ser obedecidas por los pilotos.
El funcionamiento óptimo de la torre de control consiste en que despeguen y aterricen la mayor cantidad de aviones en el mínimo tiempo posible, para reducir demoras, decisiones que se toman de acuerdo con sus velocidades y rendimiento.
Su labor se ve afectada tanto por la gran cantidad de aviones que transitan en el aeropuerto así como también las condiciones atmosféricas que pueden alterar el tránsito de estos.

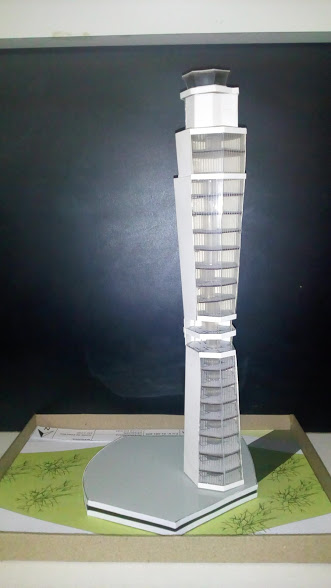

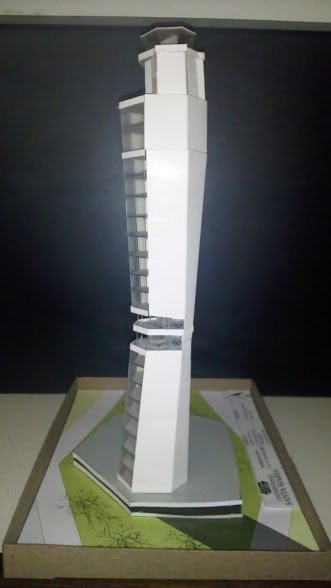

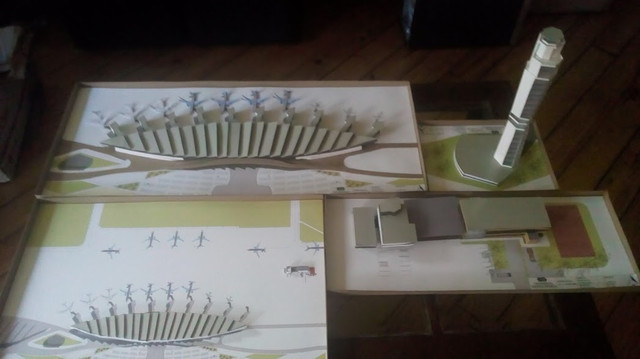

Fotos Maqueta
La torre de control que yo diseñé cuenta con una altura total de 65m y se encuentra ubicada en la fachada sur del aeropuerto ya que planteamos una ampliación a futuro del mismo y la ubicación de esta podría prestar servicio para ambas sin tener que ser construida nuevamente así como la altura que tiene cumple con los 30° de visual hacia las pistas y el último avión mas lejano.

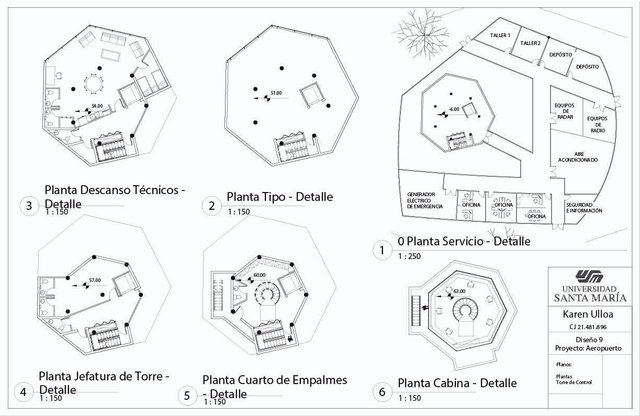

Las torres de control, cuentan con las siguientes plantas esenciales para su funcionamiento:
En el piso mas bajo se encuentra la sala de máquinas o planta de servicio donde se encuentran los talleres, depósitos y algunas oficinas que manejan el control de los equipos de las plantas de arriba, así como un ducto que se encuentra en todos los pisos en el que se encuentran todos los cables utilizados en la torre, también se encuentra un generador de electricidad de emergencia, equipos de radar, equipos de radio y aire acondicionado.
En los pisos superiores se encuentra una planta tipo que podría repetirse en todos los pisos para ser utilizado a futuro para algunas oficinas de ser necesario pero lo que se aconseja es no tener plantas tipo en todos los pisos, ya que esto aumentaría el costo de construcción de la misma.
Luego una planta de descanso de técnicos, la cual cuenta con sanitarios, una pequeña área de cocina, comedor y sala para que los empleados puedan hacer uso de esta y de ser necesario algún tipo de habitación para el descanso de estos en su tiempo de relevo.
Luego nos conseguiremos con una jefatura de torre que tiene visual hacia todo el aeropuerto.
Un cuarto de empalmes, que es la planta donde se encuentran los ductos que conducen el cableado a los equipos de la cabina de control, una entrada auxiliar a un medio nivel del cual se realiza la limpieza de los vidrios de la cabina (el cual lo podrán ver en los cortes, así como hasta esta planta llegan los núcleos de circulación vertical como son la escalera y ascensor ya que estos no deben llegar al último piso porque obstaculizaría la visión en la cabina, a esa se accede por una escalera de caracol y también cuenta con sanitarios para ser usado por los operadores.
Por último la cabina en la cual se tiene el control y a visual de todo lo anteriormente mencionado, cabina que debe ser un polígono de lados impares para evitar el reflejo de los vidrios pares, así como contar con un techo plano, ya que en este se encontrarán antenas.

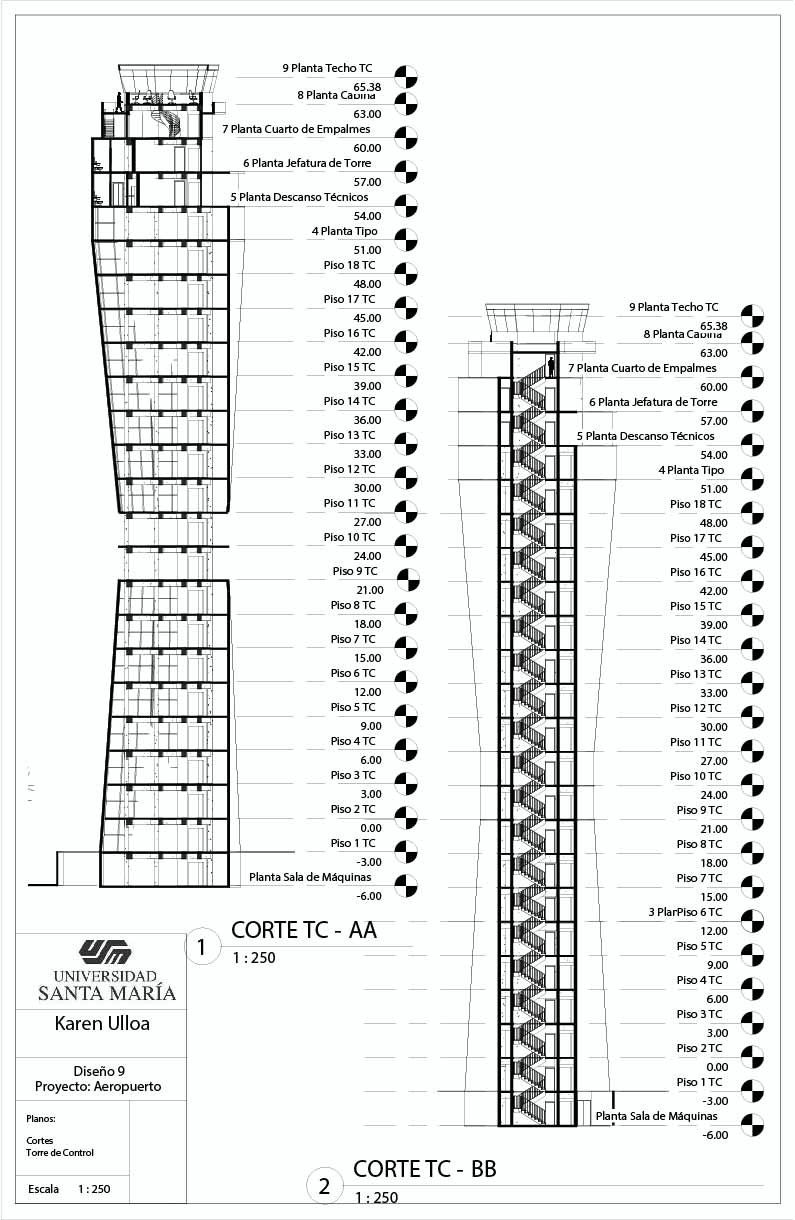

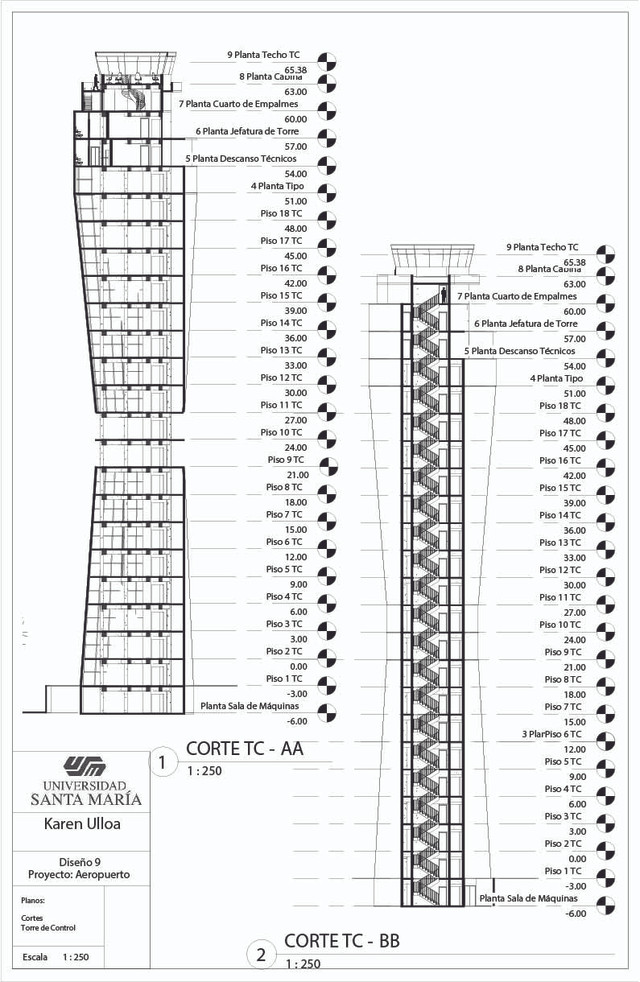

Cortes

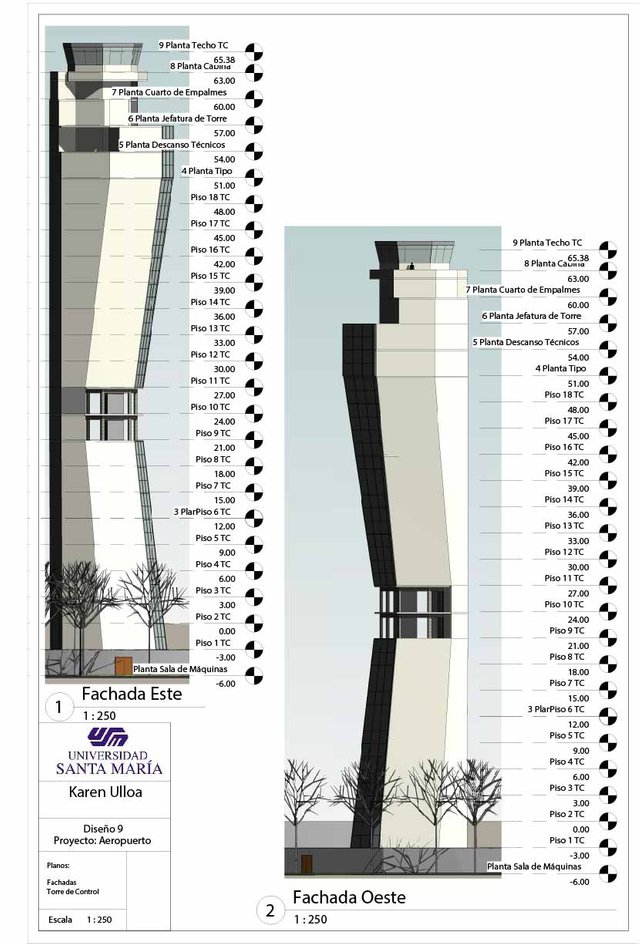

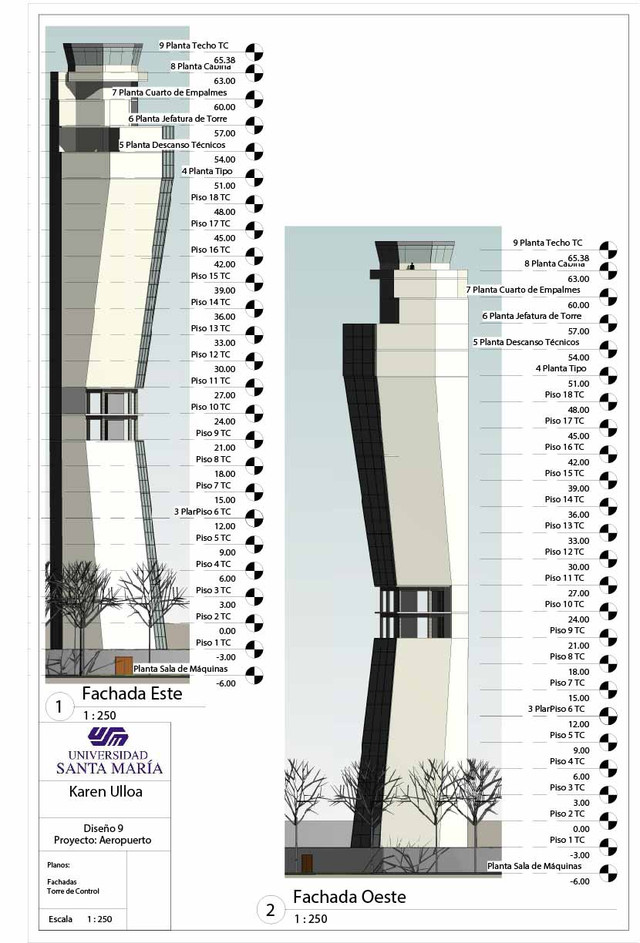

Fachadas
Dato Curioso

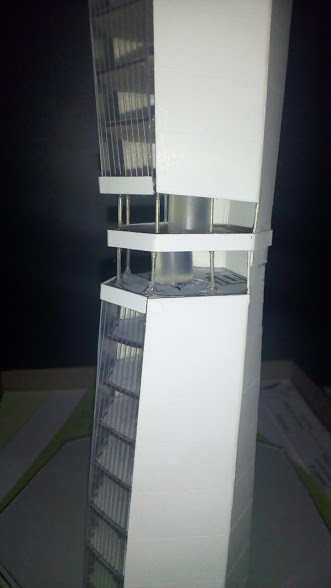

Si se fijan en las fotos de la maqueta se pueden observar las columnas transparentes para representar la estructura de la misma, la cual utilicé del cepillo de peinar el cabello de mi suegra.
Proceso de armado y prueba de material
Espero les haya gustado y hayan aprendido un poco más acerca de este universo tan grande que es la arquitectura.
