APRENDER ES DIVERTIDO (PARTE I)

Amigos Steemianos. Como les comenté en mi presentación, mi esposo, mi hija y yo, decidimos reconstruir una casa tradicional en el centro histórico de la Ciudad de Cumaná, reutilizando viejas estructuras, puertas y ventanas de época; hechas de maderas autóctonas como el roble, araguaney, cedro, entre otras encontradas in situ.

En el actual post, muestro parte de esta larga experiencia y que si bien es cierto, mi esposo lleva la dirección general del proyecto, nosotras lo secundamos; mi hija lleva las cuentas y saca los presupuestos; yo, hago de todo un poco en apoyo al solitario escultor-alarife: dibujo la idea a escala, tomo la tabla al otro extremo cuando pasa por la sierra de corte y documento el proyecto, en la medida que nuestra vida avanza junto a esta casa, estamos seguros contará su historia.

Fuente

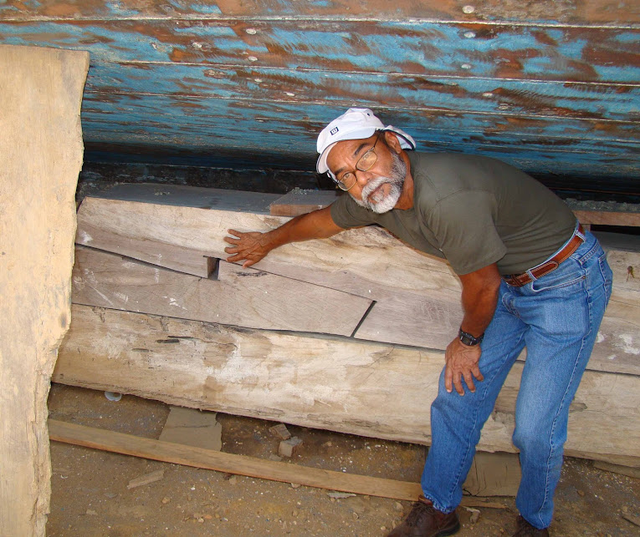

Jorge Peña señala un ensamble rayo de Zeus en una quilla de un barco parguero margariteño. Península de Macanao. Foto: Héctor Teurel. 2008.

Cuando la ocasión era propicia en nuestros recorridos por las costas del oriente venezolano, conversamos con carpinteros de rivera y alarifes. Llegamos a observar la laboriosidad de tres generaciones, unidas, armando un bote –peñero o parguero-, en un astillero familiar. Jorge se fajaba parejo con ellos y al final de la jornada lo sentían un compadre más, bienvenido por siempre. De ellos aprendimos la versatilidad de la técnica de los ensambles tradicionales, conocimiento y experiencia que nos trasmitieron con desprendimiento y generosidad.

Descripción de los ensambles tradicionales

Caja y espiga o espiga y mortaja: Esta ensambladura es una de las más utilizadas en carpintería y construcción de las casas tradicionales. Se realiza insertando el macho (espiga) en el interior de la hembra (caja o mortaja), se debe horadar la madera para que la espiga encaje a la perfección. Se complementa con un espiche, tarugo o clavija, que atraviesa la unión impidiendo su desplazamiento.

Rayo de Zeus: Este acople debe su nombre, a su semejanza con el símbolo del rayo, atributo de Zeus o Júpiter, señor de los dioses del Olimpo. Es ideal en uniones horizontales de mucha tracción, se utiliza en carpintería de rivera cuando el madero disponible para una quilla no da el largo requerido y es necesario unir dos piezas. En las casas tradicionales de Cumaná se utiliza para empatar dos porciones de una viga, como la cumbrera, ya que una vez unida es imposible de separar ejerciendo tracción en horizontal.

Fuente.

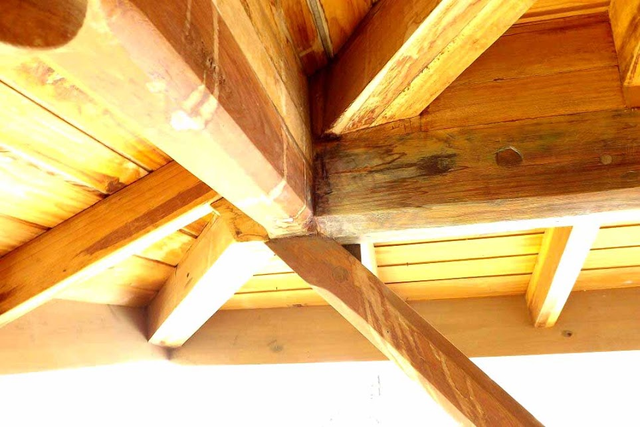

Can y columna ensamblado a CAJA Y ESPIGA. Solera ensamblada con RAYO DE ZEUS. Foto: Celina Guerra. 2016.

Cola de milano: Se le denomina así, por su parecido con la cola del milano, ave de rapiña entrenada para la cetrería en el norte de África, Persia y Europa. Se utiliza en las uniones sometidas a esfuerzos de tracción, su forma trapezoidal impide que las uniones se desplacen haciendo imposible su separación.

Ensamble de mariposa o doble cola de milano: Debe su nombre a la semejanza con el contorno de una mariposa de alas desplegadas. Se utiliza para unir dos piezas por el canto o restaurar una fisura. Es muy utilizada por los ebanistas japoneses. Con ella se logra un agradable aspecto estético en la obra terminada. Isamu Noguchi (1904-1988), escultor americano japonés utilizó este recurso en sus esculturas utilitarias.

Fuente

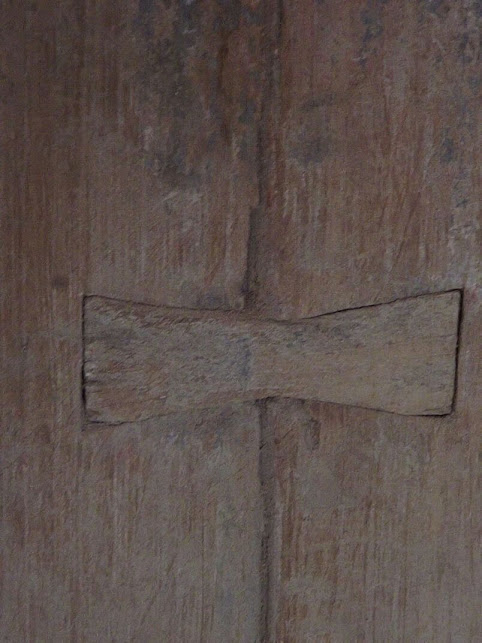

Detalle de una peana de imaginería colonial. Ensamble mariposa. Circa siglo XIX. Foto: Celina Guerra. 2016.

Espiga, clavija o tarugo: Pieza cilíndrica de dimensión variable utilizada para unir dos porciones de madera, a las cuales, previamente, se les ha trepanado un agujero de diámetro y largo similar al tarugo.

Las fotografías, mostradas a continuación, ejemplifican el uso de los encastres tradicionales acordes con las características estilísticas de la arquitectura del Casco Histórico de la Ciudad de Cumaná.

Fuente

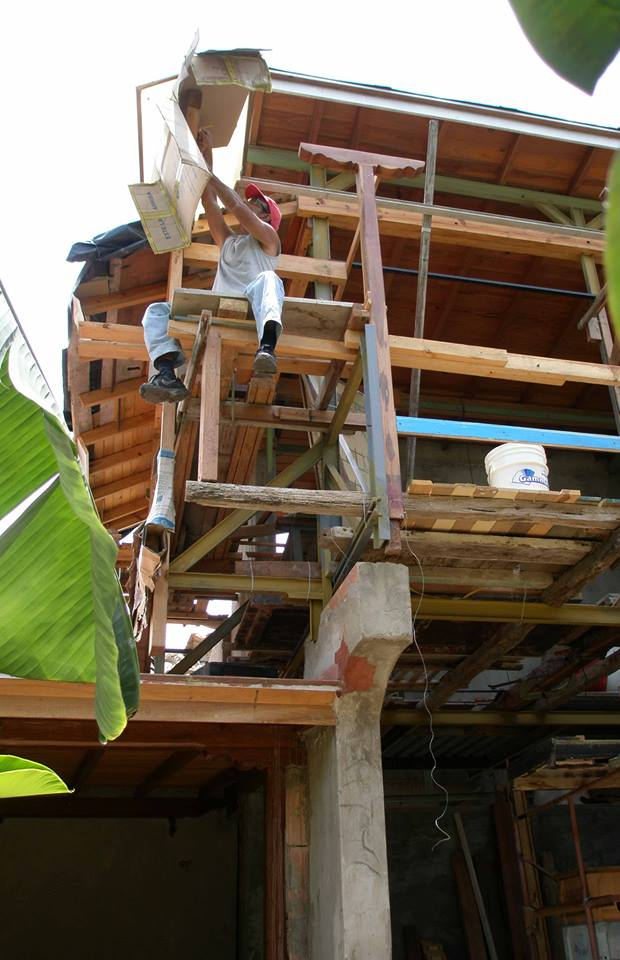

Jorge Peña, ajustando un encastre a caja y espiga, a 6 metros de altura. Foto: A. Martell. 2011.

Fuente
Ventana de araguaney ensamblada a caja y espiga. Circa siglo XIX. Foto: A. Martell. 2015.

Fuente

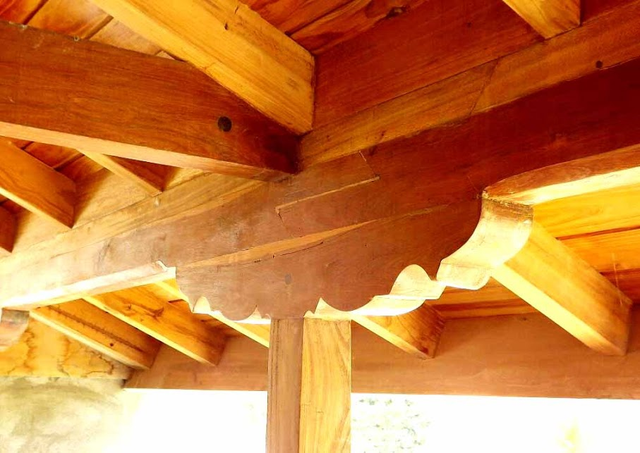

Pie de amigo volado a CAJA Y ESPIGA, que soporta un amarre entre una solera y un tirante perpendicular, restaurado. Foto: Celina Guerra. 2016.

Fuente

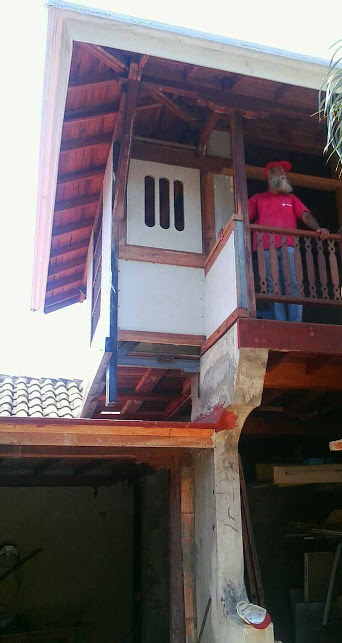

Múltiples ensambles consolidan la estructura de la planta alta. Foto: A. Martell. 2017.
