아두이노 코딩-53: Processing 아두이노 인터페이스에 의한 RGB LED Dimmering

in #kr6 years ago (edited)

Processing 코드를 사용하여 아두이노에 설치된 3색 LED 즉 RGB LED의 밝기를 analogWrite() 명령을 실행하여 조절해 보자. 밝기가 변동되는 것을 Dimmering 이라한다.


아두이노에 설치한 RGB LED 의 3색 발기 조정은 일전에 포스트한 아래의 블로그를 참조하기로 하자.

아두이노 코딩-33: 3색 RGB LED PWM analogWrite 제어
https://steemit.com/kr/@codingart/33-3-rgb-led-pwm-analogwrite

이 블로그에서 사용하였던 RGB 3색 LED 배선을 배선 핀 번호만 변경하여 사용이 가능하다.

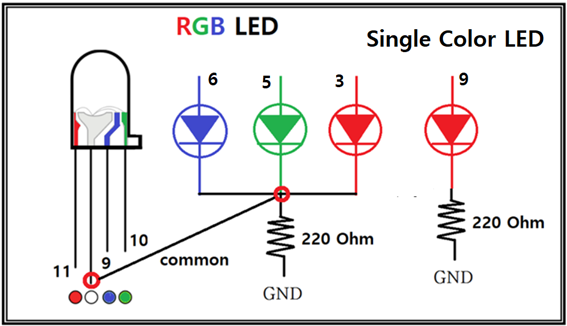

아래 그림에서 사용된 RGB LED는 양극형 LED 임에 유의하고 반대의 극형 RGB LED 있응ㄹ 수 있음에 유의하자. 아울러 별도로 디지털 데이터 핀 9번에 붉은색 소형 LED를 전류 제한 저항과 함께 추가로 설치한다. 빵판에서 GND를 공용으로 사용하면 배선 절감이 가능하다.


빨간색 단색 LED 또는 RGB LED 의 색상을 조절하기 위하여 포텐쇼미터 대신 (0, 255) 에 이르는 mouseX 값을 사용하기로 하자. 동시에 y 좌표 값에 따라 흑백띠, 빨간색 띠, 초록색 띠 및 청색 띠를 생성하여 색상 별 포텐쇼미터로 사용하기로 하며 마우스의 위치를 아래 위로 움직임에 따라 mouseY 값을 얻어내기로 한다.


Processing 코드

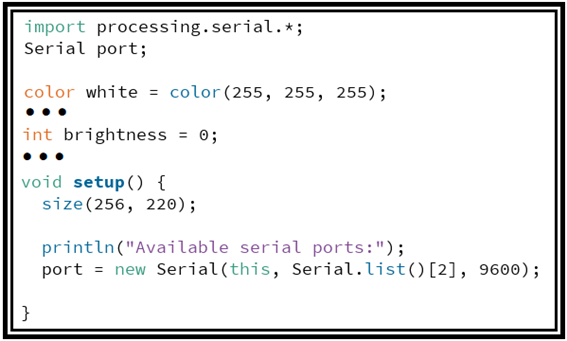

시리얼 인터페이스를 위해 processing.serial.*를 헤더에 설정하고 Serial 의 클라스 명령을 위한 명칭 port를 선언한다.

색상띠를 그래픽 처리하기 위해서 RGB 가 각각 100%인 백색 즉 흰색을 (255, 255, 255) 로 정의하고 마찬가지로 빨간색, 녹색 및 청색 RGB 값도 정의한다.

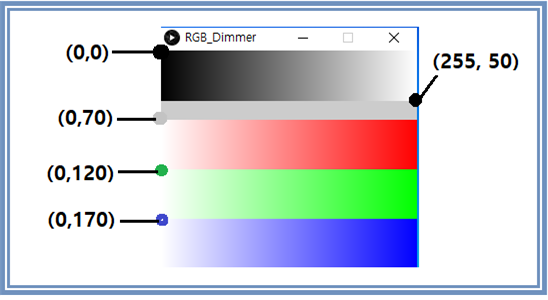

setup()에서 색상띠를 그래픽 처리할 수 있는 스크린 크기를 (256, 220) 으로 정의한다. 높이 기준으로 0∼50까지는 흑백, 70∼120까지는 빨간색, 120∼170까지는 초록색, 170∼220까지는 청색 띠이며 각각 밝기가 변하는 명암 형태의 띠이다.

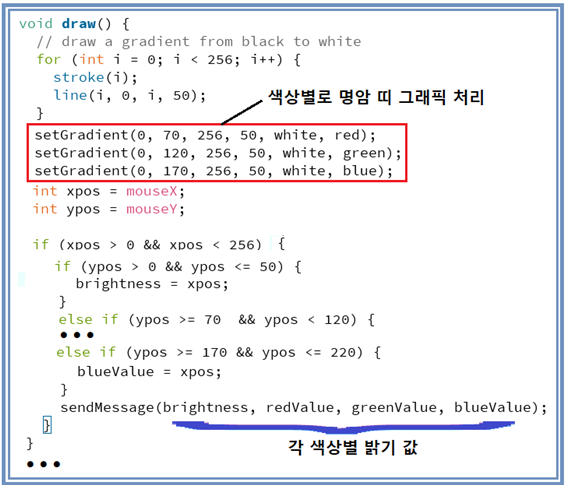

draw()에서 길이 256, 높이 50인 흑백띠를 stroke(i) 값을 바꾸어가면서 즉 명암을 주어 가면서 line 으로 플로팅한다.

색상별 명암 띠는 setGradient 루틴을 이용한다.
mouseX 의 값은 명암 띠 값이며 mouseY 의 값에 따라 단색 빨간색인지 아니면 RGB LED 의 Red, Green, Blue 인지 결정한다.

현재 커서의 값 즉 (mouseX, mouseY)=(xpos, ypos) 를 읽으면 sendMessage 루틴을 호출 실행하여 시리얼 인터페이스를 통해 아두이노 보드로 데이터를 송신한다.
여기서 보내야 할 데이터가 단색 빨간색 LED와 RGB LED 의 각각 색상의 값 도합 4바이트이므로 맨 앞에 ‘|’ 데이타를 합성하여 총 5바이트를 한 묶음으로 보내도록 한다.

아두이노 입력 버퍼에서는 값이 5로 정의된 MESSAGE_BYTES 값을 기준으로 5 바이트 한 묶음을 받아 첫 번째 바이트가 ‘|’인지 확인이 되면 순차적으로 읽어 brightness, red, green, blue 로 저장한다. 이 값을 사용하여 analogWrite() 명령을 실행하여 LED의 밝기를 조절한다.

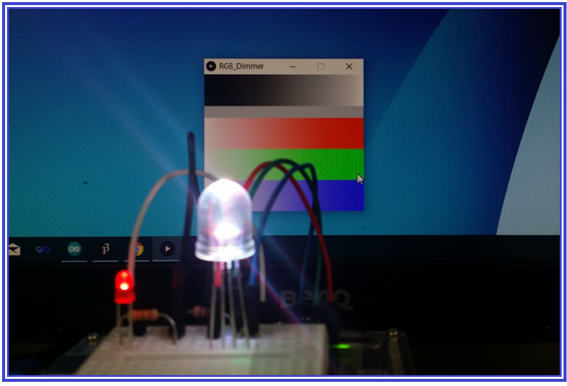

다음의 동영상을 관찰하여 보자. 흑백 띠와 빨간색 띠는 아무런 문제가 없으나 초록색 띠는 뒤에 위치한 PC 스크린 컬러 영향으로 연한 청색으로 보이는데 직접 배선해서 확인해 보면 초록색임을 확인이 가능하다. 청색은 뒷배경 영향도 있지만 청색이란 것을 알 수있다.

//RGB_Dimmer: Processing
import processing.serial.*;
Serial port;

color white = color(255, 255, 255);
color red = color(255, 0, 0);
color green = color(0, 255, 0);
color blue = color(0, 0, 255);

String oldMessage = "foo";

int brightness = 0;
int redValue = 0;
int greenValue =0;
int blueValue =0;

void setup() {
size(256, 220);

println("Available serial ports:");
port = new Serial(this, Serial.list()[2], 9600);

}

void draw() {
// draw a gradient from black to white
for (int i = 0; i < 256; i++) {
stroke(i);
line(i, 0, i, 50);
}

setGradient(0, 70, 256, 50, white, red);
setGradient(0, 120, 256, 50, white, green);
setGradient(0, 170, 256, 50, white, blue);

int xpos = mouseX;
int ypos = mouseY;

if (xpos > 0 && xpos < 256)
{
if (ypos > 0 && ypos <= 50) {
// brightness
brightness = xpos;
}
else if (ypos >= 70 && ypos < 120) {
// red gradient
redValue = xpos;
}
else if (ypos >= 120 && ypos < 170) {
// green gradient
greenValue = xpos;
}
else if (ypos >= 170 && ypos <= 220) {
// blue gradient
blueValue = xpos;
}
sendMessage(brightness, redValue, greenValue, blueValue);
}
}

void sendMessage(int brightness,int red,int green,int blue){
String msg = brightness + "|" + red + "|" + green + "|" + blue;
if (!msg.equals(oldMessage)) {
println(msg);
port.write("|");
port.write(brightness);
port.write(red);
port.write(green);
port.write(blue);
oldMessage = msg;
}
}

void setGradient(int x, int y, float w, float h, color c1, color c2) {

noFill();

for (int i = x; i <= x+w; i++) {
float inter = map(i, x, x+w, 0, 1);
color c = lerpColor(c1, c2, inter);
stroke(c);
line(i, y, i, y+h);
}
}//끝

//RGB_Dimmer_01:아두이노
const int ledPin = 9; // the pin that the LED is attached to

const int redPin = 3; // the pin that the red pin of the RGB LED is attached to
const int greenPin = 5; // the pin that the green pin of the RGB LED is attached to
const int bluePin = 6; // the pin that the blue pin of the RGB LED is attached to

#define HEADER '|'
#define MESSAGE_BYTES 5 // the total bytes in a message

void setup()
{
Serial.begin(9600);
pinMode(ledPin, OUTPUT);
}

void loop() {

if ( Serial.available() >= MESSAGE_BYTES) {
if( Serial.read() == HEADER) {
int brightness = Serial.read();
int red = Serial.read();
int green = Serial.read();
int blue = Serial.read();

  analogWrite(ledPin, brightness);
  analogWrite(redPin, red);
  analogWrite(greenPin, green);
  analogWrite(bluePin, blue);
}

}

}//끝
