초보자를 위한 아두이노 코딩 입문-15: 스타워즈 송과 함께 번쩍이는 LED(사운드 동영상 업데이트)

1970년대 말경에 상영된 해리슨 포드 주역의 추억의 영화 스타워즈의 주제가 송 코드를 복사하여 들어보자. 음악을 듣는 청취자의 나이가 어릴수록 좋을 듯하다.

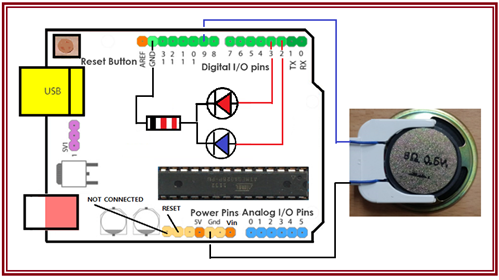

회로 배선은 그다지 복잡하지 않다, 스피커는 GND 와 디지털 데이터 핀 9번에 연결하자. LED 는 번걸아 가면서 켜지므로 전류 제한 저항 220Ω 1개면 족하다. 즉 청색 LED 와 빨간색 LED를 병렬로 연결하도록 하고 그 끝은 디지털 데이터 핀 2번과 3번에 연결하도록 한다. 각자의 필요에 맞춰 12번과 13에 배선해도 무방하다. 단 코드에서 정수형 변수 ledPin1 과 ledPin2 의 값을 그에 맞춰 설정하면 된다.

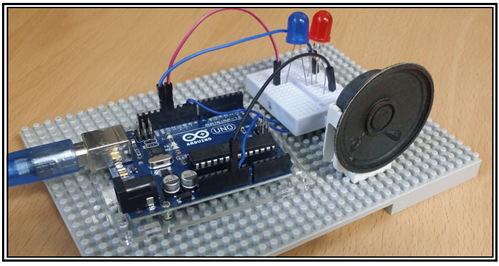

아래의 사진은 LED 가 12번과 13번에 배선된 사례이다. 하지만 첨부된 코드는 위 배선도를 참고로 하여 2번과 3번 핀으로 설정하였음에 주의하면 된다.

지난번 코딩과의 차이점은 별도로 계명 파일을 만들지 않고 필요한 계명 데이터를 헤더 부분에 상수형 정수로 설정해버렸다. 원래는 부저용으로 코딩된 듯 한데 필자가 8옴 스피커 버전으로 돌려 보았더니 소리가 웅장한(?) 듯하다. 스피커를 만지면 약간 전기적인 느낌이 올 정도이니 놀래지 않도록 하자.

각자 해보기 전에 다음 동영상을 참고로 보면서 음악과 LED 번쩍임과의 발란스를 스스로 느껴 보도록 하자.

슈퍼 마리오 송을 감상하시려면 아래 블로그로 이동하세요.
초보자를 위한 아두이노 코딩 입문-17: Super Mario 송과 함께 번쩍이는 화려한 LED
https://steemit.com/kr/@codingart/17-super-mario-led

멜로디 코딩에 관해서는 지난번 클레멘타인 연주 블로그를 팜조하기 바란다.
초보자를 위한 아두이노 코딩 입문-13: 클레멘타인 멜로디 톤 연주
https://steemit.com/kr/@codingart/12

toneMelody_star_wars

const int c = 261;
const int d = 294;
const int e = 329;
const int f = 349;
const int g = 391;
const int gS = 415;
const int a = 440;
const int aS = 455;
const int b = 466;
const int cH = 523;
const int cSH = 554;
const int dH = 587;
const int dSH = 622;
const int eH = 659;
const int fH = 698;
const int fSH = 740;
const int gH = 784;
const int gSH = 830;
const int aH = 880;

const int buzzerPin = 9;
const int ledPin1 = 2;
const int ledPin2 = 3;

int counter = 0;

void setup()
{
//Setup pin modes
pinMode(buzzerPin, OUTPUT);
pinMode(ledPin1, OUTPUT);
pinMode(ledPin2, OUTPUT);
}

void loop()
{

//Play first section
firstSection();

//Play second section
secondSection();

//Variant 1
beep(f, 250);
beep(gS, 500);
beep(f, 350);
beep(a, 125);
beep(cH, 500);
beep(a, 375);
beep(cH, 125);
beep(eH, 650);

delay(500);

//Repeat second section
secondSection();

//Variant 2
beep(f, 250);
beep(gS, 500);
beep(f, 375);
beep(cH, 125);
beep(a, 500);
beep(f, 375);
beep(cH, 125);
beep(a, 650);

delay(650);
}

void beep(int note, int duration)
{
//Play tone on buzzerPin
tone(buzzerPin, note, duration);

//Play different LED depending on value of 'counter'
if(counter % 2 == 0)
{
digitalWrite(ledPin1, HIGH);
delay(duration);
digitalWrite(ledPin1, LOW);
}else
{
digitalWrite(ledPin2, HIGH);
delay(duration);
digitalWrite(ledPin2, LOW);
}

//Stop tone on buzzerPin
noTone(buzzerPin);

delay(50);

//Increment counter
counter++;
}

void firstSection()
{
beep(a, 500);
beep(a, 500);
beep(a, 500);
beep(f, 350);
beep(cH, 150);
beep(a, 500);
beep(f, 350);
beep(cH, 150);
beep(a, 650);

delay(500);

beep(eH, 500);
beep(eH, 500);
beep(eH, 500);
beep(fH, 350);
beep(cH, 150);
beep(gS, 500);
beep(f, 350);
beep(cH, 150);
beep(a, 650);

delay(500);
}

void secondSection()
{
beep(aH, 500);
beep(a, 300);
beep(a, 150);
beep(aH, 500);
beep(gSH, 325);
beep(gH, 175);
beep(fSH, 125);
beep(fH, 125);
beep(fSH, 250);

delay(325);

beep(aS, 250);
beep(dSH, 500);
beep(dH, 325);
beep(cSH, 175);
beep(cH, 125);
beep(b, 125);
beep(cH, 250);

delay(350);
}//끝
