Hola estimados electrónicos un saludo a los profesores se que este concurso termino hace unas semanas pero, no quería dejar de participar en todos los circuitos y justo en la 6ta semana ya tenia todos los componentes y salio un viaje imprevisto donde tuve que salir de casa por 3 semanas por tal no pude hacer mi participación a tiempo pero aqui estoy afrontando esa última semana.
Tarea 1: Elija uno de los diagramas anteriores y cree el amplificador que presenta el estilo tutorial paso a paso.
Voy a elegir el circuito número 2 no por lo simple sino porque conseguí 2 potenciómetros y ambos estaban dañados y quería hacer el circuito con un potenciómetro pero no se pudo.

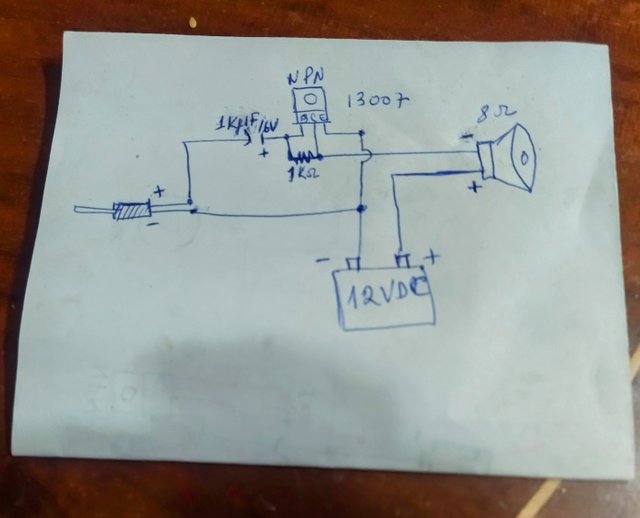

- Lo primero fué diseñar el diagrama con el cual sería mi guía.

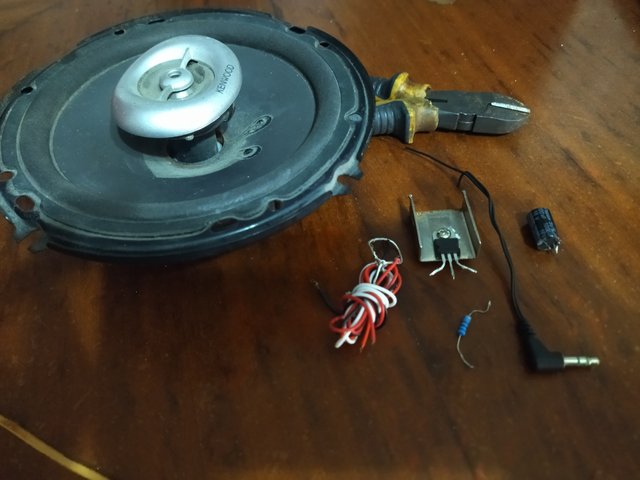

Organizar los componentes a utilizar y herramientas.
- Capacitor 16v 1000 micro faradios.
- Resistencia de 1k Ohms
- Cables
- Cautín
- Estano
- Transistor NPN 13007
- Disipador de calor
- Estaño
- Bocina de 8 Ohms
- Batería de auto 12 Vdc
- Plug Audio

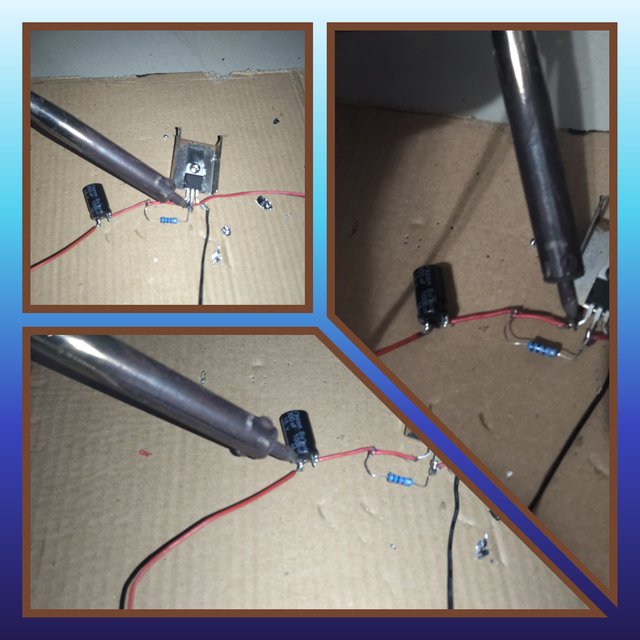

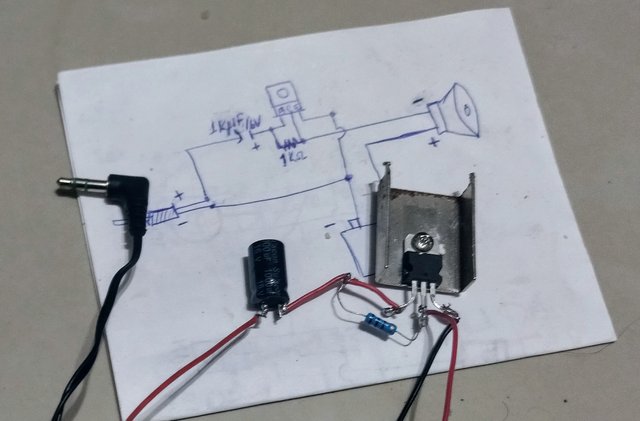

Estos componentes se que estan operativos ya que los estaba usando en otros circuitos, asi que realice las soldaduras con estaño, siempre guiado con el circuito.

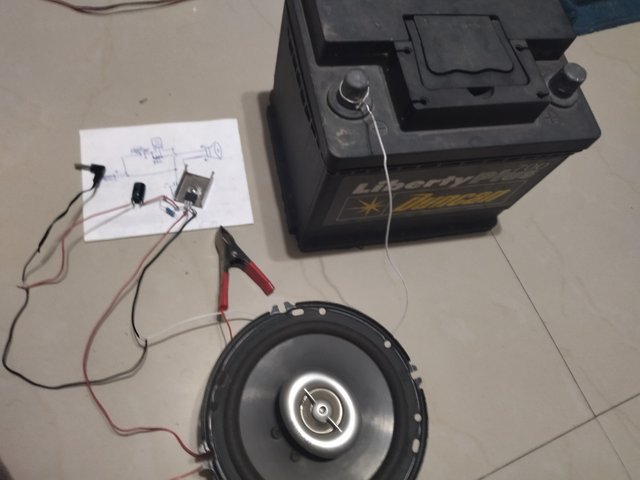

Una vez terminadas las soldaduras fui a sacar la batería de mi auto quiera hacer algo como car audio, conecte la bateria sin haber puesto la conexión al celular.

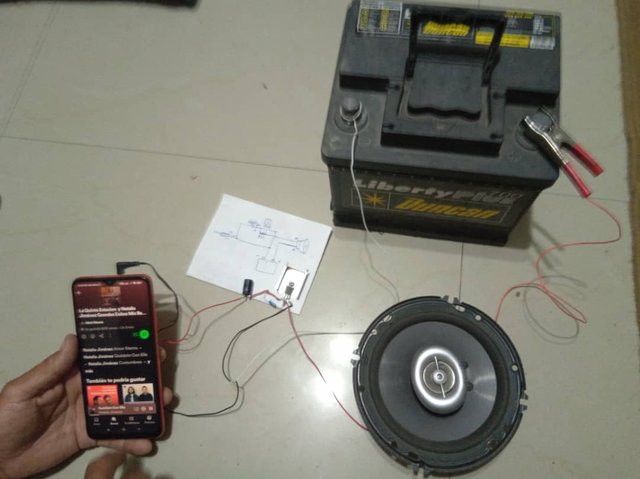

Por último a ver como funcionaba conectado el audio y la batería empezo a sonar que emoción.
Tarea 2: Toca cuidadosamente el transistor y explica: ¿por qué crees que ocurre este fenómeno?
Preséntalo de la mejor manera posible, sé creativo, ingenioso.

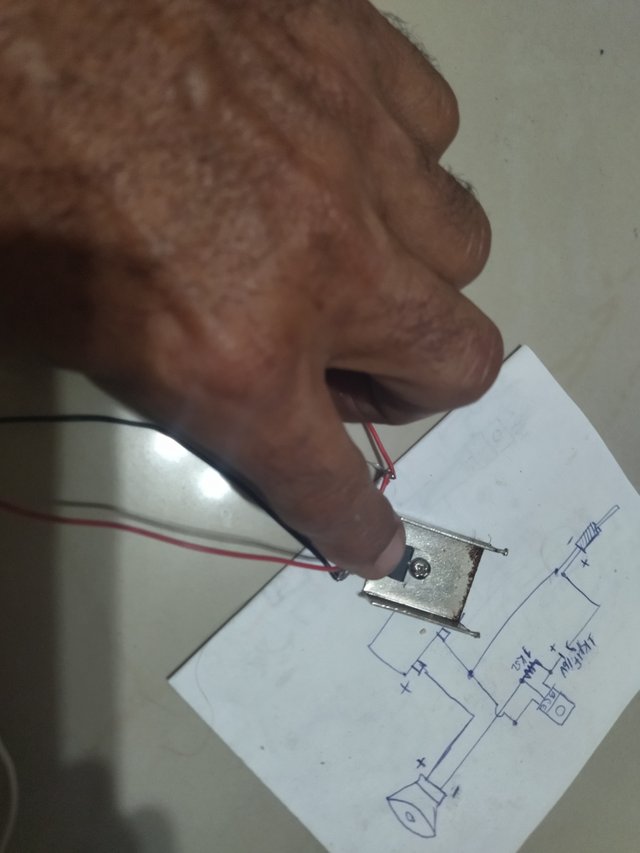

Realice la prueba del tacto al transistor con la conexión de la corneta y sin conectar la corneta pasa que al conectar la corneta hay un consumo de corriente que produce que el Transistor se caliente y aún cuando le coloque un disipador de corriente se calienta claro reduce un poco pero igual se calienta. He leido sobre los transistores y aun con un disipador grande suelen ponerse un poco caliente.
Tarea 3: Muestre un video de su canción favorita que se reproduce en el amplificador que acaba de construir, ya que nos gustaría celebrar el éxito de su tarea con la música.
Voy a ser sincero después de haber terminado de construir el circuito tenia muchos nervios que algo me saliera mal, pero al escuchar sonar esa canción sentí un alivio y alegría por haber logrado con éxito mi tarea.
Tarea 4: A medida que reflexionas sobre las últimas 6 semanas de clases, ¿qué tan orgulloso estás de lo que has podido crear y lograr utilizando los conocimientos y habilidades que has adquirido?
Siempre he manifestado mí impresión sobre esta nueva temática y sobre todo sobre esta academia la cual me ha dejado muchos conocimientos sobre la electrónica y claro que me siento orgulloso de todo mi recorrido durante estas 6 semanas.
Durante mí carrera Universitaria pude obtener conocimientos básicas sobre la electrónica esto me ayudo a desarrollar las tareas cada semana.
Esta Academia es muy interesante ya que no solo aprendemos de la parte teórica sino también de la parte práctica pudimos realizar algunos circuitos que me dejaron con ganas de seguir avanzando.
Actualmente estoy trabajando como técnico en mantenimiento de equipos electrodomésticos y muchas veces tocan problemas con las tarjetas y he tenido que recurrir donde un amigo que trabaja la parte electrónica, pero mi idea es poder solucionar 100% yo mismo las reparaciones y es aqui donde entra la importancia de esta academia para mí desarrollo profesional.
Hasta una nueva oportunidad que espero sea lo antes posible.
@arnoldog25 ,
First of all please remove the #electronicss19w6 tag and correct your heading.
This is no longer a challange. You can say...: "Building of mini amplifier circuit"
It's interesting to see that you have finally built the amplifier. It shows the interest you have in learning this beautiful skill.
The good thing is that the circuit works for you. Maybe you can put it in a simple casing...?
Was the resistor you used a 1k ohms resistor as you mentioned? Your picture is saying otherwise.
By the way, what is "stano"?
#followthecomment #3
Thank you for the heads-up 👍
Hola gracias por sus sugerencias
Ya elimine la etiqueta y corregí el título.
Estaño es soldadura
Si en efecto l resistencia es de 1k ohms como se muestra en la figura.
Si estoy pensando en mejorarlo para mi uso.
Saludos
I saw "stano" among the things you used, so I was asking for the meaning. I can see you have also listed "tin". So it's a bit confusing, are they the same thing?

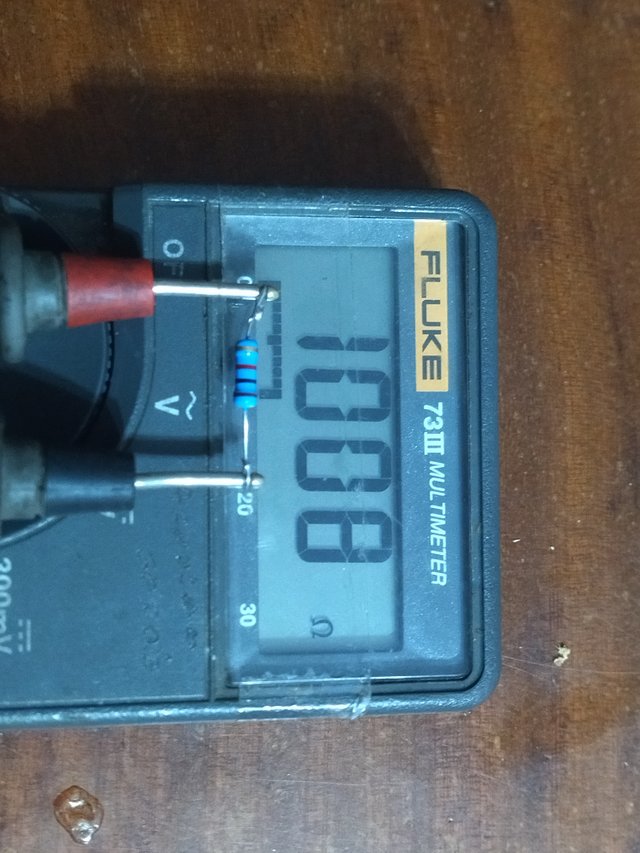

Please take a clear picture of just that resistor you used and post it under this comment...
Efectivamente Estaño = tin
Codigo de la resistencia Marrón (1), Negro(0), Rojo(100), Dorado(+/-5%).
10x100 +/- 5%
Saludos
Okay.., I get it.
But your meter is showing 1008.
