S19-Wk5: Rectifier circuit design
![GridArt_20240810_225701853.jpg](https://steemitimages.com/640x0/https://cdn.steemitimages.com/DQmSSg8QmW8fLCW56PpvDkdq2WV36WKd5bR4hucJ7reGk2Z/GridArt_20240810_225701853.jpg)
Imágen editada en Gridart
Hola mis estimados steemians y saludos a los profesores de este proyecto de la academia de electrónica, les soy sincero esta semana estuvo muy interesante dejo mucho aprendizaje el haber trabajado en este circuito.

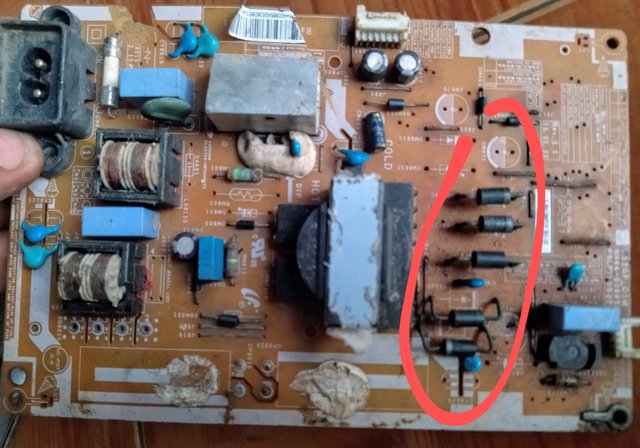

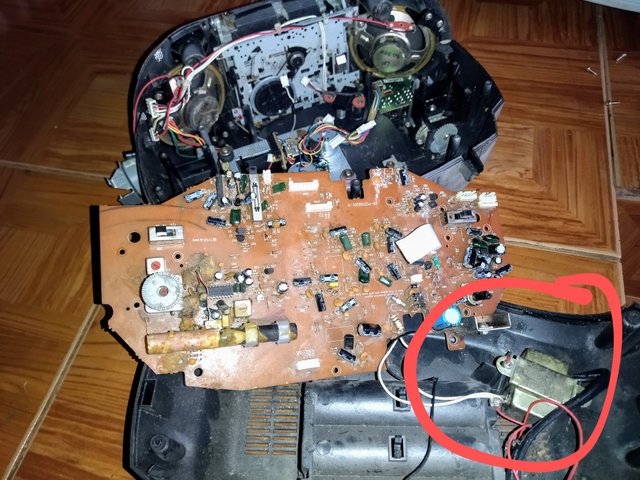

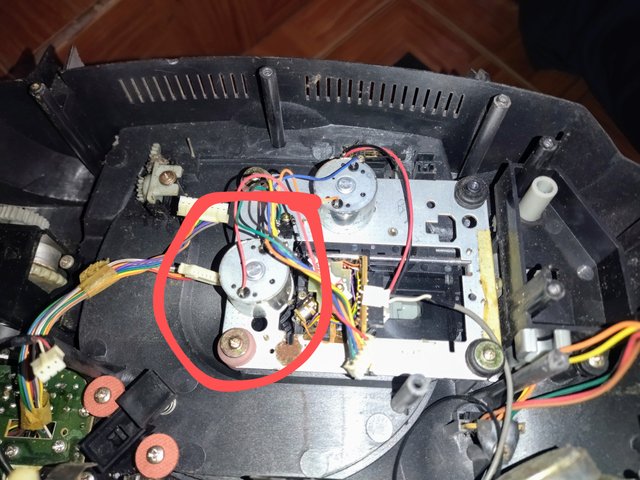

Les cuento que para conseguir los componentes se me hizo un poco difícil, aunque al final pase por un taller de un sr y tenia varias tarjetas dañadas y logre conseguir algunos componentes como los diodos y para completar un vecino iba a desechar un radio dvd donde conseguí motor, el transformador, el cable de alimentación y el capacitor me lo presto un amigo.
Tarea 1:
Construye un circuito rectificador de onda completa como el que tenemos arriba, describe los pasos que seguiste para construirlo. Mide e indica la salida de CC.

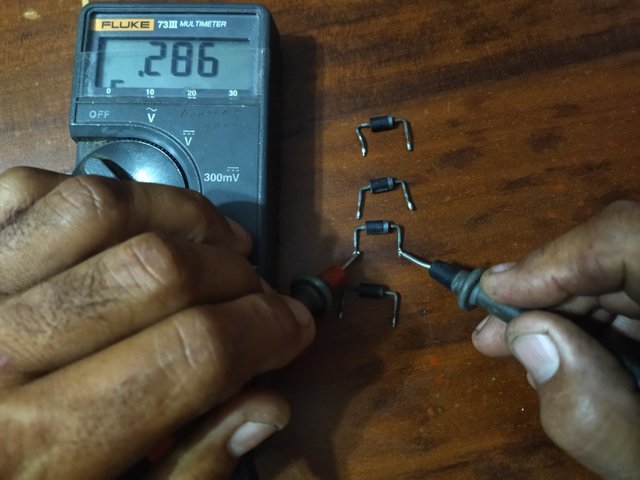

Para esta tarea ubique los componentes que debia usar y una vez que ubicados procedí a verificar que esten en buen estado ya que son componentes que recupere de una tarjeta electrónica.

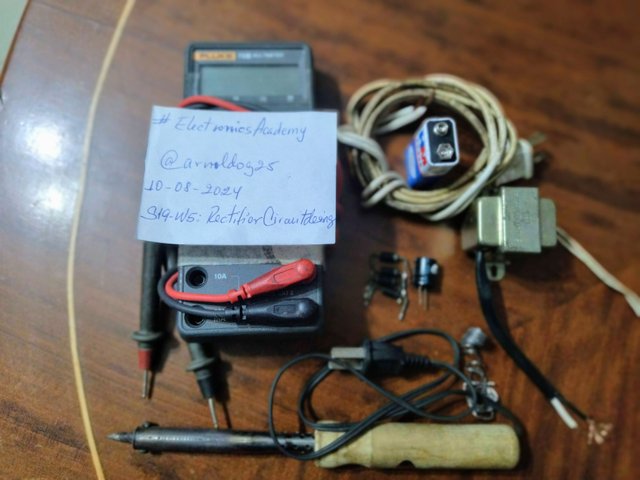

✓ 4 Diodos
✓ 1 Condensador
✓ 1 Transformador 110 VAC a 9 VDC
✓ 1 Batería de 9 Volt
✓ 1 Motor de DVD

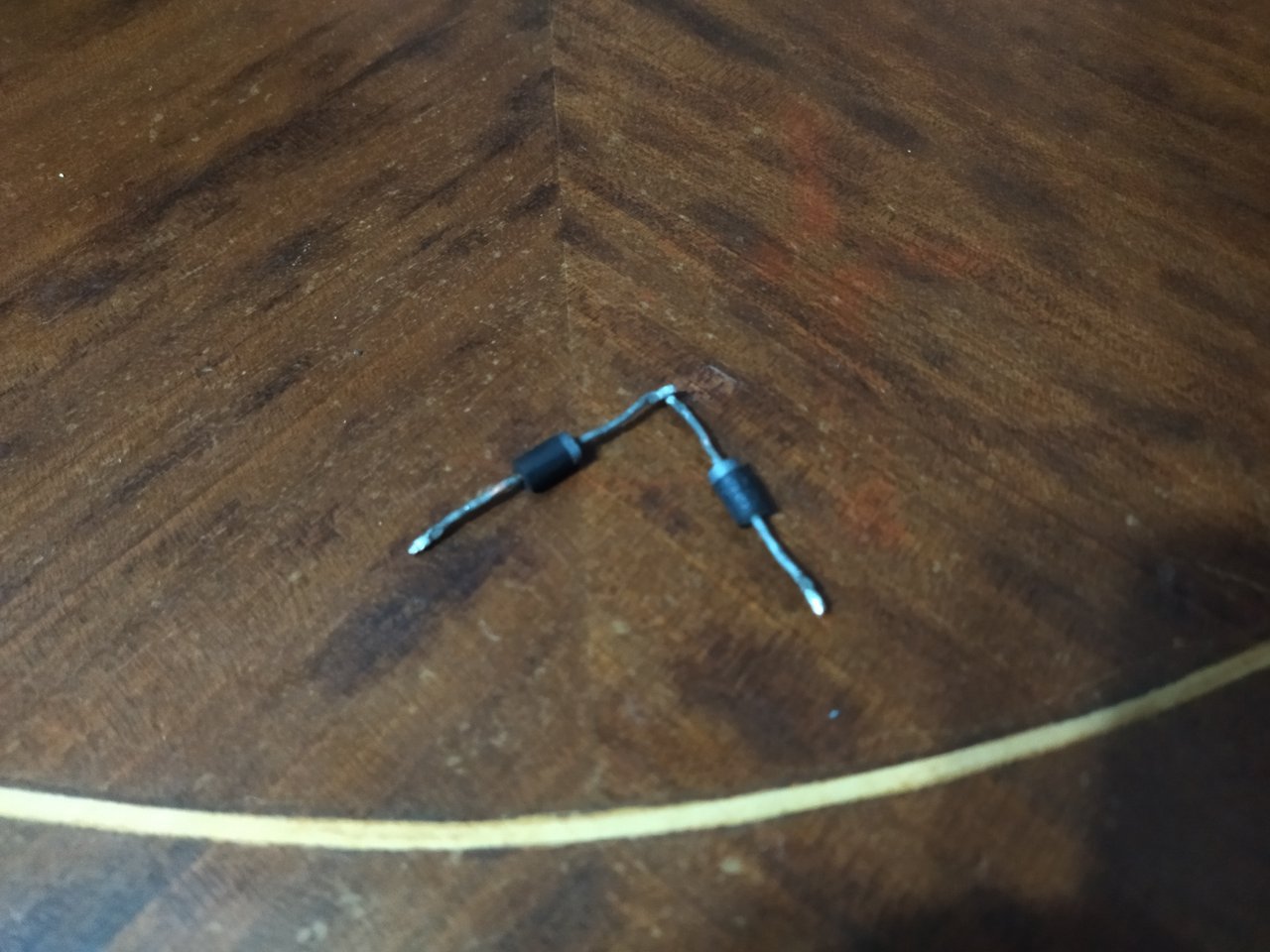

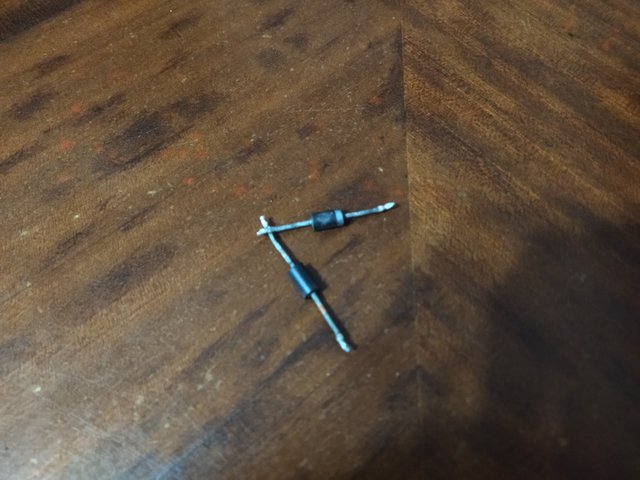

Una vez tenia los componentes completos y probados procedí con las conexiones del circuito, primero los diodos ubique el catodo de 2 diodos para unirlos que será el polo positivo.

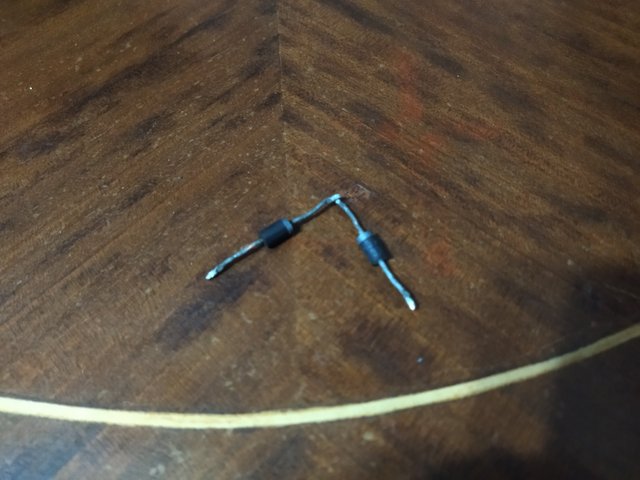

Luego los otros 2 diodos conecte los anodo que será el polo negativo.

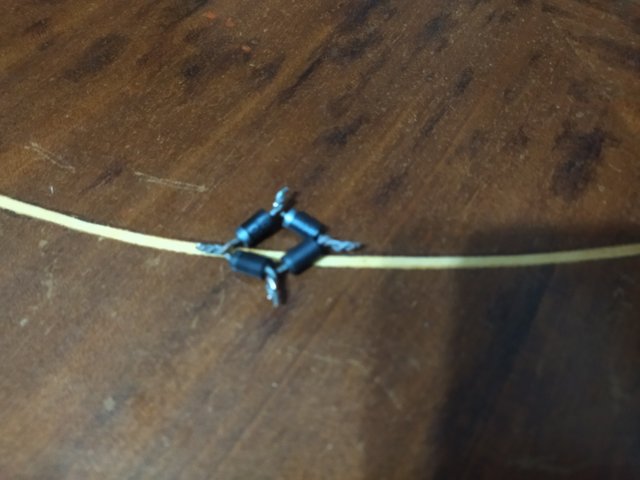

De esa forma me quedan 2 conexiones en forma de V los cuales uni quedando conectados los 4 diodos y ubicados el polo negativo y el polo positivo y los otros extremos serán las entradas de la corriente alterna (AC), realice una prueba al motor para ver si comportamiento al energizar sin el capacitador y el motor giro.

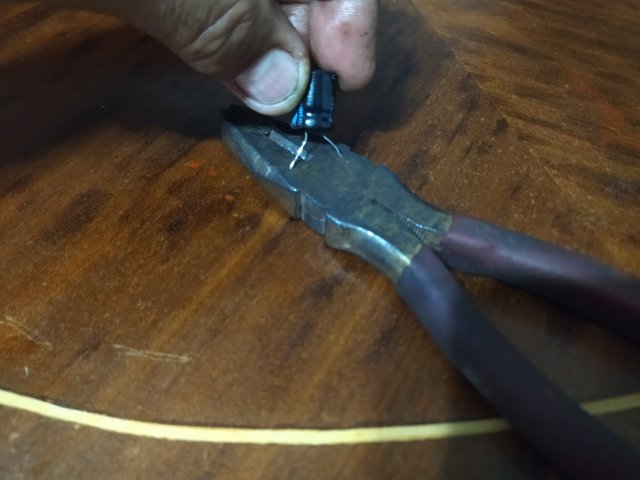

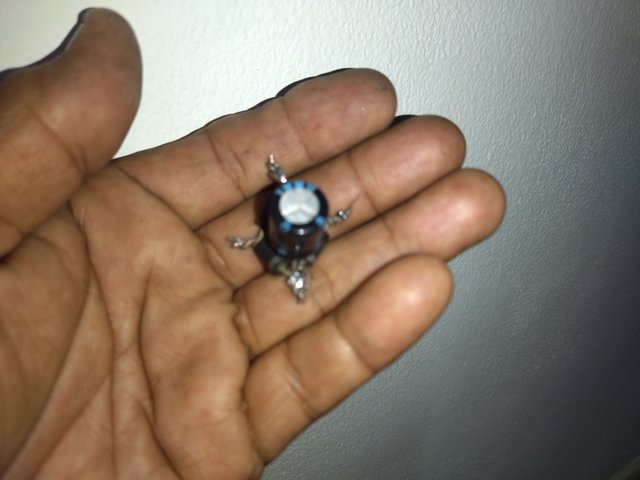

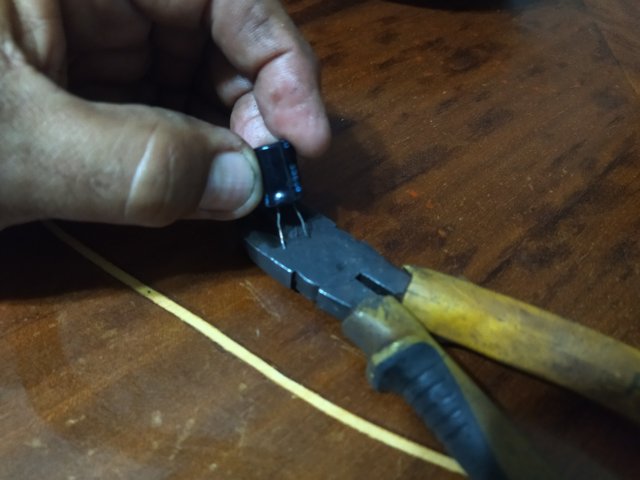

El siguiente componente que integre fué el capacitor ubique el lado negativo que es el que tiene la franja gris y ese polo negativo lo conecte al polo negativo del puente rectificador y el polo positivo en el lado positivo del puente.

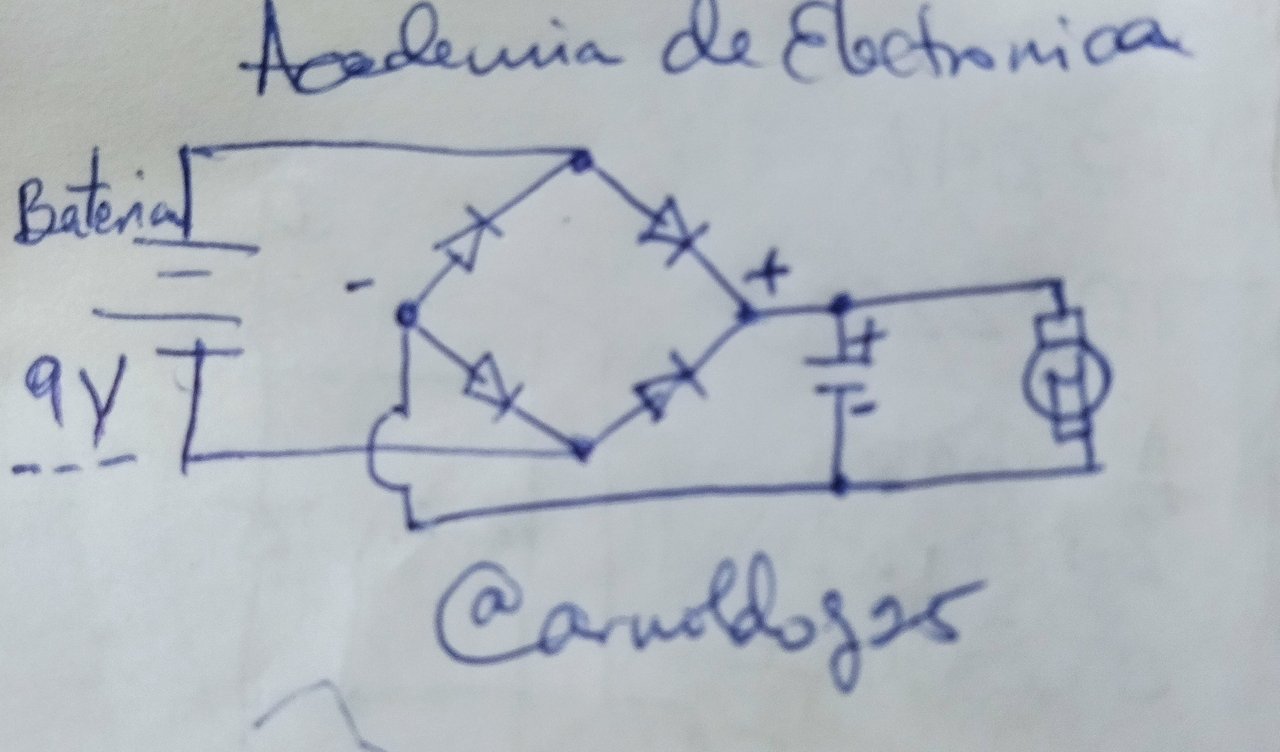

Ya con el puente rectificador listo ahora procedí a colocar la fuente de alimentación realice 2 pruebas, en primer lugar con una batería de 9 volt.
En este caso no pude medir el voltaje ya que la batería que use es la misma del Multímetro.

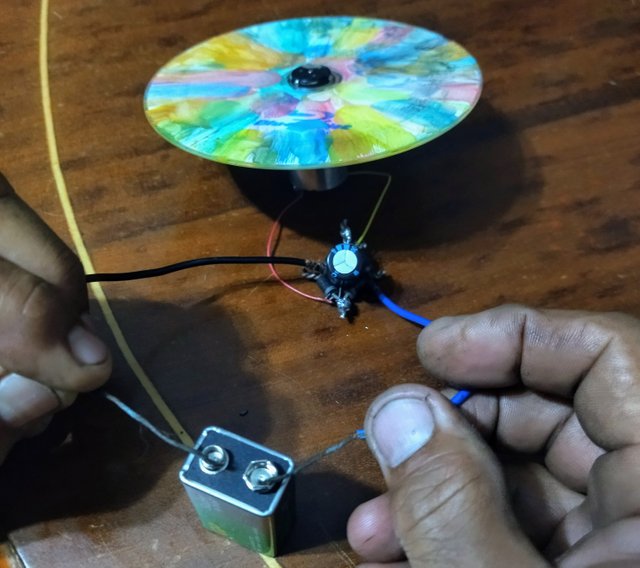

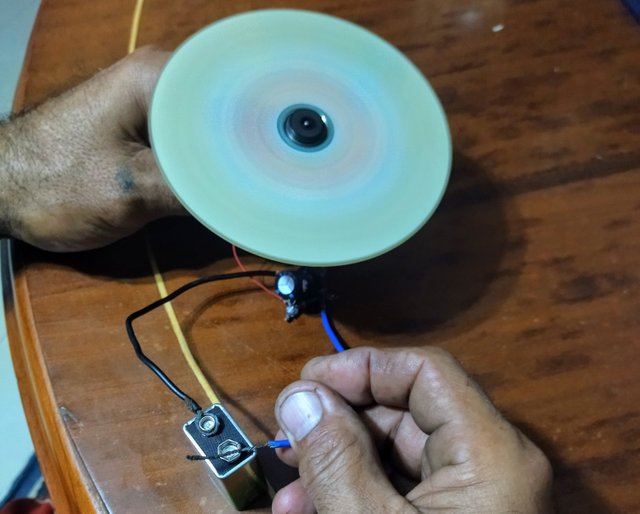

Luego le integre una carga en la salida de un motor de dvd con un CD, ahora con el capacitor en el puente la señal fué más limpia y también se produjo el movimiento de giros del motor.
Es importante identificar el polo positivo y el negativo de los componentes ya que de eso depende el exito del circuito.

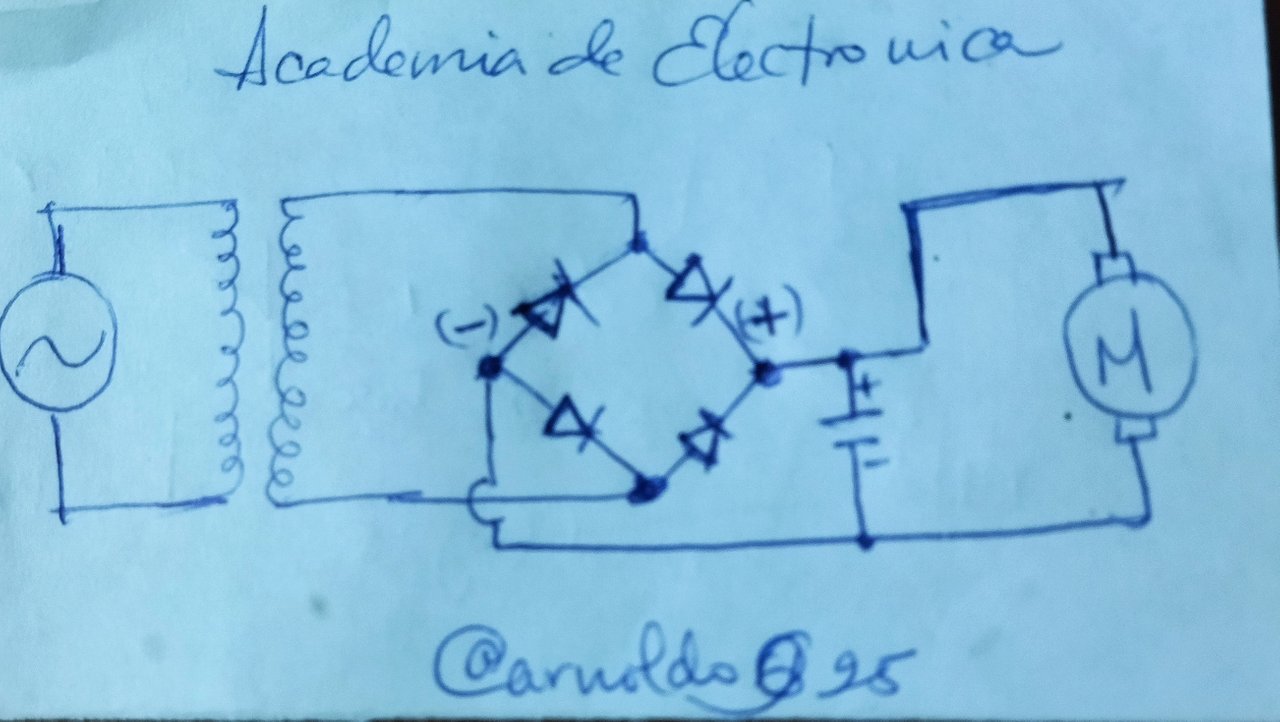

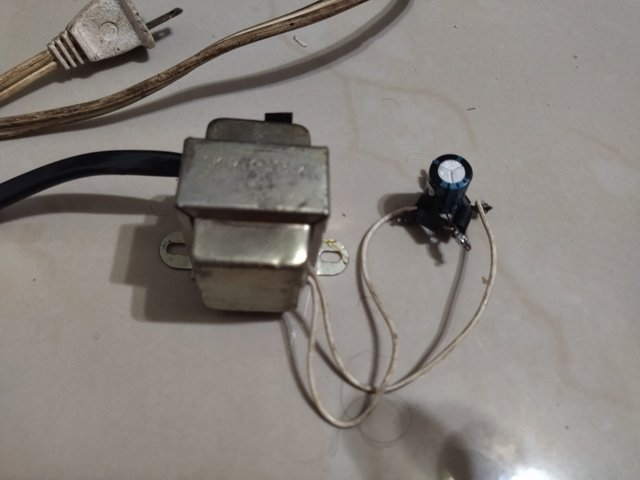

Para la segunda fase cambie la fuente de alimentación quite la batería para integrar un transformador de 130 volt a 14 volt.
Puedo destacar que la velocidad de giro con la batería fue mas lenta que cuando se uso el transformador donde pude notar una alta velocidad del motor.
Tarea 2 :
Analice 5 aplicaciones adicionales del circuito rectificador, además de las que mencionamos anteriormente.
Una de las aplicaciones más comunes que tenemos del puente de diodos es en los Alternadores de autos, convierte la AC en DC.
En las unidades de UPS el Puente rectificador se encarga de convertir la AC a DC y de esta manera cargar la batería del equipo y en caso de falla de la electricidad pueda mantener la alimentación al o los equipos que esten conectados a dicho UPS
por un periodo de tiempo.Es aplicado en circuitos de control de velocidad en motores tanto en el area industrial como en el area doméstica.
Soldadura de Arco, también es usado el puente rectificador para convertir la AC en DC proporcionando una soldadura más óptima.
Actualmente hemos visto como el mercado de iluminación se ha copado de variedades de luces led, los led son componentes que trabajan con CC y es allí donde entra la importancia del uso del puente de Diodos.
En la Electrólisis aquí es usada para separar elementos químicos como en la producción de hidrógeno.
En equipos de comunicación y radio es necesario el uso de CC y es aqui donde entra el puente de diodos para convertir la AC en DC, asi se alimentaran los circuitos eletronicos de una manera estable.
Tarea 3:
¿Cuáles fueron sus observaciones al construir el circuito de diodos rectificador de onda completa y qué precauciones tomó?
Observaciones:
El uso de un puente de diodos nos proporciona en conjunto con el capacitor nos proporciona una señal más eficiente para el funcionamiento del motor.
Hubo una pequeña variación de Voltaje en la salida del puente de diodos.
Les soy sincero quise realizar el circuito con soldadura de estaño pero se me hizo extremadamente difícil ya que no tenía pasta para soldar, por lo tanto no fué una buena opción usar la soldadura sin pasta.
Precauciones:
Hay algunos puntos que no debemos dejar por alto que es siempre verificar los componentes antes de conectar, estar pendiente del anodo y el catodo en los diodos, identificar el positivo y el negativo en la salida del puente.
En el capacitor hay que tener mucho cuidado antes y después de su uso ya que puede quedar cargado pudiendo hacernos daño con una descarga de voltaje.

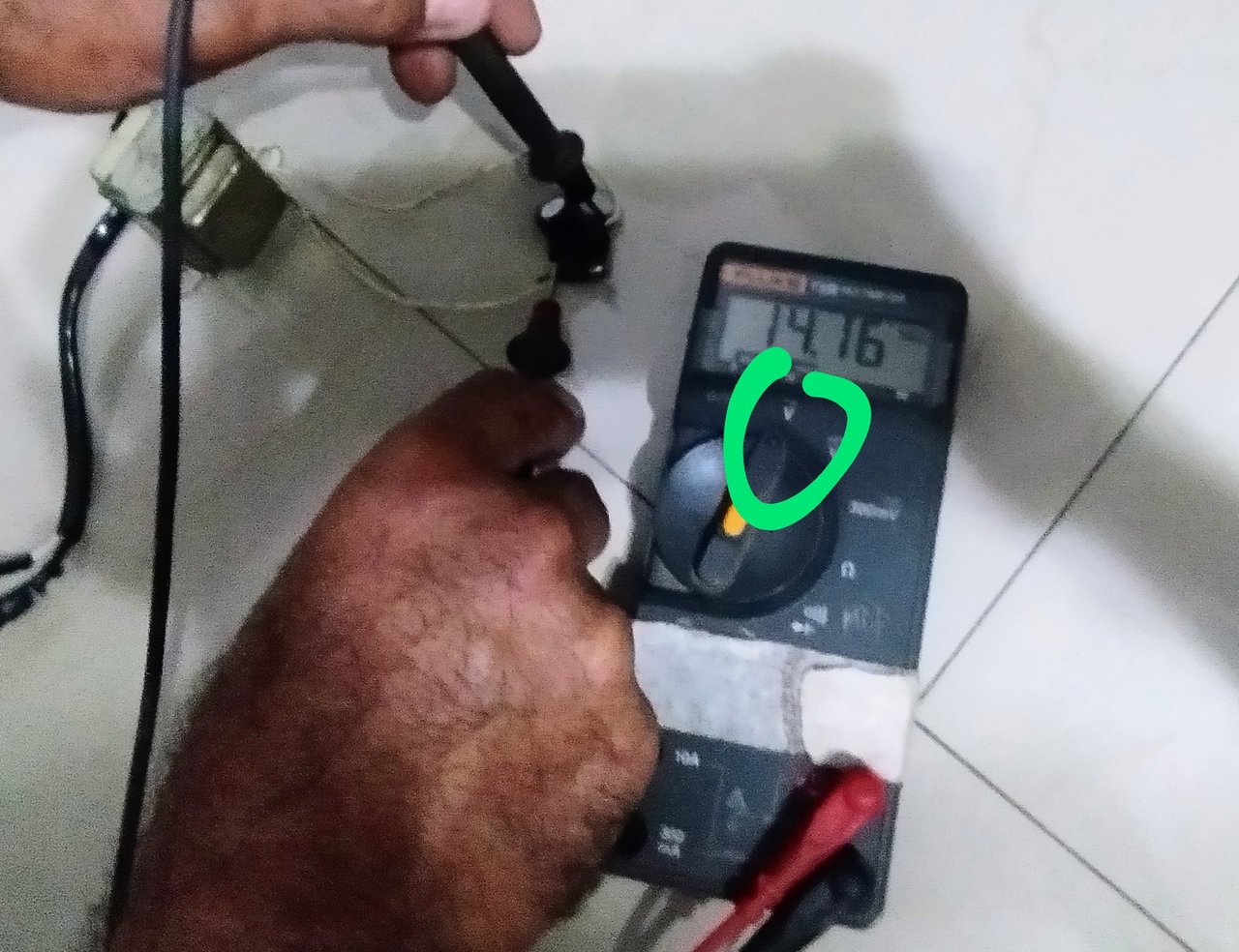

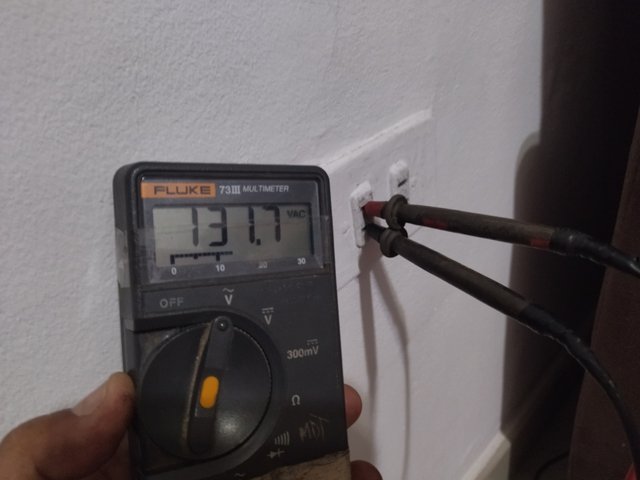

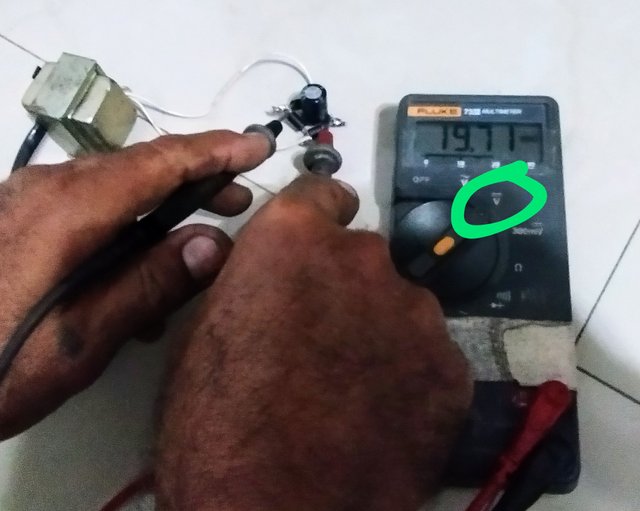

Siempre soy precavido y no me confio ya que la corriente no se ve, asi que hago la medición de la entrada de AC y la salida DC.
Nuevamente quiero invitar a mis amigos @luisx, @yffmora, @chucho27 a que se animen a participar y aprender un poco de electrónica.
