Кольцо "супер-макро"

Что будет, если на телеобъектив навинтить короткофокусник "задом на перёд"?
Правильно!
Будет термоядерный зум-макро с увеличением под х100.
Такова теория, известная каждому школьнику, если он только физику не прогуливал.

И наверное, посетители моего блога догадались, что, судя по некоторым моим фотографиям, теорию эту я на практике таки опробовал.

Всё верно. Чтобы сделать такие кадры, необходимо настроить оптику на увеличение в 50-70 раз. И сделать это можно синдицированным объективом , собранным по схеме "Телевик + обращённый ширик"

Интернет полон повествований о довольно простом сращивании стёкол. В наиболее брутальной форме - объективы просто сматывают изолентой.
Но у меня такой метод вызывает когнитивный диссонанс. Да и наличие под рукой 3D-принтера располагает к более цивилизованному взгляду на вещи, ведь переходное кольцо конструктивно проще бублика.

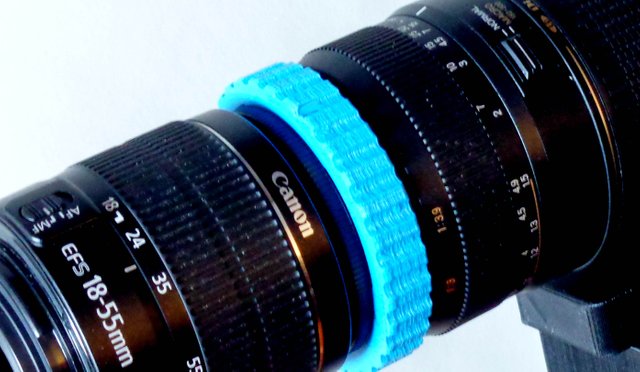

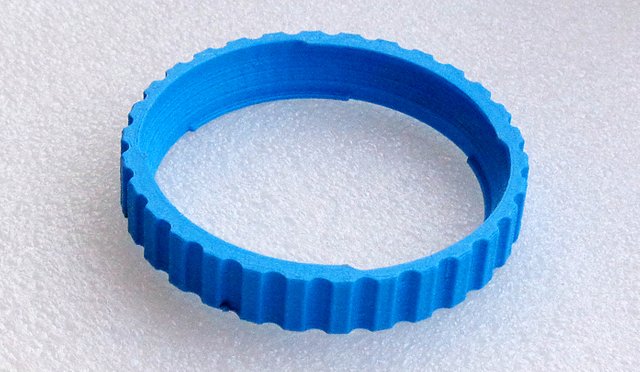

Пол-часа на обмер&проектирование в SolidWorcs-е. Ещё пол-часа на печать. И вуаля! Аккуратное, удобное колечко, из мягкой пластмассы, щадащей корпус штатной оптики.

Печатал я конечно, не заботясь о "товарном виде", на максимальной скорости самой грубой настройкой экструдера. Поэтому, кольцо выглядит не совсем "аккуратненько". Но это мы исправим , если дело дойдёт до тиража. А если нет - меня и так устраивает.
Куда важнее - прочность, потому как "дудка" в сборе получается весьма тяжёленкая, а на максимальном зуме - ещё и длинной с локоть...

... и под это "гросс-шланге" пришлось даже штатив сочинять (расскажу в другой раз).

Но результат того стоил.

Итак, поскольку тему "макро" техники я затрагиваю тут уже не в первые, подведём некоторый итог, сравнив в качестве тест-объекта штырьковое поле микропроцессора:

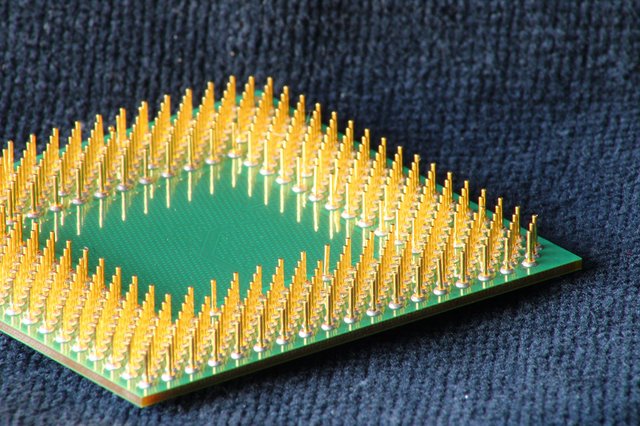

Базовые возможности режима "макро" объектива Canon 18-55 ;

Тот же объектив , с удлинительными макро-кольцами ;

Тот же объектив, установленный по "обращённой схеме" ;

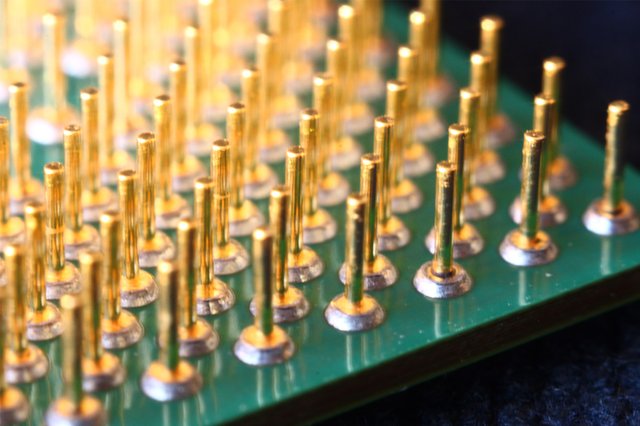

Наконец "синдицированный" макро-объектив, собранный по схеме Tamron70-300 + "обращённый Canon 18-55" .

Увеличение на последнем снимке практически 60-и кратное. Радует при этом , что качество изображения вполне удовлетворительное - в смысле геометрических искажений и аберраций.
Но дальше возникают ограничения по освещению , ну и теперь надо всерьёз заняться расширением ГРИП.

3D-принтер - ANYCUBIC
Design platform - SilidWorks2012
Filament - PLA 1.75mm
Исполнительные файлы размещены на

https://pinshape.com/items/107772-3d-printed-macro-splitter
. . . . . . .photo work. . . . . . .
Canon EOS2000 // Tamron EFS 70-300 + Canon EFS 18-55 + flip-ring-supermacro f5,6 ISO 800 // PhotoShop

. . . . . . . . . . . . . . . .
