《西瓜居家电路课》#9 系统图到里面图的详解

in esteem •  19 days ago

大家好,我是来自广东的水电工程师。
我有19年的水电工程工作经验。
今天我要和大家分享的是我现在在负责的一给项目。位于海南省定安县翰林镇
这份系统图是墙面壁灯和灯带布置图。下面我仔细的分析中份立面图的详细情况。
图:1
图:2
图:3
这份系统图在:《西瓜居家电路课》#8 解刨电箱的详细数据。中有详细的介绍了图:1.怎么样看懂这些数据。
在不同行业里都有能人辈出,所谓术有专攻,有些人不是做中行的,所以我详细的用箭头标志出来。

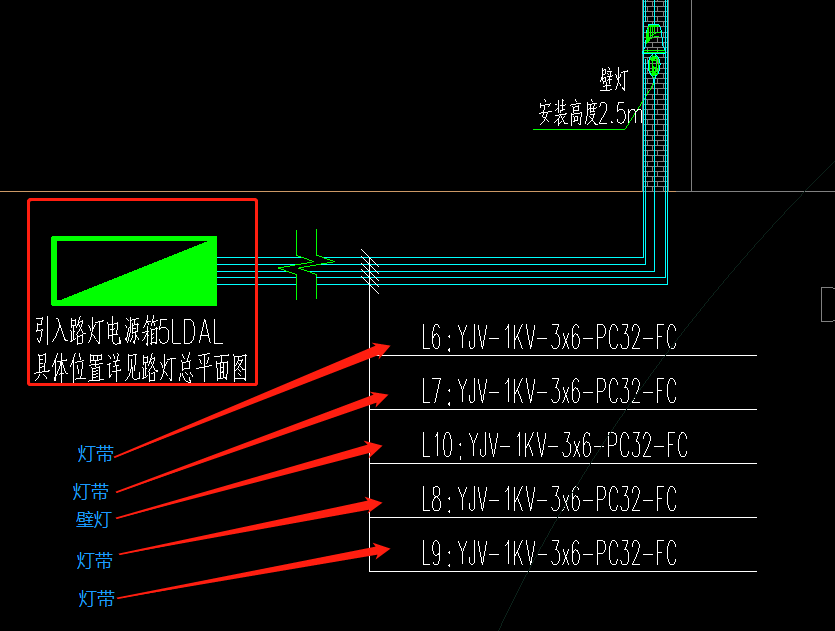

我们来看这三张图。具体是从电箱到墙面上的灯带和壁灯路线图。这个风情小镇全长2.5公里。截图只是期中的一部份。5号电箱我用方块圈起来。然后在里面图的时候再次圈起来。这样就能快速的查看到这个电箱的准确位置。
再看系统图中的:6/7/8/9/10。我在系统图中圈起来,在里面图中标识好回路。这样能让刚刚学习水电工程的电工能快速的弄清楚它。

在墙面上。这5给回路中。6号回路是最高处的灯带。7号回路是二楼的灯带。8号和9号回路是广告牌的灯带。只有10号回路是壁灯。在详细图纸中能看到它的线路走向。这些灯带都是LED灯带。每个等带1米。每一米是12瓦。中样我们就能快速的冲图纸中找到回路的耗电量和如何布线。

在安装这些灯带的时候,我们处理了一些问题。就是这些电线和灯带上的线接口。因为这是外墙用电。所以我们在每给接口处都用绝缘胶布处理。避免了漏电现象。

还有中些灯带都是12伏电压的,我们生活用电都是220伏的电压。我们用变压器处理,12伏电压不会对人造成影响。按照市面上的变压器。每给变压器能承载400瓦的电流。如果按照电流的计算可以安装33节灯带。但考虑到这么多灯带同时启动。启动时电流会大大增加。所以我们只能安装到每只变压器承载25节灯带。如果不考虑启动电压的话。很容易导致变压器烧坏。

下面是我们制作变压器电箱和安装时的施工人员。
图:4
图:5
