《西瓜居家电路课》#7路灯安装和规范

in #cn-stem6 years ago (edited)

大家好,我是来自广东的水电工程师。
我有19年的水电工程工作经验。
今天我要和大家分享的是路灯基座的安装和规范知识


图:1


图:2

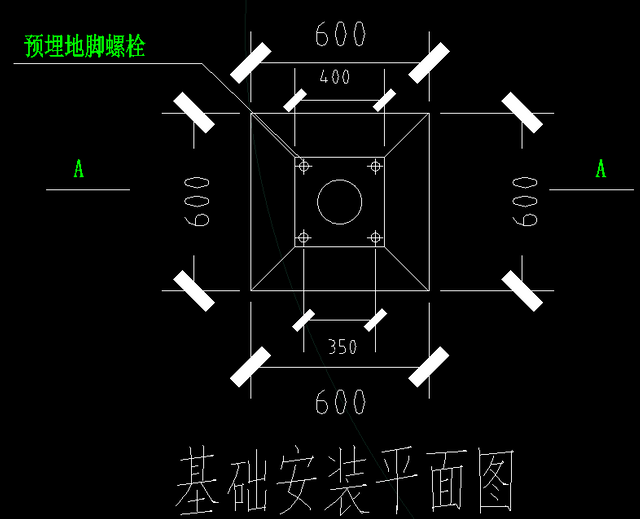

这是一个常规的路灯基座。图文显示软件:autoCAD2007.
规范的路灯施工,要看这个路灯的高度。然后决定要多大的基座。

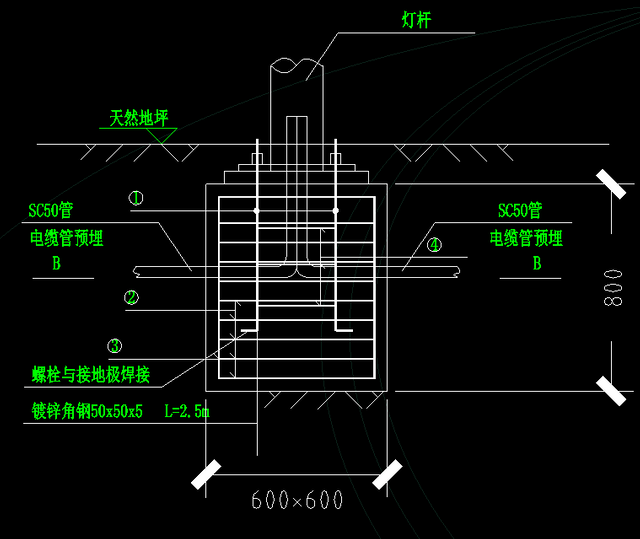

示意图:1.这是一根10高的灯杆基座。
路灯分两个分臂:1,行人道臂。2.机动道臂。
这样的路灯要配备的基座就是这样的:
基坑要:宽0.80米×长0.90×高1.0.
钢筋要求:如图:3.
锁住路灯杆的螺丝内笼:24厘(mm)。结构:7子型。窟筋8厘(mm)。螺丝间距30×30厘米(cm)。铁板40×40.
外笼钢筋:16厘,Z子型。窟筋8厘。结构:60×60.间接15厘米。
这就是路灯基座的钢筋要求。
图:3
图:4
这是钢筋系统说明。

图:5
图:6
每个路灯都要配备1个手孔井。详图见图:5.手孔井内径是40×40的内径。手孔井主要是用于以后更换电缆和维修使用。井盖要50×50×8厘米(cm)。

避雷:在内笼钢筋处电焊镀锌圆铁出来。以路灯为中心计算。1.2米的位置要一个节点。然后距离第一个节点5米再打1个。节点要求:5×5角铁,往地下打襄3.5米,距附近住房:3米,一个路灯杆最地要求2个节点,如果条件允许,两边各做一样的节点为佳。

下面我分析路灯抗台风计算公式。
基座:0.80×0.90×1=0.72立方。
混泥土计算公式:1×2.3=斤/立方
抗风计算1×12.=12/级
0.72立方×2.3斤=1.656吨。
1.656×12=19.872级台风。
通过计算,这个十米高的路灯。用这样的基座可以抵抗19级或者以下的台风。
安装路灯可以以这个公式计算来决定基座需要多大。
以后还会在“西瓜居家电路课”中继续解刨路灯需要多大的电缆和什么型号的电缆,请继续跟踪“西瓜居家电路课”
