《西瓜居家电路课》#1：电气计算用多大的电线适宜

大家好，我是来自广东的一名水电施工员。在水电工程中有19年的工作经历。
工作范围主要是负责供水和供电系统在施工中不要出现差错。
还有监督施工方有没有按照规范来施工。平时工作不是很忙。所以整理了一些水电方面的资料。
简单的介绍一些现在买房后装修是出现的水电系统问题。

---

下面这个图是我在百度上找来的。这是一个家用配电箱。
也是我们现在平时常见的一种。他这里面分为5个回路。
这是一张家庭装修用电的系统图。我大致给大家介绍一下这5个回路是怎么合理的运用。
能最科学的配备线路控制。我找了两张图片。P了一些字在上面。主要是能够让别人容易看懂它。

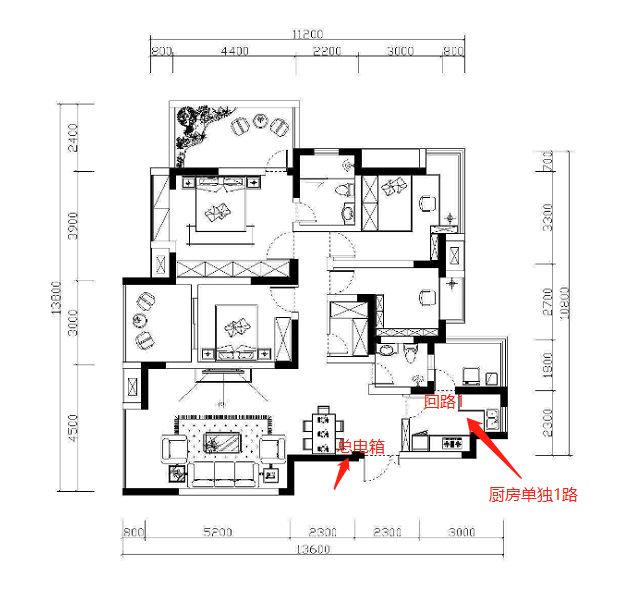

图一：

---

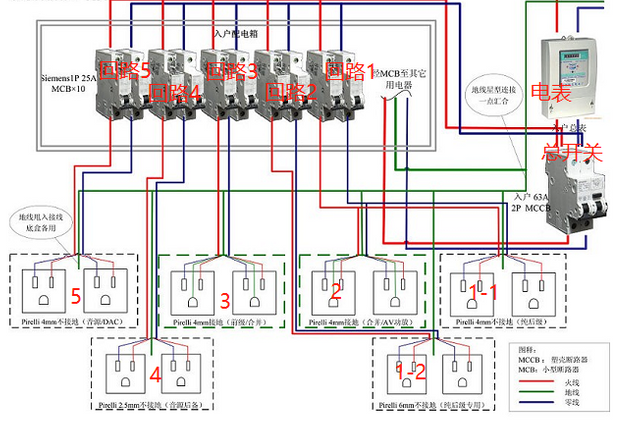

图二：

---

从上面看到这两张图中。我们看到了个大概插座的规划。
常规的做法是：
1.家里的厨房要求1个回路。应为厨房是家里用电量最多的地方。通常会用6² 的电线。设计师往往会要求使用10² 的线。这个设计没有错。但我的工作经验得出的结论是6² 就够了。我们可以统计一下一个厨房用电。
一：冰箱不会大于1000W。（常态下用电100W）
二：微波炉不会大于2500W。
三：电磁炉不1000W左右。（冬天吃火锅）
四：消毒碗柜300-500W不等。
总结一下厨房用电最大也就是5000W左右。1² 的电线可以支撑大于1000W。6² 的线足够用到6000-7000W.所以用再大的线也是浪费。

---

2.普通插座：家里的电脑用的、电视、餐厅、房间、洗衣机、等等。这些都是归纳到1个回路中。用线只要2.5² 即可。如果家里经常有突发用电多的。那么可以用到4² 的电线。这里够是可以计算出来的。

---

3.空调：现在我们的家用空调大部分都是变频空调，分体式变频空调都不会大于一匹。计算方式：1匹=750.所以如果一个房间一台空调。建议一个回路和用线在2.5以下就足够。用再大的线也是浪费。像图二中。有三个房间就要占据三个回路。分别是：回路5、4、3。

---

4.大厅。大厅用电量是家里用电排居第二位。我们可以计算一下。
一：电视机：1000W以下。
二：喝茶用的烧水壶：1000W。
三：加上零散的用电300W
总结大厅用电2500W以下。使用电线2.5² 。如果不放心可以使用到4² 就足够了。回路中可以选择回路1-1.

---

5：卫生间：卫生间也不是用电少的地方。在北方地区有些家庭在卫生间里安装了“浴霸”。它的功率在1500W以上。加上镜前灯和吸顶灯和排气扇。纵过不到2000W。所以建议2.5² 的线足够了。如果不放心可以用到4² 。

---

以上是插座的详细用电计算和配备电线的极限范围。仅供给不清楚用电的人参考。

下一节为你详细介绍家用照明详细计算用电和用线极限范围+家用供水合理配管和水龙头高度详细分析

---
