#5_ BURGOS CASTLE (1) Survey
In a restoration project survey and architectural relief are fundamental. Given the impervious nature of the land in this case it was not possible to act with classical methodologies, so an experimental method based on the strong support of digital technology was used.
We are in Burgos, a small town in central Sardinia, famous for its medieval castle built around 1100.
To develop plans, elevations and sections of the current state, we started from a photographic survey carried out the previous year with a drone.
We are in Burgos, a small town in central Sardinia, famous for its medieval castle built around 1100.
To develop plans, elevations and sections of the current state, we started from a photographic survey carried out the previous year with a drone.
In un progetto di restauro il rilievo è fondamentale. Vista la natura impervia del terreno in questo caso non è stato possibile agire con metodologie classiche così è stato utilizzato un metodo sperimentale basato sul forte ausilio della tecnologia digitale.
Siamo a Burgos, un piccolo paese della Sardegna centrale famoso per il suo castello medievale.
Per elaborare planimetrie, prospetti e sezioni dello stato attuale si è partiti da un rilievo fotografico effettuato l'anno precedente con un drone.
Siamo a Burgos, un piccolo paese della Sardegna centrale famoso per il suo castello medievale.
Per elaborare planimetrie, prospetti e sezioni dello stato attuale si è partiti da un rilievo fotografico effettuato l'anno precedente con un drone.
A few frames
![02.jpg](https://steemitimages.com/DQmUat7dLR86YaWCDNbtA3RnCdv74qGna6isYuaMKawBaW6/02.jpg)
The frames (about 500), kindly made available to the Municipality, were implemented within a software and through various procedures it was possible to reconstruct a 3D model of the whole structure.

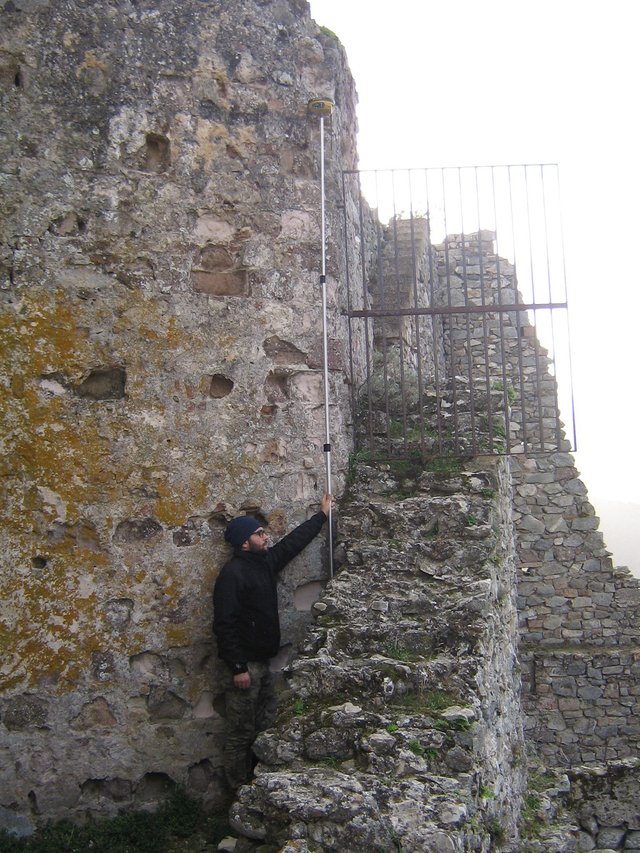

But first it was necessary to make a survey of some points in the field, in order to be able to orientate the model exactly in the virtual space.
But first it was necessary to make a survey of some points in the field, in order to be able to orientate the model exactly in the virtual space.
I fotogrammi (circa 500), gentilmente messi a disposizione del Comune, sono stati implementati all'interno di un software e attraverso varie procedure è stato possibile ricostruire un modello 3D di tutta la struttura.
Ma prima è stato necessario eseguire un rilievo di alcuni punti sul campo, per poter orientare in maniera esatta il modello.
Ma prima è stato necessario eseguire un rilievo di alcuni punti sul campo, per poter orientare in maniera esatta il modello.
GCP (ground control point)
![03.jpg](https://steemitimages.com/DQmQfB6hbyNypVjy9s9qfPDoiRodxbq9ijS8mEZF21nwF4w/03.jpg)
15 points were detected. Each of them has been identified in the frames previously implemented on the software. To be able to orient the model...
Sono stati rilevati 15 punti. Ognuno di essi è stato individuato nei frame in precedenza implementati sul software. Così da poter orientare il modello...
3D Model
![5.jpg](https://steemitimages.com/DQmaLY4b2gAnPRJspVJi4ZJA6qsKxJ37p4tDSYHrv9w59HK/5.jpg)
From the model have been obtained the plans, the sections and the elevations. Images that to be used for design purposes needed to be vectorized, "converted" into formats that can be processed on CAD systems.
Dal modello sono state ricavate le planimetrie, le sezioni e i prospetti. Immagini che per essere utilizzate a scopo progettuale avevano bisogno di essere vettorizzate, "convertite" in formati elaborabili su sistemi CAD.
Orthogonal views of the model
![7.jpg](https://steemitimages.com/DQmdoQQoRaVXJcmMK3dU6acwgjPrJHKEgTXqJSqBTyWEkst/7.jpg)
Vectorization
![09.jpg](https://steemitimages.com/DQmQGhDVtS1CMkgs4qBA4aEfZ7gZKyhdpSRGmdhzcsm93XV/09.jpg)
A large part of the work was done but the difficult was yet to come. How to use this information pile? What does this very special place need? Just restoration or other things too?
But we'll talk about this tomorrow...

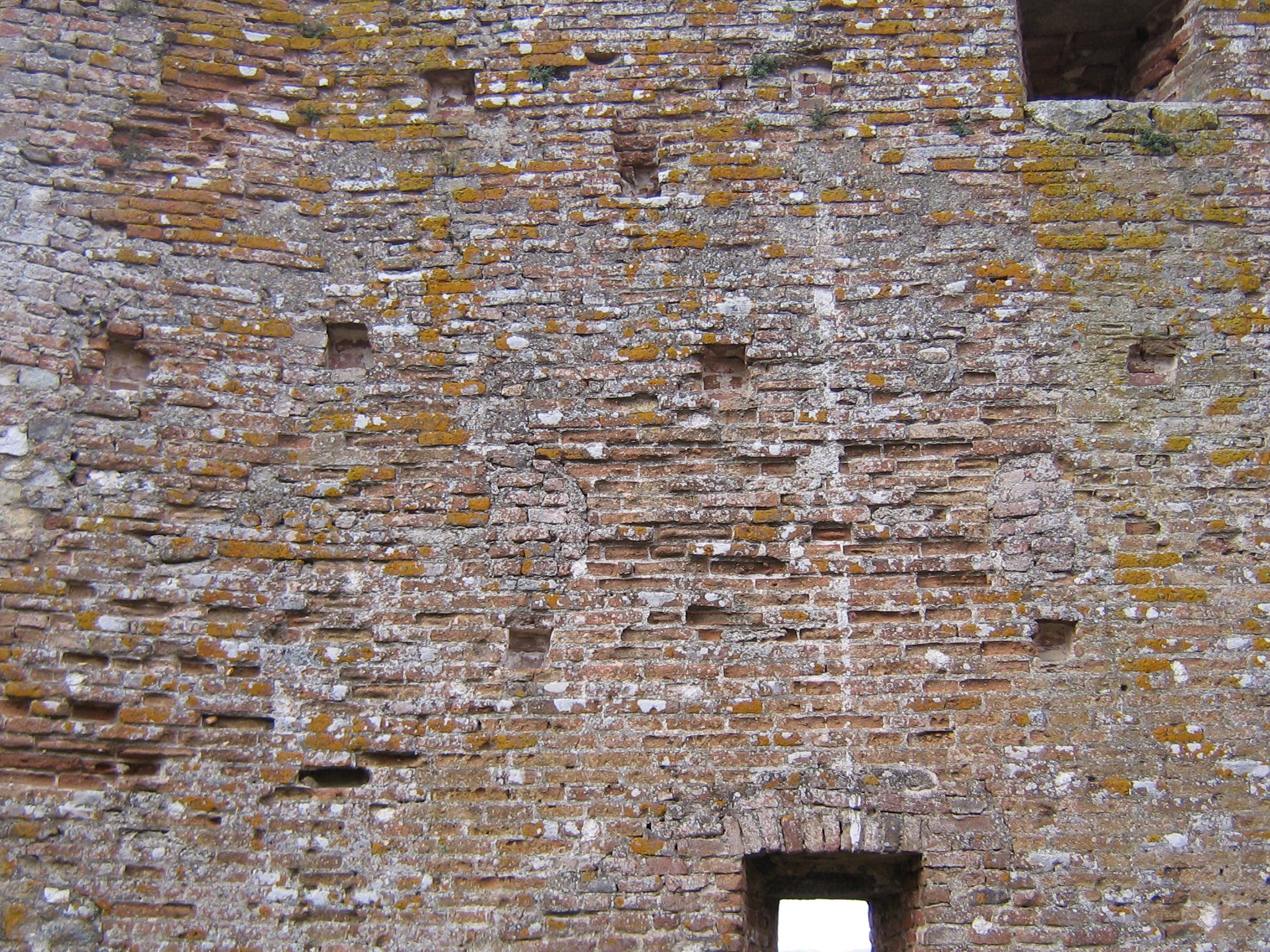

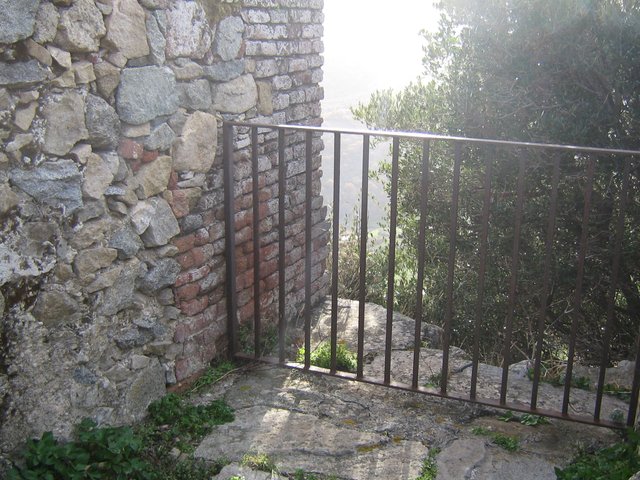

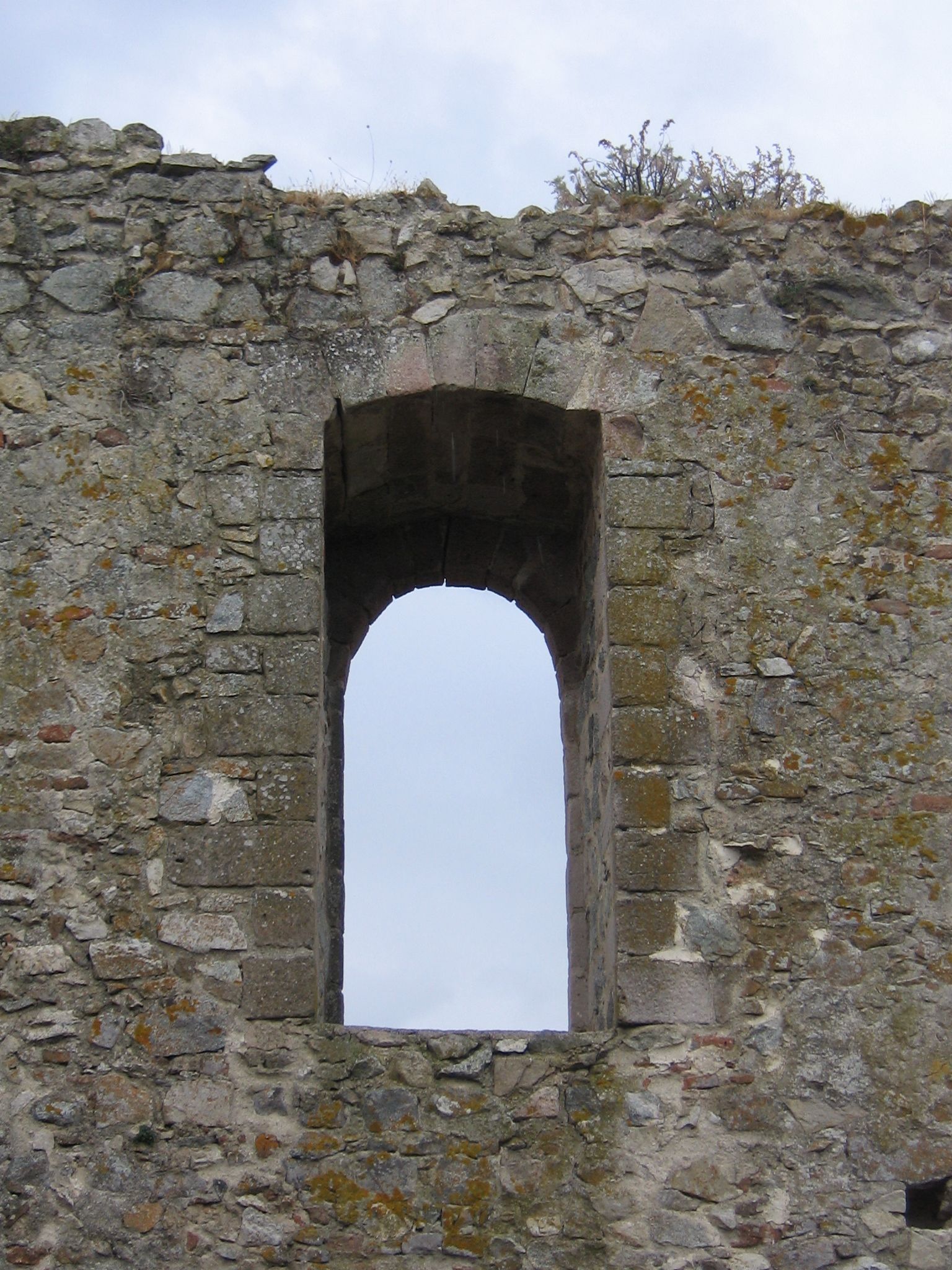

Below some other images, useful to start the design process.
But we'll talk about this tomorrow...
Below some other images, useful to start the design process.
Una grossa parte del lavoro era fatta ma il bello doveva ancora venire. Come utilizzare questo cumulo di informazioni? Di cosa ha bisogno questo luogo molto speciale?
Ma di questo parleremo domani...
Di seguito qualche altra immagine, utile per iniziare il percorso progettuale.
Ma di questo parleremo domani...
Di seguito qualche altra immagine, utile per iniziare il percorso progettuale.
Some other sections
![Sez1.jpg](https://steemitimages.com/DQmdtu6zFrYMSwiCGJe9T3Ruo2uWQHQS48tSUMgibKNDPSW/Sez1.jpg)
