使用g2创建柱状图/How to use g2 to make a bar chart
Summary:
Javascript has a lot of open source chart Libraries,g2.js is one of them,today i will show you how to create a bar chart by g2.
Javascript 有很多开源图表库，g2.js就是其中之一，今天教程将教大家如何使用g2.js去绘制一张柱状图。
- 兼容浏览器：IE, Chrome,Firefox等等
您能从本教程学到什么?
- 代码整体结构
- 怎么调用g2.js
- 怎么创建容器
- 怎么录入数据
- 怎么创建chart对象
- 怎么调用数据
- 怎么创建柱形以及渲染图表
需要的准备条件
- 你需要一个代码编辑器，比如atom，EmEditor等等,当然因为是文本编辑，可以直接通过浏览器打开，typora这类文本编辑器也可以进行代码编辑。
- 你需要下载g2.js（如果不下载到本地，也可以在线调用，参考要点2.）
本教程难度
- 简单
教程内容

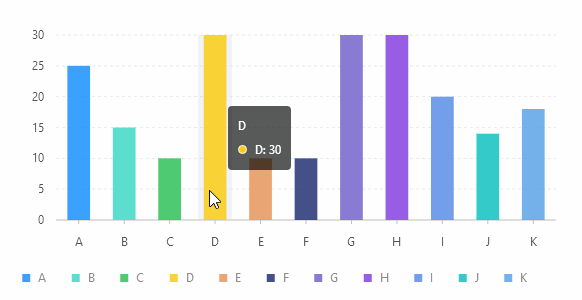

下面请先看一个简单例子：
要点1：代码整体结构
<html>
<head>
<title>bar chart</title>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
</head>
<body>
<div id="container-demo"></div>
<script>
//g2 code here
</script>
</body>
</html>
html结构，我们创建图表的代码是js语句，所以关键代码是放在< script>里面。下面将详细讲解关键代码。
要点2：怎么调用g2.js
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
如果本地没有g2.js库，可以使用其在线js资源。直接在head区域引用就可以了。
要点3：怎么创建容器
<div id="container-demo"></div>
在body区域内，创建名为：container-demo 的容器，名字可以随便取。
要点4：怎么录入数据
const chart_data = [
{ name: 'A', data1: 25 },
{ name: 'B', data1: 15 },
{ name: 'C', data1: 10 },
{ name: 'D', data1: 30 },
{ name: 'E', data1: 10 },
{ name: 'F', data1: 21.5 },
{ name: 'G', data1: 50 },
{ name: 'H', data1: 32 },
{ name: 'I', data1: 20 },
{ name: 'J', data1: 14 },
{ name: 'K', data1: 18 }
];
使用const 定义，此处使用 变量名为chart_data，有2组数据，前面name定义是名称，后面data1是具体数据。
要点5：怎么创建chart对象
const chart = new G2.Chart({
container: 'container-demo',
width : 500,
height : 400
});
container 指定图表容器
width 图表宽度
height 图表高度
要点6：怎么调用数据
chart.source(chart_data);
使用chart.soure() 函数， 此处调用 chart_data数据源。
要点7：怎么创建柱形以及渲染图表
chart.interval().position('name*data1').color('name')
chart.render();
chart.interval()创建图形，将name 和data1 分别映射到x轴和y轴。
.color('name')
是图例颜色，name映射到x轴，所以图例显示x轴name名称。如果此处设置为.color('data1'),则图例显示Y轴数值变化，实例为：
如果.color('name')，则图例显示的是x轴名称，实例如下：

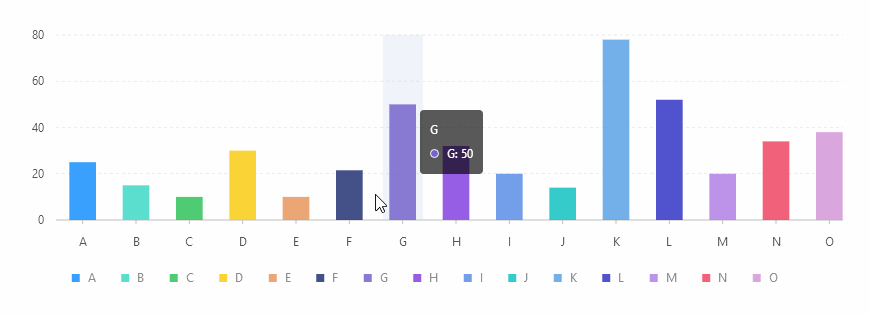

完整实例如下：
完整代码如下：
<html>
<head>
<title>bar chart</title>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
</head>
<body>
<div id="container-demo"></div>
<script>
const chart_data = [
{ name: 'A', data1: 25 },
{ name: 'B', data1: 15 },
{ name: 'C', data1: 10 },
{ name: 'D', data1: 30 },
{ name: 'E', data1: 10 },
{ name: 'F', data1: 21.5 },
{ name: 'G', data1: 50 },
{ name: 'H', data1: 32 },
{ name: 'I', data1: 20 },
{ name: 'J', data1: 14 },
{ name: 'K', data1: 78 },
{ name: 'L', data1: 52 },
{ name: 'M', data1: 20 },
{ name: 'N', data1: 34 },
{ name: 'O', data1: 38 }
];
const chart = new G2.Chart({
container: 'container-demo',
width : 900,
height : 300
});
chart.source(chart_data);
chart.interval().position('name*data1').color('name')
chart.render();
</script>
</body>
</html>
