Arduino中文教程---认识模拟输入并制作声控电灯

What Will I Learn?（将会学到什么）

• Arduino的模拟输入
• 连接声音传感器并获取声音数值
• DIY一个声控开关电灯

Requirements（所需元件）

• Arduino UNO 开发板
• MIC声音传感器
• LED与电阻、跳线

Difficulty（难度）

• 中等

Tutorial Contents（教程内容）

一、如何获取Arduino的模拟输入

Arduino的引脚上有标志带A的都是可以用户获取和输入模拟信号的

模拟信号：

可以理解为连续的信号。

数字信号：

可以理解为断续的0和1信号。

两者的区别可以参照下图

操作模拟引脚一般用如下两个函数：

• analogRead() 读取对应模拟引脚的模拟数值
• analogWrite() 写入模拟数值

二、Arduino如何连接声音传感器并获取传感器数据

使用的传感器为：MIC声音传感器

MIC传感器是对外界的声音进行检测，然后进行放大300倍的效果，然后输出模拟数值，适用于制作声控机器人、声控开关、声控报警等的制作。

MIC传感器有3个引脚

• 蓝色的引脚：用于传感器获取的声音数值进行模拟输出
• 红色的引脚：用于连接电源的正极，也就是arduino的 vcc或者5v
• 灰色的引脚：用于连接电源的负极，也就是arduino 的gnd

接线如下：

MIC传感器	arduino
蓝色	A0
红色	vcc
灰色	gnd

获取传感器数据：

​ setup函数初始化：

void setup()
{
   Serial.begin(9600); // 打开串口，设置波特率为9600 bps
}

​ loop主体函数：

  int val;
  val=analogRead(0);   //传感器接于模拟口0

​ 将获取到的数值打印到串口方便调试：

 Serial.println(val,DEC);//从串口发送数据并换行

​ 整合到loop函数：

void loop()
{
   int val;
   val=analogRead(0);   //传感器接于模拟口0
   Serial.println(val,DEC);//从串口发送数据并换行
   delay(100);
}

​ 全部程序：

void setup()
{
   Serial.begin(9600); // 打开串口，设置波特率为9600 bps
}
void loop()
{
   int val;
   val=analogRead(0);   //传感器接于模拟口0
   Serial.println(val,DEC);//从串口发送数据并换行
   delay(100);
}

打开串口监视框：（点击IDE的右上角）

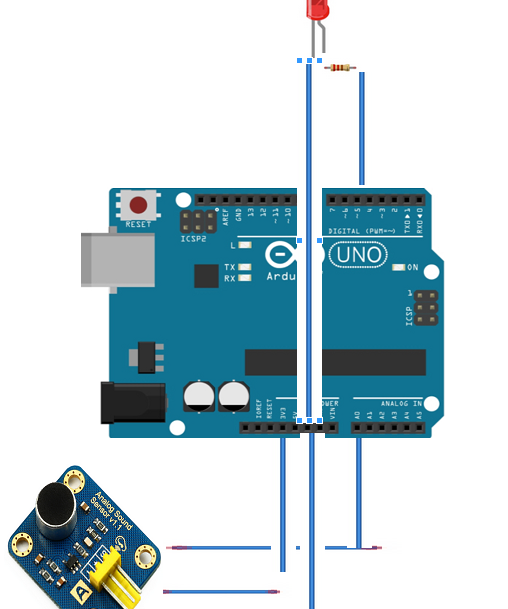

三、制作声控电灯

• 连接LED并实现数字引脚控制LED



  设置该数字引脚为输出模式：

  void setup() {
    pinMode(5, OUTPUT);
  }


  通过控制电平控制亮灭：

   digitalWrite(5, HIGH);
   digitalWrite(5, LOW);



• 结合声音传感器控制LED

  • 需求分析：当当前环境声音值大于100时，LED亮，小于100时，LED灭

  void loop()
  {
     int val;
     val=analogRead(0);   //传感器接于模拟口0
     Serial.println(val,DEC);//从串口发送数据并换行
     if(val > 100){
        digitalWrite(5, HIGH);
     }
     else
     {
        digitalWrite(5, LOW);
     }
     delay(100);
  }


  ​
