Certificador

En un post anterior aprendimos cómo colocar los conectores RJ45 en los extremos de un cable UTP. Esta vez vamos a aprender cómo certificar los cables; esto lo hacemos para verificar que el cable que hicimos funcione de la manera correcta. Tenemos que tomar en cuenta que una mala colocación de los conectores, afecta en gran medida el rendimiento y las características del cable.

Antes de empezar con los pasos para la certificación, hay que conocer cuáles son los parámetros que arroja el certificador y cuáles son los valores comunes:

1. Primero se muestra un resumen de la certificación; longitud del cable, cómo está la colocación de los pares, la categoría, el retardo natural y la distorsión que presenta el cable.

2. Luego, muestra las certificaciones realizadas al cable con la velocidad de transmisión obtenida.

3. Posteriormente muestra el estatus del cable, indicando si el retraso, la distorsión, el split y la colocación de los pares está correcta; de igual manera, indica si el cable presenta cross talk en el inicio y en el final del cable; estos parámetros se conocen como NEXT y FEXT.

4. En el siguiente parámetro muestra la longitud, el retraso y la distorsión por cada par de cobre, distribuidos en 12, 36, 45 y 78.

5. Finalmente muestra dos gráficas, la primera con la categoría del cable y la segunda con la velocidad de transmisión máxima que soporta el cable.

Ahora, expliquemos un poco sobre cada uno de los parámetros mostrados en los resultados de la certificación, para entender lo que significan:

1. Existen cables de categorías 3, 5, 5E y 6; dependiendo de la categoría del cable, se obtiene una velocidad y el porcentaje de fidelidad que tiene ese cable. Los valores ideales son son CAT5E o CAT6.

2. El retardo es el tiempo que tarda en ir la data desde un extremo a otro del cable. Los valores ideales se encuentran entre 50 ns y 100 ns.

3. La distorsión o skew representa la distorsión que presenta la data que va a circular por el cable. Los valores típicos se encuentran entre 3 ns y 8 ns.

4. NEXT y FEXT es la distorsión que presenta el cable, producto de las transmisiones vecinas; esta puede ser en el extremo cercano (NEXT) o en el extremo lejano (FEXT), según sea el caso. Esta se evalúa como aceptable o no aceptable.

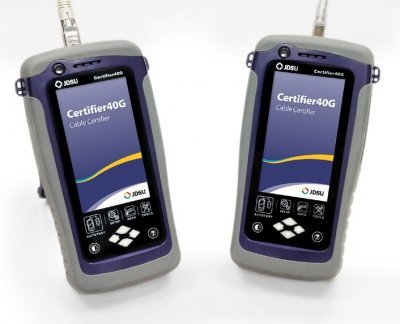

Ahora que ya conocemos lo parámetros, podemos empezar con los pasos de certificación del cable; para ello, sólo necesitamos un certificador en el que se conectará el cable y se presionará la opción de “Realizar certificación”. Luego de seleccionar esta opción, la evaluación del cable se realiza de manera automática con el aparato. Finalmente, se coloca el nombre del cable certificado para que se almacene en la base de datos del equipo, para una revisión posterior.

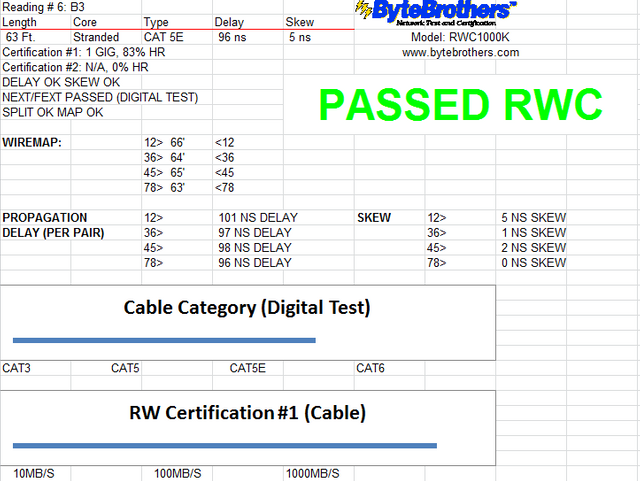

Para obtener los datos digitalizados de las certificaciones, se conecta el equipo a la computadora y se descarga el archivo .xls que se presenta; este es un archivo en excel que muestra los parámetros indicados con anterioridad. Aquí una muestra de cómo se ve dicho archivo.

Y así es como se realiza la certificación de un cable UTP con conector RJ45. Como verán, es un procedimiento sencillo y sin complicaciones, casi todo lo realiza el equipo con el que contamos.

Espero que este tutorial les sea de utilidad, para que puedan empezar con la certificación de sus propios cables UTP.
