Practica #2 - Arquitectura del computador
Como les dije iré trayendo mas practicas, espero que les agrade.
Materiales
- 1 Protoboard
- 1 Osciloscopio
- 1 fuente de poder
- Multímetro digital
- 5 resistencias de 330 Ω ½ W
- 1 circuito integrado 7400N
- 1 Minidip de varios interruptores
Mediciones previas
- 5 Resistencias de 330Ω ± 5% :
• 324
• 332 Ω
• 331 Ω
• 325 Ω
• 322 Ω
Con la siguiente data que el fabricante del circuito integrado 7400N nos proporciona:

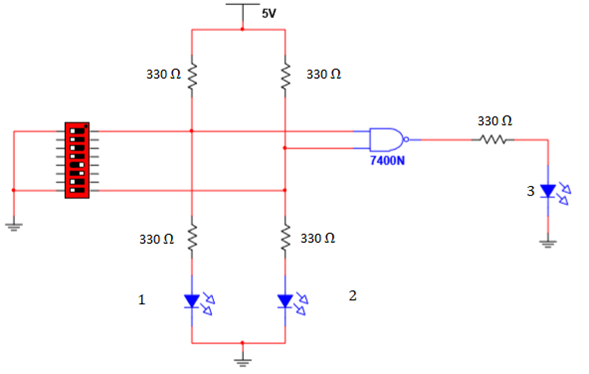

Se montó el siguiente circuito:
Como se dijo anteriormente, para montar el circuito mostrado, se verificó la conexión de la compuerta lógica (7400) con la data del fabricante. La compuerta necesaria es el NAND.
Se alimentó el integrado (en los pines indicados con VCC colocados a 5V y los indicados GND a tierra), es decir, el pin 14 a VCC y el pin 7 a tierra.
Se tomó en cuenta la representación de los nodos en el circuito del dibujo para llevar a cabo la práctica.
Cuando el diodo LED estaba encendido nos indicaba la presencia de un estado lógico 1 y si está apagado será un estado lógico 0.
Cuando los diodos 1 y 2 estaban encendidos, el 3 estaba apagado. Cuando el diodo 3 estaba encendido, los diodos 1 y 2 estaban apagados.

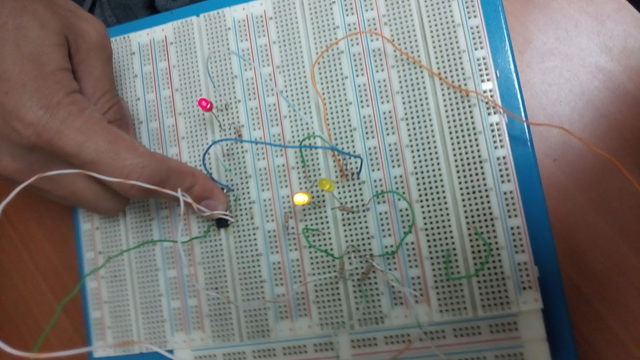

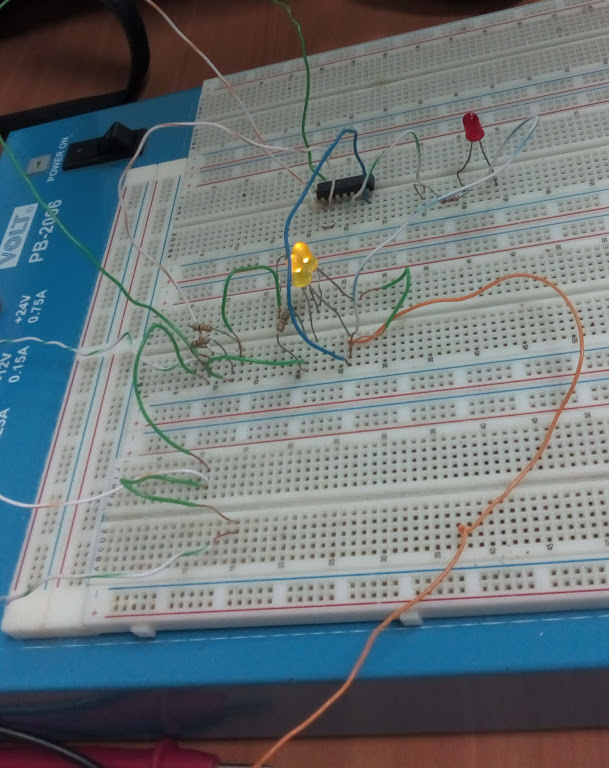

Aquí les presento el circuito montado:
Al no funcionar el minidip con varios interruptores, se tuvo que desconectar para que funcionara y funcionara el circuito para que prendiera un LED amarillo y se prendiera el otro LED rojo.
Conclusión
En cuanto a los materiales utilizados, se puede concluir que:
Durante la práctica los estudiantes aprendieron cómo funcionan los circuitos integrados y cuál es su estructura interna. Además, aprendieron como dicha estructura puede variar dependiendo del fabricante o de la compuerta lógica que se necesite.
Los circuitos integrados deben tener alimentación propia para su funcionamiento. Los pines de alimentación pueden variar según el fabricante y modelo pero la mayoría de los casos, el pin 7 va conectado a tierra y el pin 14 a VCC.
Además, se utilizó por primera vez el interruptor dip, dicho dispositivo permite personalizar o modificar el comportamiento del hardware o un circuito determinado, en esta práctica fue utilizado para simular una tabla de verdad 22 que en este caso correspondería a la tabla del NAND.En cuanto al funcionamiento del circuito se puede concluir que:
Se trata de un circuito que simula el comportamiento de la tabla de verdad de la compuerta lógica NAND utilizando el dip para cambiar los valores del circuito. Donde A es el led 1, B es el led 2 y la salida corresponde al último led, el 3.
