Perforación petrolera básica parte IV
¿Arremetida?
Para poder entender el concepto de arremetida hay que comprender algunos conceptos básicos como:

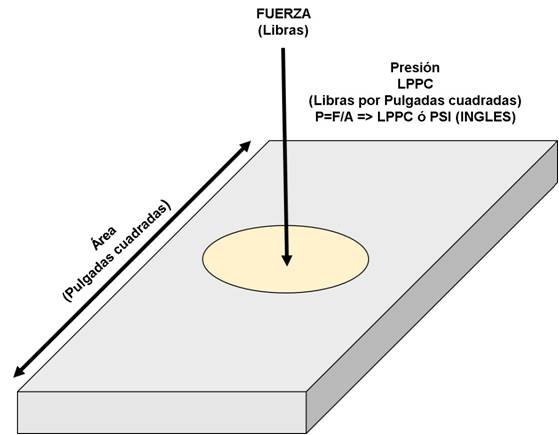

Presión; es la fuerza que se aplica a una determinada zona u área, que comúnmente se utiliza la unidad lppc (Libras por pulgada cuadrada).

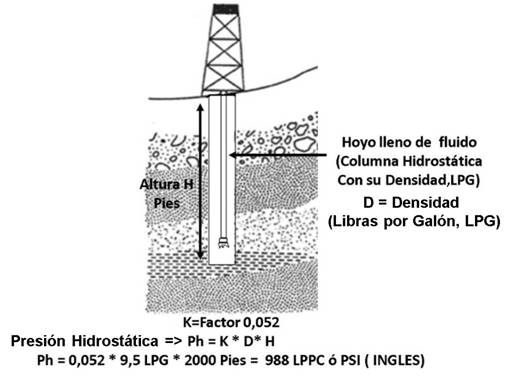

Presión hidrostática (Ph); es la presión ejercida por la columna de fluido estático que llena un hoyo, en este caso el pozo petrolero. Esta se obtiene multiplicando el factor (K), por la Densidad del fluido en libras por galón (Lpg) y por la Altura del fluido dentro del hoyo en pies (H).
Presión de formación o Yacimiento (Py); También conocida como presión de poro, es la presión ejercida por los fluidos dentro de los poros de una formación que pueden ser agua, petróleo o gas. Estas se clasifican en:
| Subnormal | Normal | Anormal |
|---|
| Gradiente agua dulce | Gradiente agua salada |
|---|---|
| 0.433 PSI | 0.465 PSI |
Gradiente de Presión (Gp): Gp=K * D.
K (Factor 0.052, Libras por Pulgada Cuadrada/Pie)
D (Densidad del Fluido en libras por galón)
Agua Dulce = Gp = 0.052 *8.33 lpg = 0.433 Psi/pie.
Agua Salada = Gp = 0.052 *8.95 lpg = 0.465 Psi/pie.
Presión de fractura (Pf); es la presión necesaria para inyectar fluido a un yacimiento, fracturándolo, es decir, producir una ruptura en las paredes del hoyo, en consecuencia se produce una pérdida del fluido hacia la formación.
Relación de presiones
Para poder perforar un pozo hasta su objetivo en condiciones seguras para las operaciones, debe existir una relación preestablecida entre las presiones involucradas. Como las siguientes:
Ph < Pf; La presión hidrostática siempre debe ser menor a la presión de fractura para evitar pérdidas de circulación o en el peor de los casos, una pérdida total del Fluido causado por la fractura de la formación.
Ph > Py; La presión hidrostática siempre debe ser mayor a la presión de formación o yacimiento, para evitar el flujo de fluidos desde el yacimiento hacia el pozo.

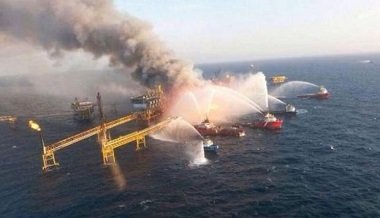

Arremetida; Al no cumplirse por ejemplo cualquiera de las relaciones anteriormente descritas (Ph>Py ó Ph<Pf), frecuentemente ocurren las arremetidas, es decir, la invasión de los fluidos contenidos en la formación dentro de sus poros hacia el hoyo, que de paso sino controlamos dicha arremetida de una manera adecuada y rápida, se produce un brote incontrolable de fluidos a la superficie provenientes de una o más formaciones, dicho de otra manera un reventón. Las consecuencias indeseables; explosiones, incendios, destrucción de los equipos de perforación, daño parcial o total del pozo y lo peor de todo pérdida de vidas.
Causas de una arremetida
Llenado inadecuado del hoyo; A medida que se saca la tubería de perforación el nivel de lodo en el hueco disminuye ocasionando la reducción de la presión hidrostática, debido a que el volumen ocupado por los tubos extraídos, no es reemplazado por fluido de una manera rápida, por lo tanto, es necesario controlar que el volumen de fluido en el hoyo se mantenga a nivel, es decir, que se mantenga el hoyo lleno, que la relación Ph>Py se mantenga y evitar así una arremetida.
Densidad insuficiente del lodo; Si se perfora una formación con una densidad del lodo inadecuada, será incapaz de controlar la presión de la formación, en caso de que la densidad sea muy baja los fluidos de la formación invadirá el hoyo, sin embargo, en el caso de densidades altas del lodo, puede exceder el gradiente de fractura ó presión de fractura de la formación y producir un reventón subterráneo.

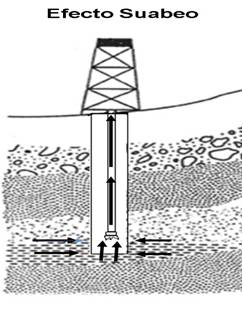

Efecto de suabeo (succión – achique); Este efecto ocurre cuando se extrae la sarta o tubería de perforación muy rápido, disminuyendo la presión hidrostática causado por el vacío creado en el fondo del hoyo. Este vacío se produce cuando se saca la sarta con demasiada rapidez.
Pérdida de circulación; Esta se origina con la disminución en la altura de la columna hidrostática, lo cual reduce la presión ejercida en el hoyo por dicha columna, si la presión de formación se hace mayor que la que ejercida por la columna hidrostática, ocurrirá una arremetida.

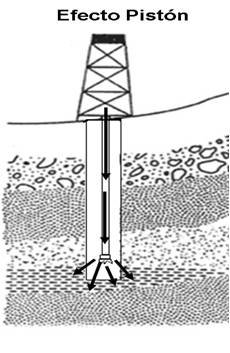

Efecto pistón; La presión de surgencia, es la ejercida por el lodo hacia la pared del pozo debido al movimiento descendente de la tubería de perforación, bajar dicha tubería de manera rápida, puede provocar una pérdida de circulación y originar una arremetida. Esto se puede prevenir al controlar la velocidad de bajada de la tubería de perforación.
Arremetida del taladro en Venezuela, estado Monagas
(El vídeo no es mi autoría, le pertenece a: Hg.Wolfurious en youtube)
Fuente:
Manual de control de pozos básico (en físico).
Inpark Drilling Fluids, S.A.
Las mayoría de las imágenes fueron hechas por mi en paint
Gracias por leerme. ¡Saludos!
