Aplicación Remota vía Web

Saludos amigos de las diferentes comunidades, en el siguiente post voy a describir un proyecto que he venido desarrollando de diseño electrónico, partiendo del principio de los laboratorios remotos. Basado en las Tecnologías de la Información y Comunicación (TIC), utilizando la Internet y las diferentes aplicaciones Web, se implanta un sistema de educación a distancia, con acceso y control remoto de dispositivos y equipos electrónicos.

Introducción

El proyecto es desarrollado para un laboratorio de motores eléctricos, usados para el desarrollo del pensum para las carreras de Ingeniería. El proyecto aplica el concepto de laboratorio remoto para atender a los estudiantes de dicho laboratorio a través, de un sistema que coordine, ejecute y evalué las prácticas usando Internet.

Desarrollo de la fase de hardware:

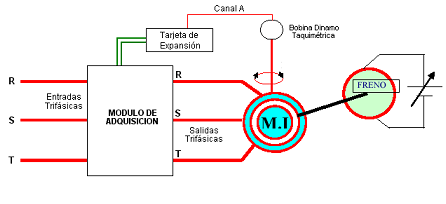

Está conformada por motores de inducción de corriente alterna trifásicos. También contiene el módulo de adquisición de datos (DAQ) de los motores. La DAQ es una tarjeta electrónica que se encarga de leer los datos de voltaje y corriente provenientes de los sensores conectados a los motores AC.   La imagen a continuación representa la conexión física del sistema en un proceso de medición de carga del motor AC.

La fase de software:

Contiene los programas elaborados en lenguaje gráfico LabVIEW para adquirir y medir señales para su procesamiento en tiempo real en una computadora. Acá se desarrollan programas que representan los diferentes instrumentos de medición utilizados en los laboratorios amperímetros, voltímetros y vatímetros trifásicos. A continuación se presenta el programa de un medidor de potencia Trifásico, que trabaja con cálculos de las potencias activa, reactiva y aparente.



La estructura de los programas de medición, se basa en la configuración de la comunicación con la DAQ, los procesos de calibración de los datos recibidos y el procesamiento de la señal. En las siguientes imágenes se observa parte de los códigos de programación del instrumento virtual de medición.

1) Configuración de la comunicación.

2) Calibración de los instrumentos de medición.

3) Procesamiento de las señales.

Requerimientos para el desarrollo del proyecto:

Los programas elaborados se basaron en PHP, Html, Mysql, ActiveX LabVIEW, usando servidores Web, que permiten controlar los programas de medición desde Internet incrustados en páginas Web. Estos programas mantienen la comunicación en tiempo real con los procesos físicos de los motores. Esta etapa incluye manejo de bases de datos y control de acceso a páginas Web, estos procedimientos serán explicados en publicaciones posteriores a este post.

Conclusión:

El sistema integra los aspectos relacionados con el control de acceso a laboratorios, fundamentos teóricos, acceso a los equipos del área de trabajo y ejecución de la práctica en tiempo real. Persigue el objetivo de incrementar el número de estudiantes atendidos en el área de laboratorios, llevando el recurso a Internet sin perder el contacto con el sistema real.

Gracias por prestar su atención a esta actividad que me apasiona y con el apoyo de ustedes podré realizar una explicación más detallada en esta área de interés.
