Identificando Antenas de Telecomunicaciones

¡Saludos Steemianos! 🙋

Espero que hayan pasado una linda Navidad y les deseo a todos un año lleno de éxitos en la comunidad de Steemit . A continuación en este post voy hablar sobre las distintas antenas de telecomunicaciones que existen, para que sirven cada una de ellas, cuales son sus usos y como identificarlas.

Me imagino que mas de una persona ha pasado cerca de esas torres altas pintadas de color rojo y blanco (Radiobases) o ha estado cerca de esas antenas gigantes con forma parabólica, o incluso en sus casas sobre el techo tienen esas antenas que parecen solo unas varas de metal puesta una al lado de otra, pues todas estas cumplen una importante función en las telecomunicaciones.

Foto: Lado Izquierdo, Selfie con radio base de fondo ubicada en el cerro El Calvario Maracay. Lado derecho, conjunto de antenas y torre ubicadas en la zona Las Delicias Maracay, Venezuela.

📡 📶📡 📶📡 📶📡 📶📡 📶📡 📶

1. RADIO BASES

En primer lugar empezare hablando sobre las radio-bases, como las mencione al principio estas son estaciones en donde construyen torres que sostiene una o mas antenas, normalmente están situadas en lugares muy altos como son las montañas o sobre edificio.

Fuente

2. ANTENAS PARABÓLICAS

En segundo lugar tenemos las antenas parabólicas, estas se caracterizan por tener un reflector con forma parabólica en donde las ondas que recibe se reflejan en ella y luego van a un punto que se llama foco, que es la parte del centro.

Fuente
Fuente
Fuente

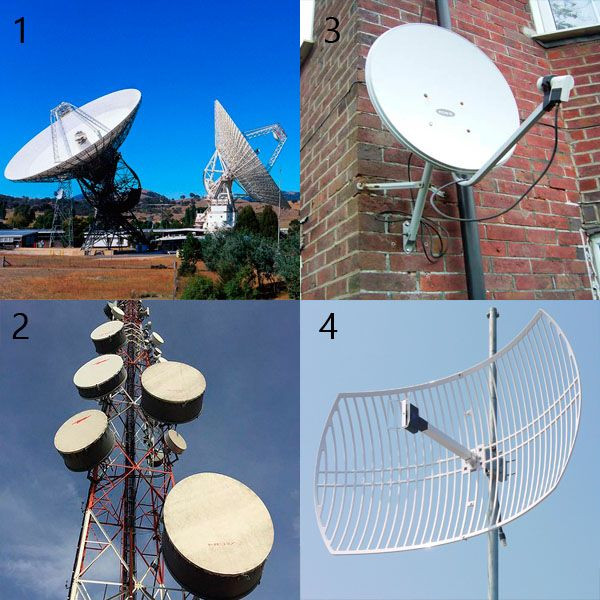

Las antenas que aparecen en la foto n°1, se utilizan para enviar y recibir información y se clasifican por ser antenas direccionales, o sea, que concentran toda su radiación hacia un solo punto. Su uso principal es enviar o recibir señales de algún satélite que preste un determinado servicio como televisión, GPS, telefonía, etc.

La antena n°2 tiene las mismas características que las anteriores, solo que esta presenta un recubrimiento en la parte frontal de seguridad para evitar daños internos y por eso tiene la apariencia de un tambor.

La antena n°3 se llama Offset, esta a diferencia de la primera tiene el foco mas desplazado y es mas ovalada que parabólica. Esta antena la vemos mucho afuera de los apartamentos o en los techos de las casas como proveedoras del servicio de televisión satelital.

La antena n°4 presenta casi las mismas características que las anteriores, solo que su diseño es diferente, tipo parilla.

3. ANTENAS YAGI

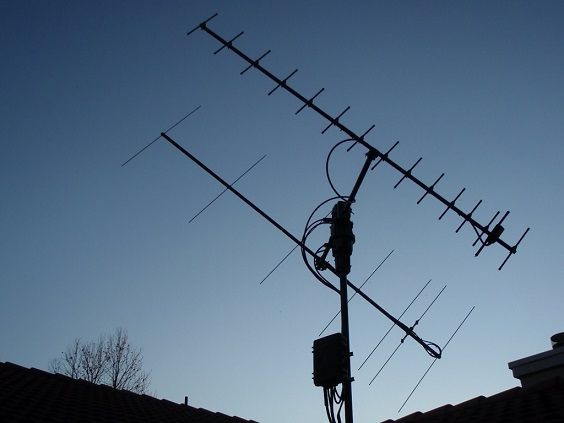

En tercer lugar tenemos a la antena mejor conocida como Yagi-Uda, es la que comúnmente vemos arriba de los techos de las casas para captar señales de televisión, pero estas también se destacan en la parte de telefonía y los radio aficionados, incluso la utilizan para darle mas alcance a la señal de Wi-Fi.

Fuente

Como estas antenas son direccionales, como dije anteriormente reciben y emiten hacia una sola dirección, estas se deben rotar hasta conseguir una buena señal ya que deben apuntar hacia la central que envía la señal.

4. ANTENAS SECTORIALES

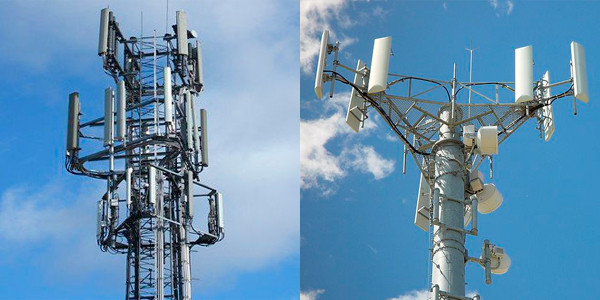

Estas antenas como su nombre lo dice se utilizan para cubrir sectores, ya que estas también son direccionales, por lo tanto se utilizan o colocan mas de una antena para poder cubrir una circunferencia, o sea, 360° del sitio.

Fuente
Fuente

En cuanto a su uso, estas se utilizan en estaciones base de telefonía celular, en comunicaciones por redes Wi-Fi de exteriores y pueden abarcar de 4 a 5km.

5. ANTENAS MONOPOLO VERTICAL

Llegando casi al final tenemos a la antena monopolo, es un brazo recto de forma vertical. Esta antena la vemos comúnmente encima de los vehículos para captar las señales de radio.

Fuente
Fuente

Esta antena se caracteriza por irradiar a 360°, o sea, omnidireccional. Estas deben funcionar encima de un plano de tierra, quiere decir sobre una superficie plana.

6. ANTENAS DIPOLO

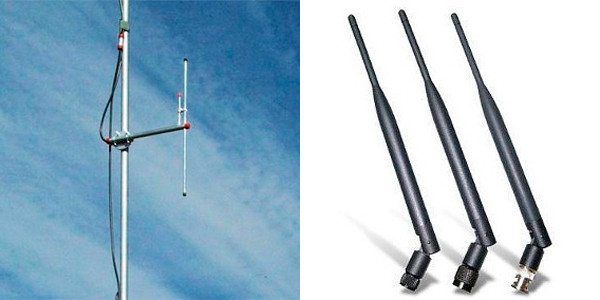

Y por ultimo tenemos a las antenas dipolo, este tipo de antena irradia prácticamente a 360° (omnidireccional). Y constan de dos elementos rectilíneos de la misma longitud. Están diseñadas para transmitir o recibir ondas de radiofrecuencia.

Fuente
Fuente

Este tipo de antenas se pueden orientar de forma horizontal y vertical, y frecuentemente las vemos en los routers y modems con Wi-Fi.

Aparte existe otro tipo de diseño de antenas dipolo, como son las construidas en laminas con recubrimiento de cobre o también conocidas como baquelitas, en donde el diseño es impreso y plasmado sobre dicha baquelita.

Foto: En la universidad tuve la oportunidad de realizar una antena Dipolo como proyecto de una materia.

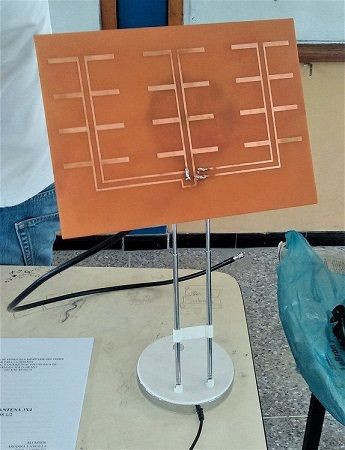

Foto: Mi antena lista y terminada para ser evaluada. Su propósito era irradiar lo máximo posible conectada a un router con Wi-Fi.

Sin mas nada que agregar, solo espero sus comentarios y
que les guste mi post. Gracias.
