FALLAS EN PAVIMENTOS RÍGIDOS

El agrietamiento es definido como una separación de las losas de un pavimento en dos o más partes debido a las grietas. Las grietas pueden definirse por su origen, su orientación respecto del eje de la vía, su ubicación dentro de la losa y su forma. Al tamaño de su abertura y a la cantidad de grietas por unidad de área se les denomina severidad y extensión, respectivamente.

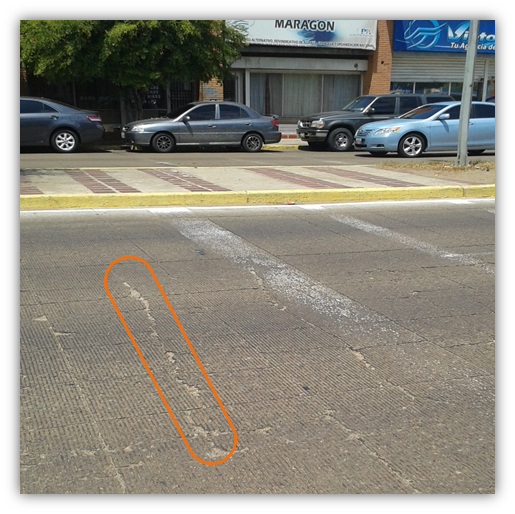

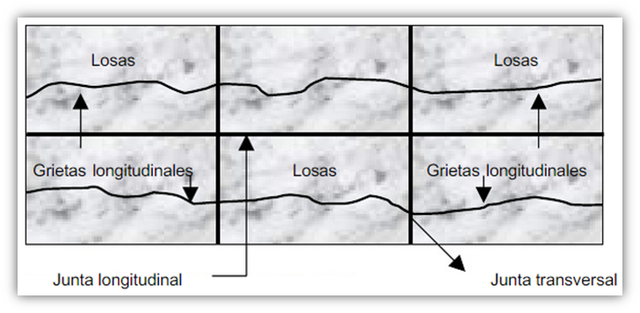

GRIETAS LONGITUDINALES

1. Definición:
   Son aquellas que siguen un curso aproximadamente paralelo a la línea central del pavimento. Pueden deberse a anchos de vía excesivos omisión o mala ejecución de la (s) junta (s) longitudinal (es), contracción lateral, o inadecuada capacidad soporte de las capas inferiores.

2. Niveles de Severidad:
   Ligera: De menos de 1 mm a 10 mm de ancho.
   Moderada: De 11 mm a 25 mm de ancho.
   Severa: De más de 25 mm de ancho con astillamiento y/o desnivel.

3. Causas:

• Anchos de vías excesivos.
• Omisión o mala ejecución de las juntas longitudinales.
• Contracción lateral.
• Perdida de soporte de la fundación.
• Gradientes de tensión por cambios climáticos.

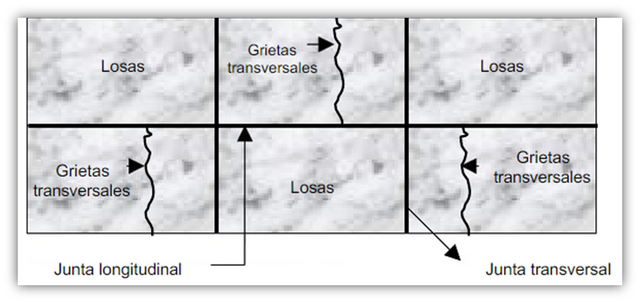

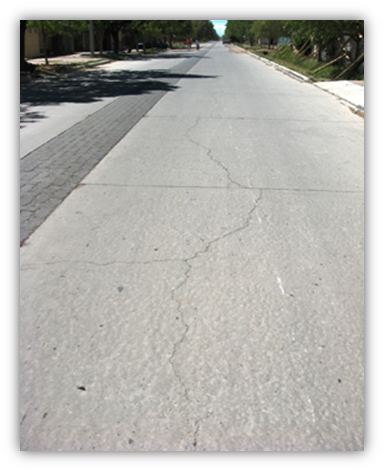

GRIETAS TRANSVERSALES

1. Definición:
   Son aquellas que siguen un curso aproximadamente en ángulo con la línea central del pavimento. Pueden deberse a largos de paño excesivos (omisión o mala ejecución de las juntas transversales), bajo soporte de la sub-rasante o cargas excesivas. Normalmente están asociadas con el espaciamiento entre juntas, en cuyo caso se desarrollan en la parte media de la losa.

2. Niveles de severidad:
   Ligera: De menos de 1 mm a 10 mm de ancho, sin astillamiento o desnivel, hasta un muy ligero astillamiento o desnivel.
   Moderada: Grietas simples o múltiples de 11 mm a 25 mm de ancho con ligero a notorio astillamiento o desnivel.
   Severa: Grietas simples o múltiples de más de 25 mm de ancho con astillamiento, desnivel y detritos atrapados en ellas.

3. Causas:

• Omisión o mala ejecución de las juntas transversales.
• Bajo soporte de la sub-rasante.
• Cargas excesivas.
• Espaciamiento entre juntas, en cuyo caso se desarrollan en la parte media de la losa.

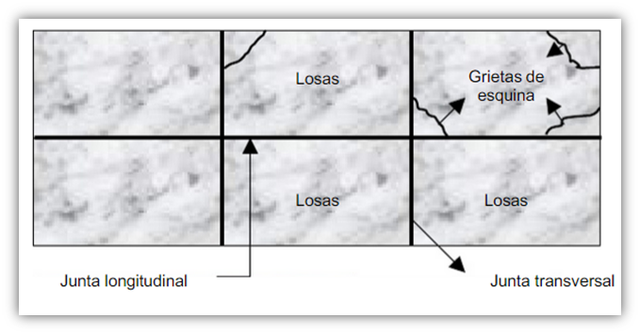

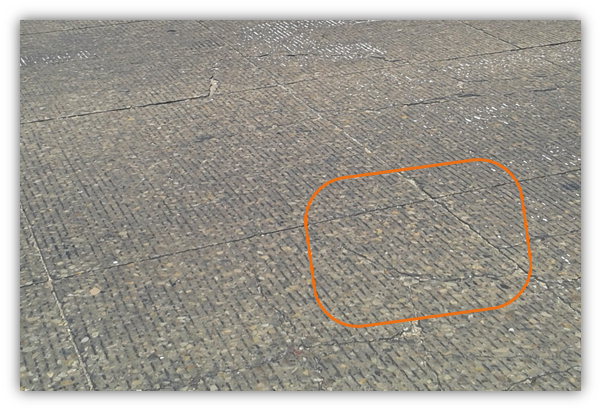

GRIETAS EN ESQUINAS

1. Definición:
   Son aquellas ubicadas en las esquinas formando un triángulo con un borde o junta longitudinal y una junta o grieta transversal. El tamaño del triángulo así formado es generalmente de 0.3 m. (1 pie) y con pocas excepciones no mayor de 0.60 m. (2 pies). Pueden deberse a soporte insuficiente de la sub-rasante o la concentración de esfuerzos debidos a movimientos de la losa por acción de la temperatura. Algunas se extienden en todo el espesor de la losa y otras comienzan en la superficie y progresan en ángulo hacia la junta.

2. Niveles de Severidad:
   Ligera: De menos de 1 mm a 10 mm de ancho
   Moderada: De 11 mm a 25 mm de ancho
   Severa: De más de 25 mm de ancho con astillamiento o desnivel

3. Causas:

• Sobrecarga en las esquinas.
• Soporte insuficiente de la sub-rasante.
• Concentración de esfuerzos debido a movimientos de la losa por acción de la temperatura.
