Machine Vision (nano measure): part.2 : Camera 선택 방법
Machine Vision에서 가장 중요한 부분 중에 하나는 Vision Camera 선택이다.
사람에게 눈이 있듯이, 측정을 하기 위해서는 사람의 눈에 해당되는 카메라가 필수 요건이기 때문이다.
일반적으로 카메라를 선택할 때는 초당 몇 Frame으로 Grap을 하는지, Speed만 생각을 하여, 선택을 한다.
하지만, Vision에서 카메라 선택은 매우 중요한 조건들을 살펴 보아야 한다.
[조건]
- 사용될 조명의 파장대는 얼마인가?
조명마다, Wavelength가 다르며, Camera 또한 Spectral Response가 다르기 때문에 조명에 따른 최적의

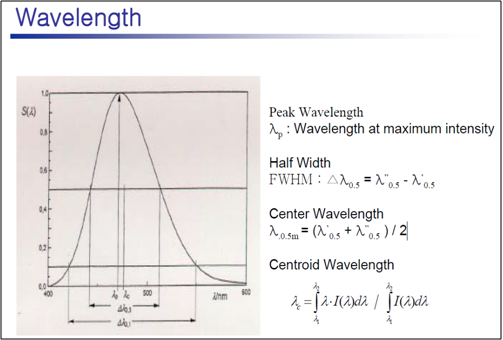

Camera를 선택하여야한다.(중심파장개념)

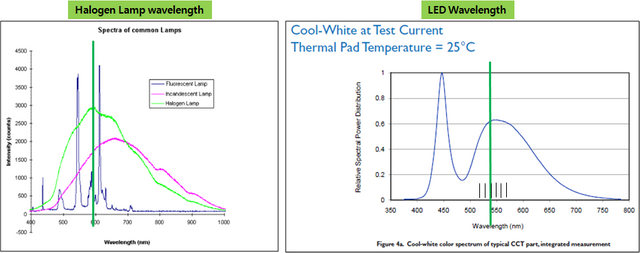

[조명에 따른 Wavelength]
녹색 라인이 중심파장의 위치임.

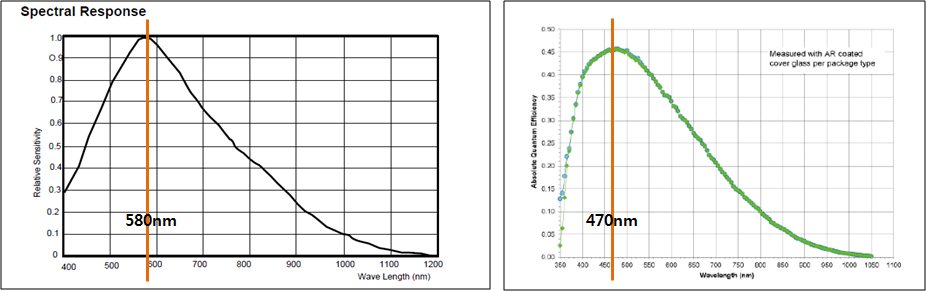

[Camera Spectral Response]
위의 그림 처럼, 카메라의 Spectral Response이 다르기 때문에, 조명의 중심파장과 카메라의 Spectral Response
중심값이 일치가 되도록 선택하는 것이 매우 중요하다. - Pixel resolution
Target으로 하고 있는 패턴에 따라, Camera의 Cell Size가 매우 중요하다.

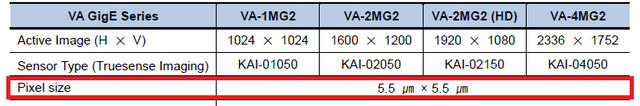

Camera Specifications에 보면 Pixel size에 대한 정보를 볼 수 있으며, 아래와 같다.
Pixel size는 Field of view에서 얼마 만큼의 분해능을 가지고 있는지 결정을 할 수 있기 때문에 매우 중요한 요소이다.
예를 들면, 위의 표에서 VA-1MG2 카메라일 때, 1024X1024 의 1 pixel이 5.5um의 Resolution을 가지고 있으므로,
분해능은 5.5um가 된다. 만약에 배율을 10배를 높인다면,
5.5um/10배 = 0.55um의 1 pixel 분해능을 가지고 있으며, 총 Field of view는 1024X0.55=563.2um 이된다.
카메라를 선택할 때 더 많은 정보가 때에 따라 필요 할 수 있다. 광학적 Field 에 따른 camera inch 선택등이 필요 할 수 있다.
Finish : Part.2
