复杂气固催化过程之烷氧基硅烷的直接合成(续 5)
11. 气固催化反应平推流实验模型
11.1 综述
下面讨论非全混流的系统设计。平推流装置的设计不容易,非全混流是所有平推流或近似平推流装置的总称。 这类设计可以有很多,以下讨论典型的四种,仅以此示意非全混流实验模型设计原理。 由这一原理,可以导出各种各样的平推流或近似平推流装置。
11.2 平推流反应器的概念设计

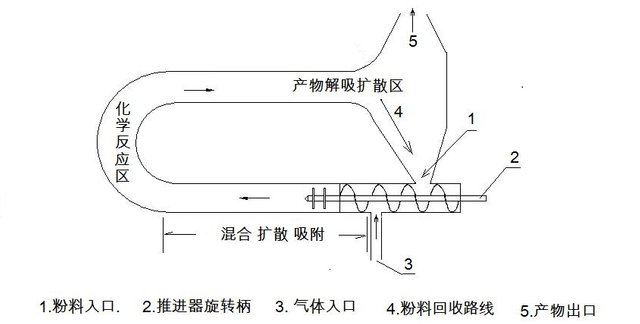

一种气固复杂反应的平推流反应器的概念如图 11.1 所示。
图11.1 平推流反应器示意图
反应器具有循环结构,固相物料及催化剂先放入加料斗(1)中,(2)为推进器旋转轴, 电机带动推进器旋转,将固相物料从加料斗(1)处吸入并沿箭头所指方向向前推进, 在原料气入口(3)处又吸入原料气,在混合扩散区完成混合扩散过程,被吸附,再被后来的物料推向前进, 进入化学反应过程,在产物减压解吸区完成解吸过程, 气体产物从产物排出口(5)排出反应器,未反应的固相物料沿(4)的方向沉降入固相物料加料斗,进入下一个周期。 只要原料气的流速恰当,该反应器内的流动为平推流。
如果反应物不是固体,而是液体,其产物为气体,可行性更好。
11.3 脉冲反应器

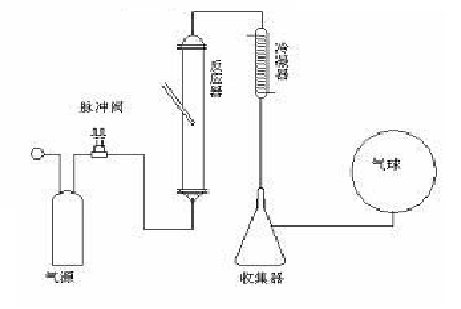

如图 11.2 所示,脉冲反应器主要由以下几部分组成:
- 反应器:一根直管,内部预装经过标准处理过的硅粉与催化剂的混合物。外包加热系统并测量反应器内温度的传感器。 下部为气体入口,气体经适当分配后进入料层,顶部设气固分离设备,产物气流向产品收集器;
- 原料储罐:气体或液体原料存储在储罐中,预热气化到指定压力待命;
- 脉冲阀:带脉冲发生器的电磁阀,一端连接原料气罐,常闭;出口连接反应器下部入口;
- 产物收集器: 产物经冷凝收集于收集器;
- 尾气收集袋: 尾气收集于尾气袋中。
图11.2 脉冲反应器示意图
脉冲流是最廉价的近似平推流,可以用来实验测定和估计某些工程参数并探讨平推流的效能。
常规控制。反应器内粉层高度,催化剂与硅粉的比例及活化方法,反应温度,反应压力,甲醇纯化处理方法,溶剂品种、处理方法及用量,等等。
测试项目。色谱测试:产物中甲醇% Me,三甲氧基硅烷%TMS,四甲氧基硅烷% TTMS。 估计:甲醇转换率MTP。必要时还可以增列其他考察项目。
输出 X :
- 脉冲周期长度 Pa,
- 单个脉冲长度Po(脉冲阀开启时间,Pa-Po为关闭时间),
- 醇气化压力 P(决定了脉冲强度),
- 是否惰性气体载流 G(氮气或氢气)及流量。
11.4 螺旋式反应器
图11.3 螺旋式反应器示意图
这是一种平推流。反应器为一个两层结构,外层为一个标准的反应釜,中间为一个桶状结构,带一螺旋式搅拌器。固体反应物预先加入釜内,加热到指定温度后,电机带动螺杆旋转,原料气从下面吸入,与固体物料混合,扩散,沿轴向提升向上行进。完成反应后,在顶部解吸排出反应器,固体物料从反应器外层沉降循环。
反应器的内层与外层空间恰当配合以保证空间效益。反应器的内层长度 L 的高度以一个反应周期为度。原料气的馈送速度与螺杆的旋转速度应该恰当配合,调节得使原料气进入到达顶端时,一个反应周期完成,或略有富余。 反应器设计完成后,实验参数实际上只有两个:原料气流速,和螺杆转速。
在同一配方体系下,系统的能力取决于内筒的容积、原料气流速和螺杆转速。加快原料气流速和螺杆转速,则必须加长内筒的长度 L。如果解离剂及催化剂的效率更高,相应可以提高原料气流速和螺杆转速,从而提高系统的总效率。
11.5 串联釜反应器
串联反应器是实现复杂反应的合适装置,如果需要加装其他物料如溶剂皆按容积比加入。
原料气进入一个全混釜,扩散会非常快,很快分散到该釜的每个角落。紧接着,原料气很快被均匀地吸附。 这是全混釜的优点。如果在该釜中实现了反应 (4.1),未被吸附的原料气汇合产物流进入反应器的顶端,排出该釜。硅粉体留在原釜中。
如果存在第二釜,第一釜排出的气体作为第二釜的输入,动作与第一釜类似,不同的是进入第二釜的气体是混合体,体积流速比前一釜的入口小,减小的比例与产物的分布依赖于前一釜中的反应的速率和停留时间。如果实现了完全的反应,体积减半。因此,第二釜的容积也应该减小,减小的比例依赖于第一釜的反应状态。
若采用连续流,前期被吸附的气体还没有完成其化学吸附周期,新的原料气接踵而至,先期原料气完成其化学吸附周期之后,立即汇入原料流,成为混合流。后期来到的原料气,一部分填补先期完成化学吸附周期解吸退出的空位,另一部分与先期的产物混合,返混没有避免。幸而我们需要的产品是 B3,允许一定的返混。这就要求恰当的停留时间分布。为了有效避免副产物,醇流应该是断续流或脉冲流。建议由恒流惰性气体载流脉冲醇气流。这样,串联釜反应器是脉冲反应器的延伸。可以由脉冲反应器测定有关参数,然后设计串联反应器的级数,体积分布,产量和醇流速。
一个脉冲原料气进来,原料气很快被均匀地吸附。多余的未被吸附的原料气流入第二釜,完成与第一釜同样的动作。完成其化学吸附周期之后,被推动前进。载流惰性气体(如果有)将推动产物流,腾位给下一个脉冲原料气。这将是良好的流动。原料气的转换率将非常高,副产物将非常少。
在脉冲反应器中测得的参数,在串联反应器上应该统调调整,以适应串联反应器。如果串联反应器是全混的,载流是否还需要?需要实验决定。应该参考成本决定。
后记:
1996年 4 月,一朋友私托笔者为某装置做一正交试验设计,以解决其质量问题。我觉得该装置的实验模型存在严重缺陷,作此文为复。该课题专家认为,他们的模型不一定错,我的模型也不一定对。拒绝我的建议,关闭了该系统。实验模型是猜想,难以符合实际机制,只能逼近。两种猜测没有对错之分,只有合理程度之分,都必须接受实践的检验,发现问题都需要修正。为防第三方用同一主题申请专利,2002 年,笔者以个人名义申请了国家发明专利,于2006年获得国家专利局授权,专利号 ZL02113594.0。笔者没有钱,没有能力实施。为方便有心者实施,我及时向专利局声明放弃专利权。现将我的原稿加以补充和修订,予以公布。参 考
- 幸松民,王一璐,《有机硅合成工艺及其应用》,化学工业出版社,北京,2002
- (苏)涅克拉索夫著,张青莲等译,《无机化学教程》,北京,高等教育出版社,1953
- 严宣申,王长富,《普通无机化学》,北京大学出版社,1987
- 陈甘棠 主编,《化学反应工程》,化学工业出版社,北京,1981
- 黄恩才 主编,《化学反应工程》,化学工业出版社,北京,1998
- 南京大学物理化学教研组等编 ,《物理化学》,人民教育出版社,北京,1961
- 傅献彩,沈文霞, 姚天扬, 《物理化学》,(第四版),人民教育出版社,北京,1990
- 周公度,《结构化学基础》,北京大学出版社,(1989)
- (美)Charles N.Satterfield 著, 庞礼译, 《实用多相催化》,北京大学出版社,1990
- HANDBOOK OF CHEMISTRY AND PHYSICS 82ND (2001-2002)
- 烷氧基硅烷的直接合成工艺, ZL 02113594.0 (2002)
- 胡华明,胡文斌,李凤仪 直接合成三烷氧基含氢硅烷反应器分析, 《化工中间体》,2006年5月号, (2006)
- 杨春晖,张 磊,李 季,杨 恺,葛士彬,胡成发,直接法合成三烷氧基硅烷的研究进展,《有机硅材料》Vol.24(1),(2010)
