Eagle PCB设计
1. 元器件的放置
提前需要考虑的事
- PCB Layout是一种艺术。
- 设计要有利于制造，比如电阻，LED方向相同，这会有利于制造者安装，测试和检查。

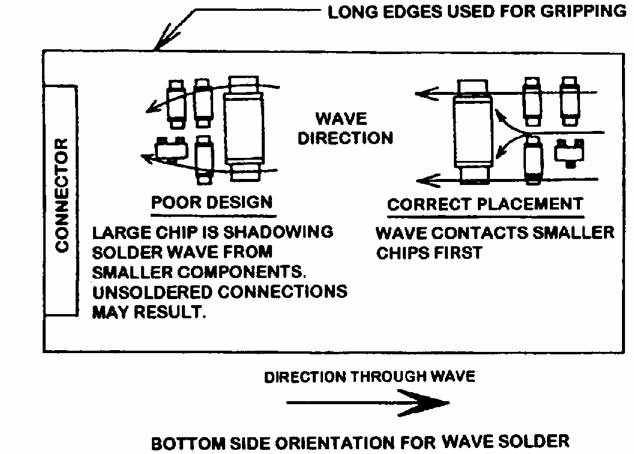

- 注意元器件间的联系，高的元器件不要阻碍低的元器件，这有利于贴片机的贴片。
- 要留出足够的空间来布线。
- PCB中元件放置需要：将原理图转为PCB Layout；放置元器件，原则是连线最短，交叉最少；设计板框尺寸。

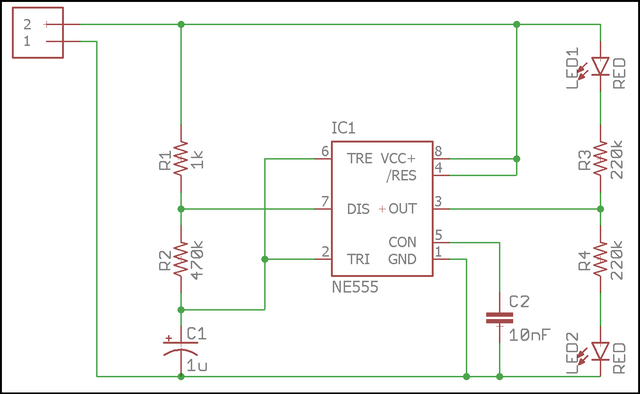

讲原理图转化为PCB
- 在控制面板中打开原理图；
- 软件上方点击SCH/BRD图标；
- 弹出的对话框选择Yes，以创建.brd Layout文件。

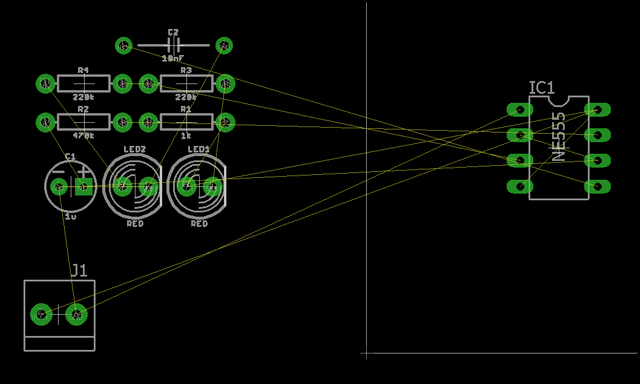

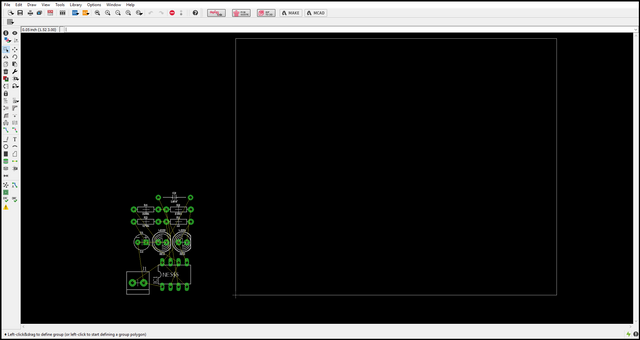

看一下这个PCB： - 白色的矩形轮廓是PCB的物理尺寸；
- 元器件放在矩形轮廓的外面；
- 元器件的连线是飞线（也叫鼠线）。

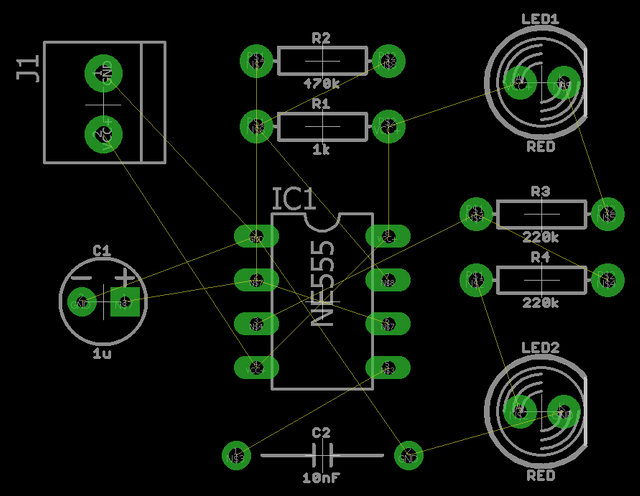

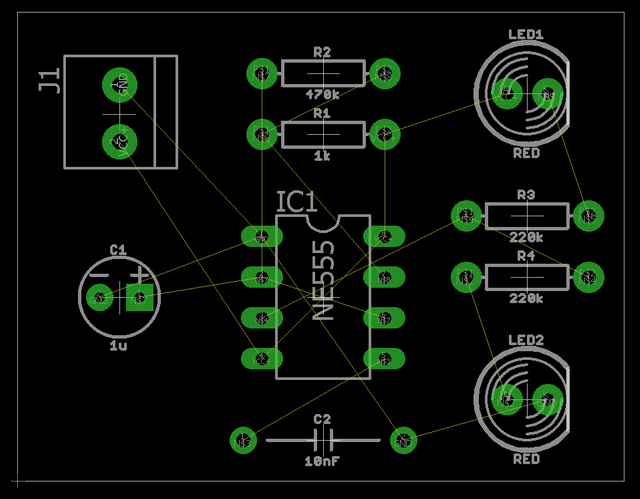

放置和旋转元器件
注意放置原则，先放位置固定的接口，插座和安装孔，先大后小等等。
- 软件左边选择Move图标；
- 左键拖拽元器件到板框内；
- 单击右键进行旋转；
*再次单击左键进行放置。
这里再提醒几点： - 保持连线尽可能短；
- 单击左边Ratsnest工具以实时更新飞线状态；
- 避免元器件重叠。
也可以元件分组进行移动： - 在软件左边选择Group工具，按住Shift键单击各个元器件以选中多个元器件，或者用左键框选；
- 当元器件被选中，选择Move工具，并按住Ctrl同时单击右键以Group进行移动；
- 再次单击左键进行放置。
设置板框外形
- 选择Move图标；
- 选中Layout轮廓线，拖拽到合适位置；
- 单击左键确认修改。
2. 布线及自动布线
提前设置好走线角度，线间距和线宽就可以开始布线了。
- 选择Route工具，然后在选择绿色的连线；
- 恰当地使用自动布线器*
- 优化器件布局。如果布通率大于等于85%，说明布局合理，否则可能需要调整布局。
- 发现布线过程的瓶颈。比如布局时未考虑到关键信号，也许由于器件摆放太近导致的，因而需要增加空间。
- 获得灵感。布线时卡壳，可以通过自动布线获得灵感。
下面是自动布线的操作方法： - 在控制面板中打开PCB文件；
- 选择Autorouter工具打开Autorouter Main Setup对话框；
- 可以看到有一些设置，保持默认，选择Continue；
- 弹出Routing Variants对话框，选择Start按钮；
- 布线完成后选择Evaluate按钮，左下角会显示布线完成度；
- 如果需要取消自动布线可以按Ctrl+Z，也可以在命令行输入RIPUP命令。

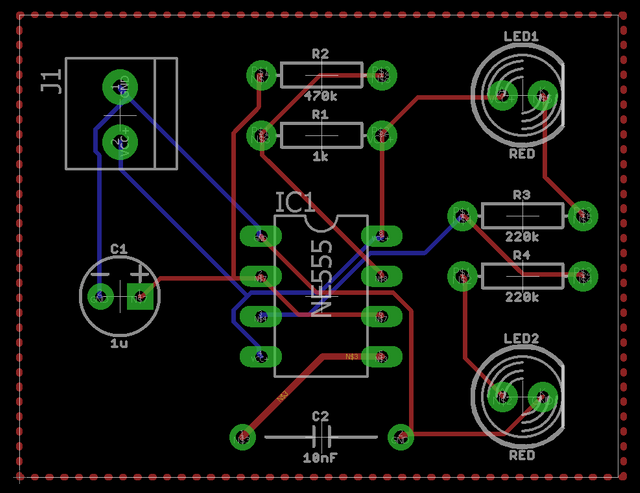

手动布线 - 点击 Route工具；
- 点击Spacebar切换需要布线的层，也可以通过层下拉列表选择；
- 点击需要开始布线的网络，Eagle会高亮这些网络和与之连接的焊盘；
- 拖拽鼠标进行布线，右键单击改变布线角度；
- 布线完成后，再次单击鼠标左键，确定完成。

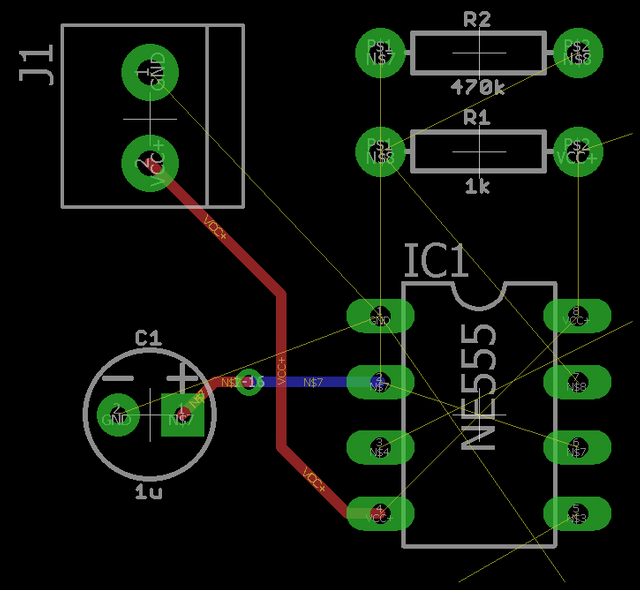

使用过孔 - 选择Route工具进入布线程序；
- 布线时，按空格键放置过孔（通孔）；
- 可以在上面看到过孔的选项，比如形状，直径以及钻孔尺寸；
- 单击鼠标左键放置过孔，然后继续布线，不过布线层变成了另一层；
- 继续完成走线，然后单击鼠标确认。
删除走线
布线需要删除时，可以有两种方法。一种是布线时删除，一种是布线后删除。
布线时删除 - 选择Route工具开始进行布线；
- 布线过程中单击鼠标左键会完成对应的线段；
- 如果需要取消某线段，可以按Backspace来取消，连续按Backspace，还会取消其它线段。
布线后删除 - 选择Ripup工具；
- 单击需要删除的走线即可删除；
- 如果误删，按Ctrl+Z取消删除。
3. DRC检查
- 在控制面板中打开PCB文件；

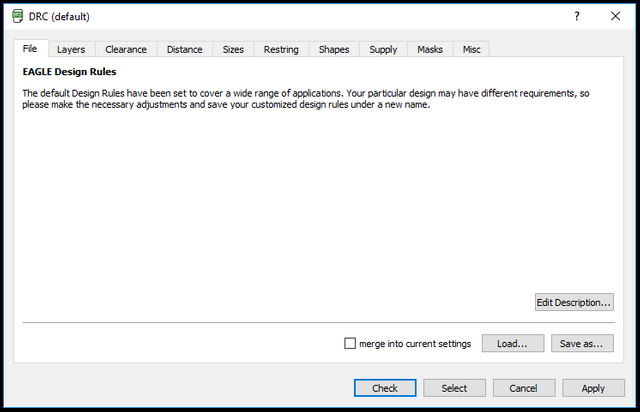

- 选择DRC工具打开DRC设置对话框；
- 查看一下这里的默认设置，然后点击 Check，运行DRC检查；

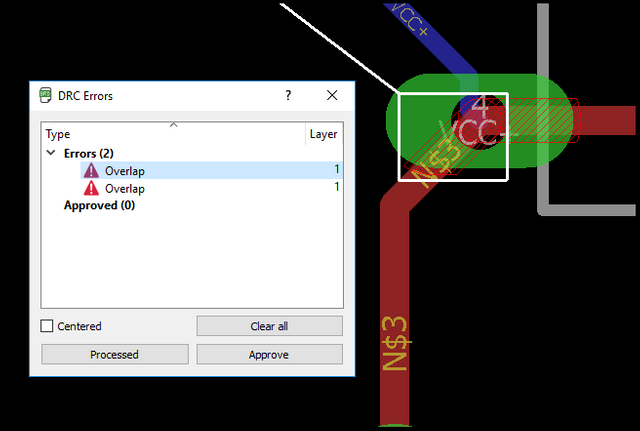

- 如果出现DRC错误，DRC Errors对话框会显示错误，否则会显示DRC: No errors；
- 点击出现的错误会定位到出现错误的地方；
- 错误纠正后重新运行DRC则会显示没有错误。

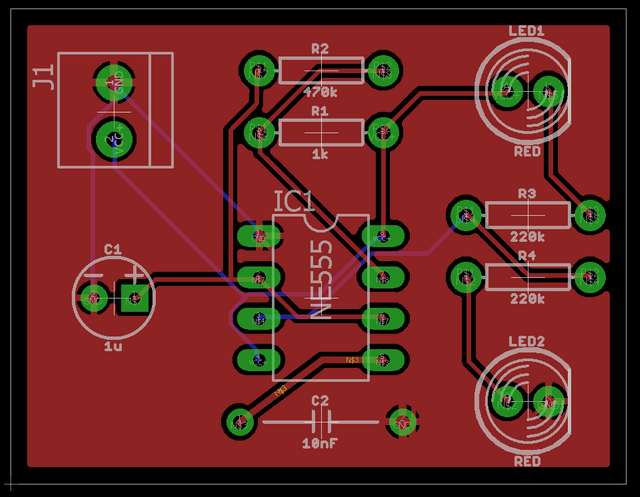

铺铜 - 点击Polygon工具；
- 在Layer Selection下拉列表选择顶层，Isolate设置为0.012''，为地信号与铜皮之间提供足够的间距；
- 单击左键绘制铺铜路径；
- 构成封闭图形后再次单击鼠标左键完成polygon outline，此时铜皮会转变为点构成的线；
- 指定铜皮为地层。选择Name工具，然后左键点击polygon；
- 在弹出的Name对话框的New name一栏输入GND并点击OK。
- 选择Ratsnest工具，会出现红色的铜箔；
添加丝印 - Wire , Text, Circle, Arc, Rectangle, Polygon等工具都可以添加丝印，只需要选择它们即可；
- 通过层选择列表 切换到相应的丝印层，21（顶层丝印），22（底层丝印）；
- 单击左键在PCB上放置或绘制丝印。
