[rubymaker]방산기술 - 고고도무인정찰기 Global Hawk

in #kr3 years ago (edited)


트럼프가 왔다갔다. 1박2일...
무슨 예능프로그램 같은데 1박2일만에 많이도 챙겨갔다. 우리나라는 미제 군수무기 제일 수입국이다. 그런데도 FTA가 미국에 불리하게 되었다고 불만이다. 이번에도 마찬가지였다. 북핵을 빌미로 엄청 짭짤한 장사를 하고 있다. 이러다간 북한이 핵을 포기하게 되면 가장 아쉬운 국가가 미국이 될 판이다.

미국은 F-35A 같은 걸 팔고 싶어하고 우리는 조인트 스타즈나 대잠초계기 같은 정찰 자산을 갖고 싶어한다. 한쪽은 팔고 다른 한쪽은 사는데 선호하는 물건이 다른 것이다. 우리가 F-35A를 사주니까 이런 정찰 자산도 팔겠지?...이렇게 생각한다면 엄청난 오산이다. 탄두미사일의 중량 제한을 해제했다고 하니까 미국이 갑자기 엄청나게 친해진 것 같지만 턱도 없는 상상이다.

말 나온 김에 고고도 무인정찰기인 Global Hawk에 대해 얘기해보자. 벌써 한 10년 전에 이 글로벌 호크를 도입하려고 미국에 타진했으나 의회 승인을 얻는데 실패했다. 한 때는 최첨단 정찰기였던 글로벌 호크도 이제는 한물 간 취급을 받으니까 잘하면 살 수도 있을 것이다. 하지만 엄청난 가격을 부를 것이다. 미국은 이상하게 떨이할 때 더 많이 부른다. 일본도 글로벌 호크를 도입하려다 엄청난 유지비용에 손을 들고 말았다.

어찌 되었든 글로벌 호크는 6만 피트의 고도에서 약 100km 떨어진 지역을 정찰할 수 있는 어메이징한 무인기임에는 틀림없다. 6만 피트면 18km. 성층권이다. 성층권은 올라갈수록 온도가 상승하여 대기가 매우 안정되어 있다. 따라서 장거리 비행기의 고도로 많이 이용된다.

성층권은 대류권과 반대로 지상에서 올라갈수록 온도가 상승한다. 성층권의 가열 원인은 오존으로, 오존이 태양으로부터의 자외선을 흡수함에따라 가열되며, 따라서 고도가 높아질수록 온도는 상승하게 된다. 온도가 높은 공기가 위에 있으므로 열역학적으로 안정하며, 이러한 이유로 난류가 발생하지 않으므로, 비행기 고도(11–13 km)로 이용되기도 한다. 성층권은 대류권 위쪽에 위치하며, 대략 지표면으로부터 50 km 정도까지의 영역이다. from 위키피디아

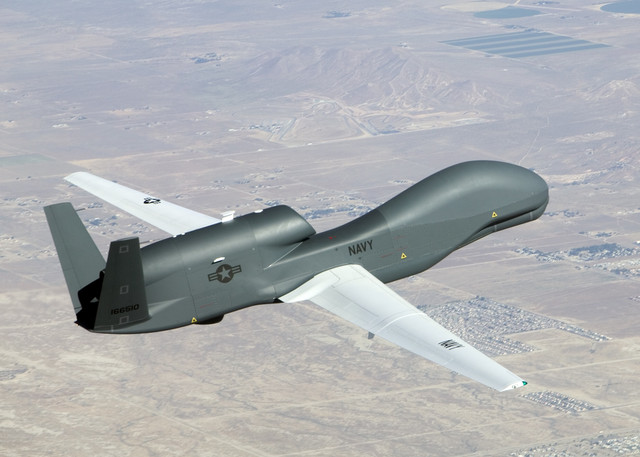

글로벌 호크에는 SAR radar와 EOIR 정찰 장비가 탑재되어 있다.



바로 윗사진의 앞에 있는 하얀 부분이 EOIR 정찰장비이다.

(정찰 장비와 개념에 대해선 아래와 같이 포스팅 한 바가 있으니 참고 하시압) https://steemkr.com/kr/@rubymaker/dqiqh

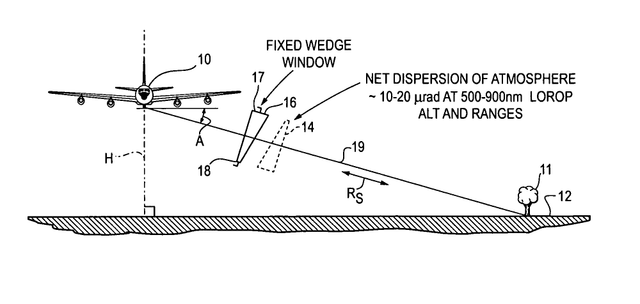

글로벌 호크가 6만 피트에 떠 있어도 100km 떨어진 지역을 보려면 거의 80도 옆을 돌려 봐야한다. 인공위성이 지표면을 촬영할 때는 직하방(0도)으로 본다면 글로벌 호크는 카메라를 80도 돌려서 옆을 봐야한다는 뜻이다. 이런식으로 촬영하는 장비를 LOROP(LOng Range Oblique Photography)라고 한다.


공기의 밀도가 높은 대류권과 성층권을 100km 투과해서 10층 건물을 쳐다보면 육안으로는 거의 보이지 않는다. 적외선 카메라로 보더라도 쉬운 일이 아니다. 휴대폰 카메라로 찍듯이 촬영할 수가 없고 SNR(신호대잡음비)를 최대한 높이는 첨단 기술이 필요하다.

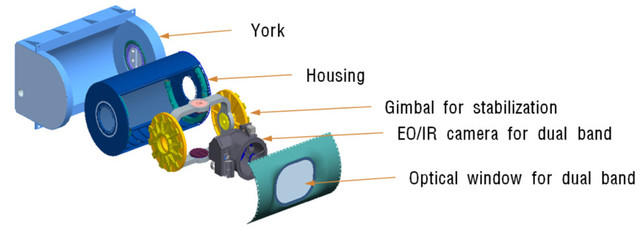

EOIR 장비의 내부구조

한 십년 전 미국의 글로벌 호크 판매를 거부하자 국내에선 국과연 주도로 중고도 무인정찰기 개발을 시작했다. 글로벌 호크만큼은 아니지만 약 4만 피트에 머무르면서 LOROP을 할 수 있는 고성능 무인기를 만드려고 했던 것이다. 전력화되었다는 뉴스는 아직 없으니 어떻게 되어가는지 사뭇 궁금하다.

힘있는 친구가 우리편이면 좋다. 하지만 우리가 힘을 가지면 더 좋다. 아시아를 순방하면서 한보따리씩 챙겨가는 트럼프를 보면서 그냥 이런 생각이 든다.
