[CAR DIY]자동차 에어컨 필터 Self 교체기. . . SM5(L43)

in #kr4 years ago (edited)

안녕하세요~ @namoo0070 입니다~

자동차 에어컨 필터 Self 교체 방법에 대해 포스팅 해볼까 합니다 ^^

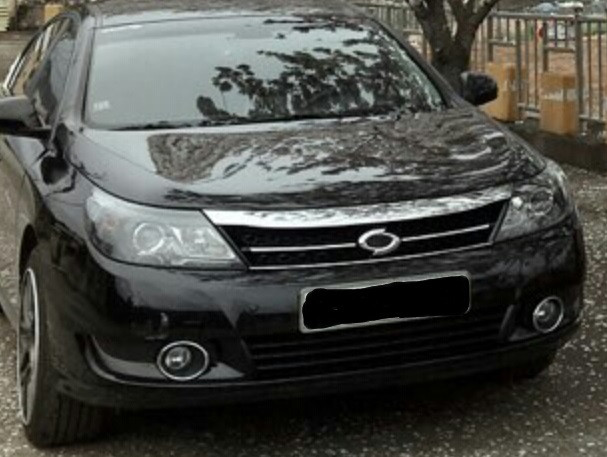

교체해볼 차종은 르노삼성자동차의 SM5(L43) 차종 2012년식 입니다.

(깔끔한 사진을 올리려 했는데 찍어놓은 사진이 마땅치않네요 ㅜㅜ)

삼성자동차 2010년식 이전의 모델은 닛산 베이스의 차종들이라 에어컨 교체를 비롯해 소소한 DIY가 쉬웠는데 2010년 이후 르노베이스의 모델로 변경되면서 DIY가 엄청 힘들어 졌습니다
피스가 +-는 찾아보기 힘들고 대부분이 별모양의 피스입니다
클립도 간혹 엄청 안빠지는 클립이 꽃혀있는 경우도 있습니다(클립의 경우는 차종마다 렌덤입니다)
2010년식 이후의 삼성자동차 DIY 하고자 하시는 분들은 별렌치 필히 있으셔야 가능하십니다. ㅡㅜ

준비물은 교체할 에어컨 필터 , 별렌치 T20 입니다.

이제 시작해 볼까요? ㅎㅎㅎ

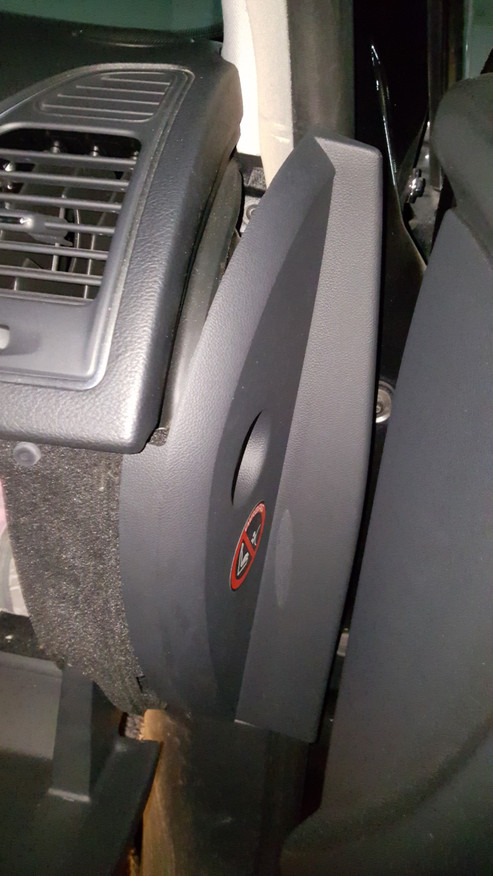

조수석 문을 여시고 이 커버를 오른쪽으로 잡아당기시면 비교적 쉽게 탈거가 됩니다
핀이 약 3개정도 물려있는데 가볍게 빠지는 핀입니다
간혹 부러지는 경우가 있긴 하지만 부러져도 운행중 잡음이 생기지 않으니 걱정하지 않으셔도 됩니다 ^^

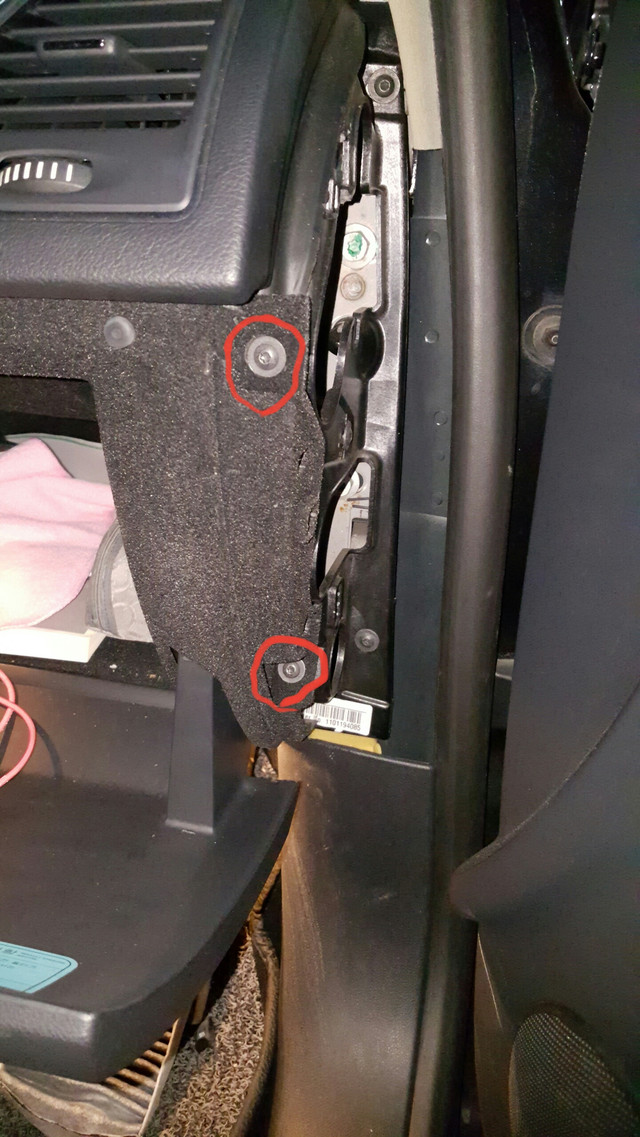

커버를 분리 하고 나면 빨간동그라미의 피스 2개가 보입니다
이 피스를 별렌치 T20 으로 풀어줍니다

이제 조수석에 앉으셔서 콘솔박스를 여시고

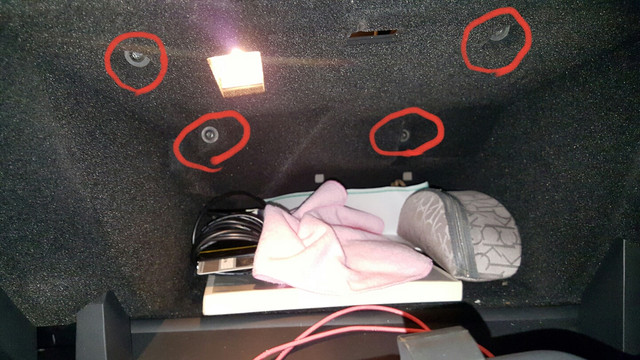

빨간동그라미의 피스 4개를 풀어줍니다
이 피스 역시 공구는 별렌치 T20 입니다

볼트를 다 푸시고나서 문을 닫으시고 3.jpg

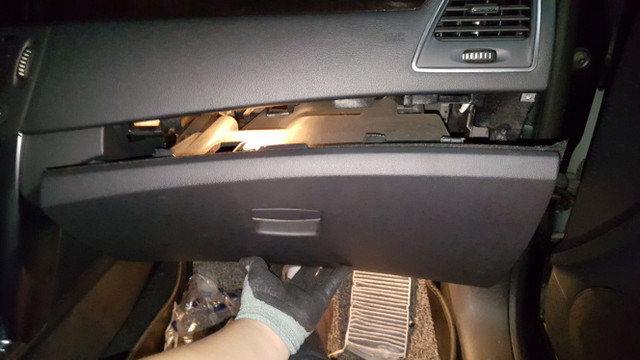

콘솔박스의 아랫쪽을 잡고 몸쪽으로 잡아 당기시면 이렇게 통째로 빠집니다

콘솔박스를 통째로 빼시고 나서

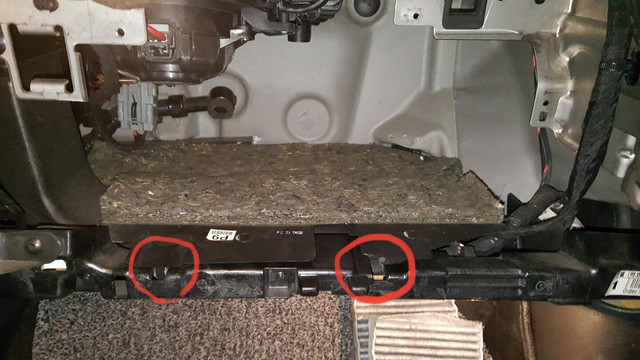

동그라미 부분의 클립 2개를 빼시면 콘솔박스 밑부분을 받치고 있는 완충제 판이 분리가 됩니다

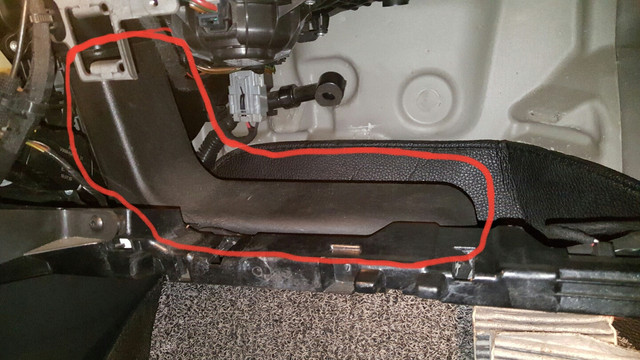

이 판을 탈거 하시고 나면 아래와 같이 송풍구 관이 보이십니다

이 송풍구 관 역시 분리 해야 하는데요

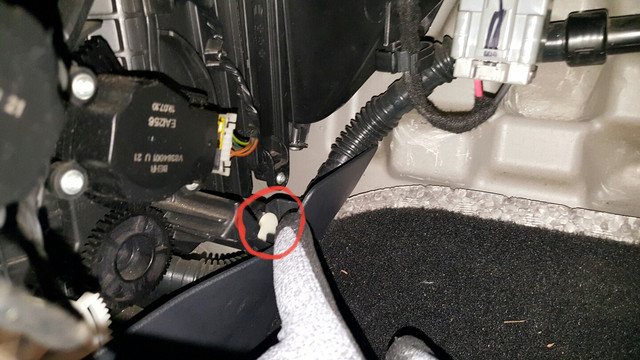

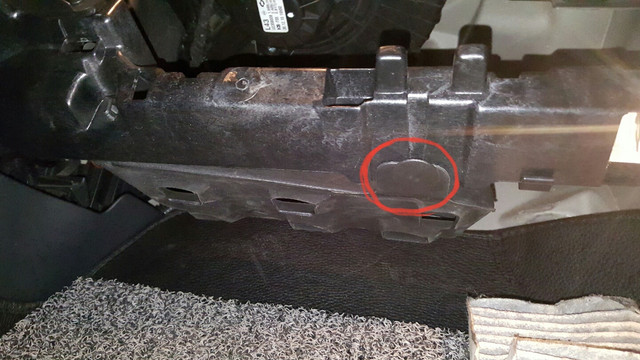

조수석 발판 바닥에서 윗쪽으로 보시면 이렇게 클립이 1개 물려 있습니다
이 클립을 빼고 나면 다른곳에는 클립이 없습니다 살살 아래로 흔드시면 송풍구는 쉽게 빠집니다

이제부터 자세가 불안정해서 조금 힘드실수도 있습니다 ^^;

제 손가락이 가르키는 이 부분을 약 15~20cm 정도 당기신 후
(핀이 걸려있긴 하지만 가볍게 빠지는 핀입니다)

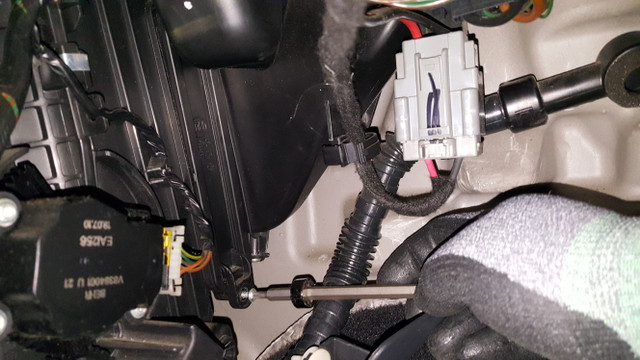

보이시는 피스를 별렌치 T20 으로 풀어줍니다

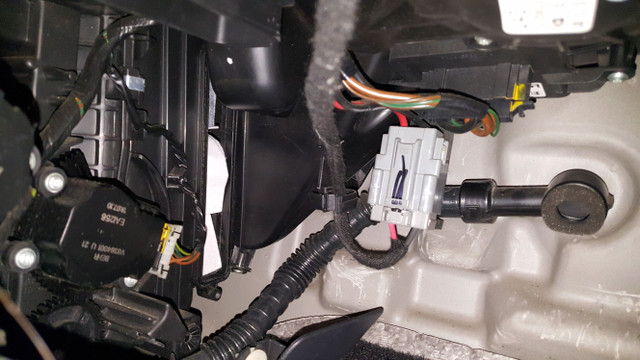

피스를 제거하고 나면 에어컨 필터가 들어가는 입구 커버가 열립니다

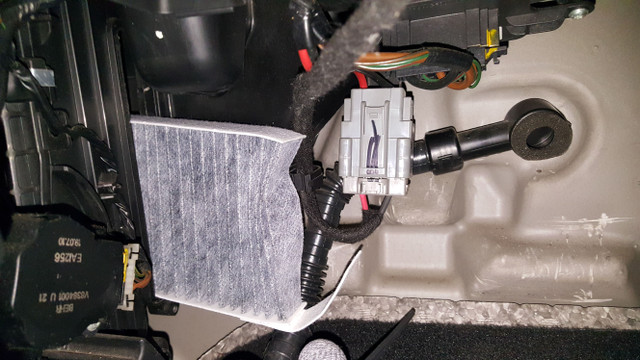

필터가 보이시죠? ㅎㅎ

이렇게 필터를 꺼내시면 에어컨 필터 교체과정의 40% 정도가 완료 되었다고 볼수 있습니다 ㅎㅎ
본 차종은 에어컨 필터가 총 2P 로 구성되어 있습니다
탈거 해보면 아시겠지만 아랫쪽 필터를 빼면 위에 있는 필터가 내려옵니다 그것도 빼주셔야 합니다

이제부터가 에어컨 필터 교체의 하이라이트 입니다! ^^
이제 새 필터를 넣으셔야 하는데~
기존의 에어컨 필터를 빼실때 경험 하셨듯이 입구가 좁아 2개의 필터가 한번에 들어갈 수 없습니다
하나의 필터를 넣고난 후 또 하나의 필터를 넣는 방식이라 두번째 필터가 잘 들어가지 않는 경우가 많아요. ㅎㅎ 물론 잘 들어갈때도 있습니다 ^^;
첫번째 필터를 넣으시고 그 필터를 최대한 윗쪽으로 붙여 아래쪽 공간을 최대한 확보한 후 두번째필터를 넣으시면 조금 수월하게 필터를 넣으실수 있습니다
필터 넣으실때 주의 하실 부분 한가지 알려드리자면
필터 삽입시 간혹 필터가 앞쪽(엔진룸 쪽)으로 살짝 빠져서 두개의 필터가 겹쳐지는 경우가 있을수 있으니 이 점 유의하셔야 합니다

필터 2개가 다 들어가면, 커버를 닫으시고 해체의 역순으로 조립하시면 됩니다.

처음은 생각했던 것보다 시간도 많이 걸리고, 힘들지만 몇번 하시다 보면 익숙해지십니다 ㅎㅎ
(제가 그랬거든요 ㅠㅠ 그런데 지금도 가끔은 필터 넣을때 진땀 흘릴때가 있습니다)
한가지 Tip 을 드리자면 필터 구매하실때 필터의 바깥쪽 테두리 부분이 약간 단단한? 두꺼운? 재질의 필터를 구매하시는것이 좋습니다. 그래야 두번째필터 넣으실때 조금 편하게 넣으실수 있습니다

이상으로 르노삼성자동차 SM5(L43) 차량의 에어컨 필터 Self 교체에 대한 포스팅을 마치겠습니다.
항상 건강하시고 안전운전 하시길 바랍니다 ^^


자료출처 : Self 시공중 촬영
