[자동차 엔지니어의 하루] 자동차 부품 도장을 위한 지그 (JIG) 제작에 대하여 (171120)

2017년 11월 20일

자동차 부품 도장을 하는데 지그제작이 품질 향상과 생산성 향상에 바로 영향을 받는 중요한 과제중의 하나입니다.

제품별로 또한 대물과 소물에 따라, A면과 B면에 따라 작업 조건(가로로 투입, 세로로 투입, 건 세팅), 로봇 세팅이 달라지기 때문에 그만큼 중요한 것입니다.

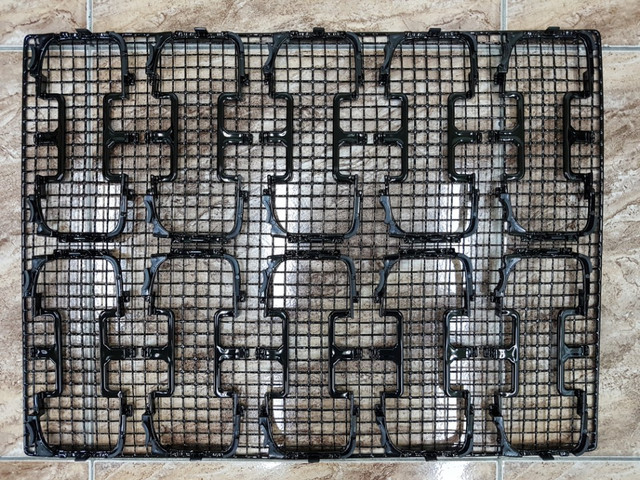

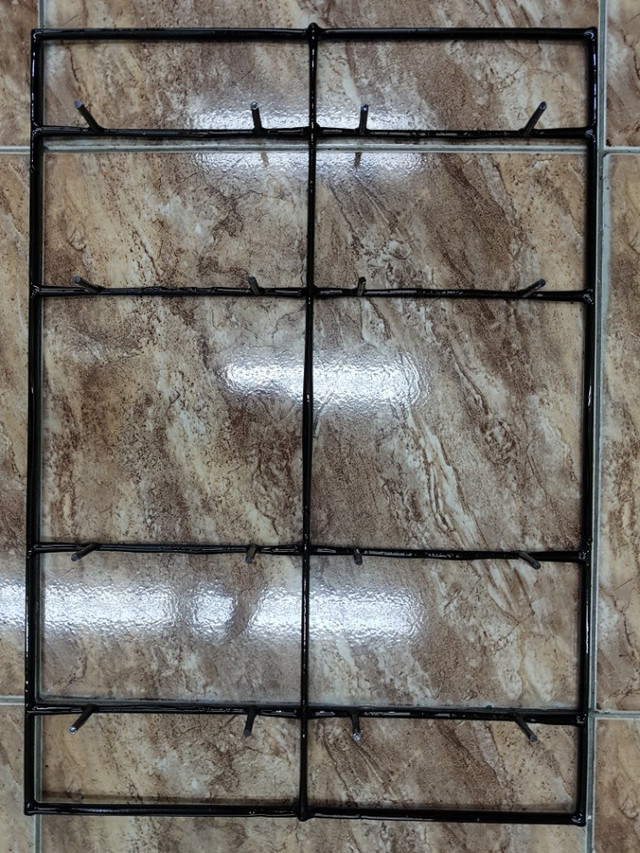

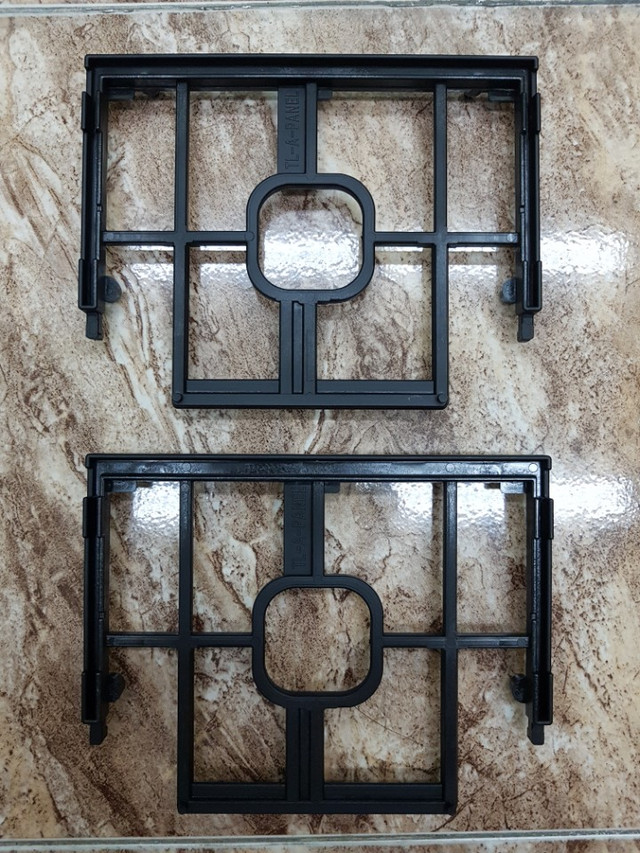

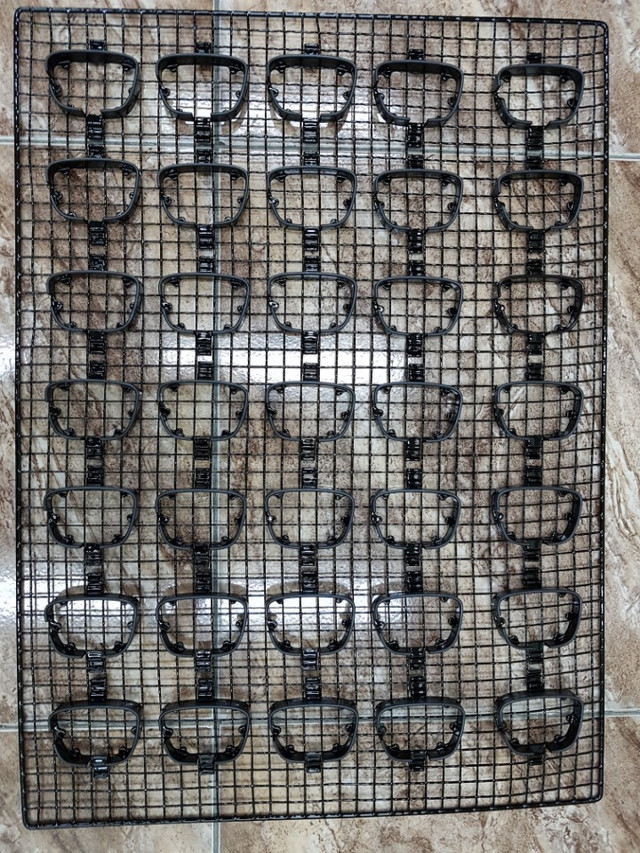

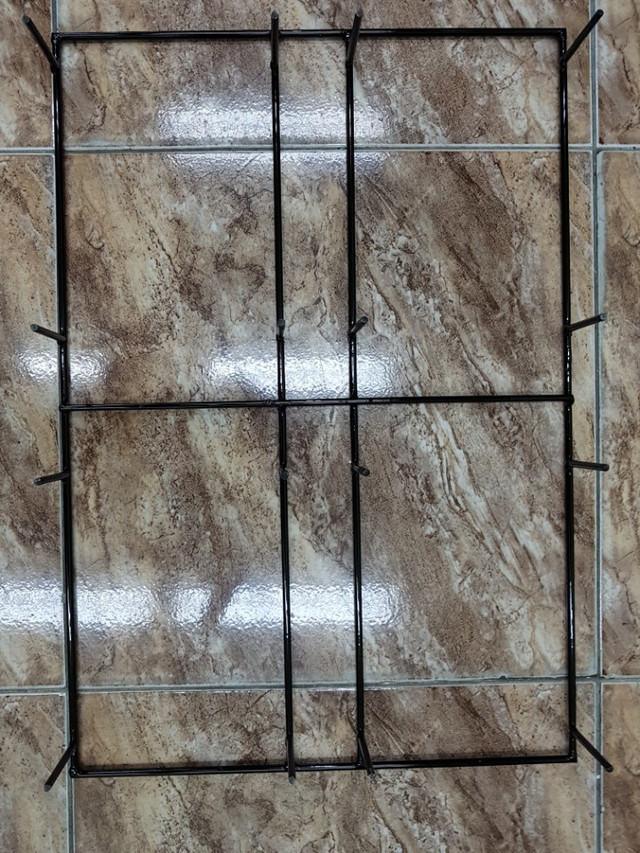

지그는 제품을 고정하여 작업 도중에 흔들리거나, 중요한 부위에 높낮이를 달리하고, 지그 장착 위치를 달리하여서 불량 발생을 방지해 주고, 시간당 최대한 많은 생산을 할 수 있게 로봇 스트록 (stroke)의 범위 내에서 최대한 도장 면적을 적정하게 배분하여 만들어 줍니다.

저희 회사는 지그와 관련하여 지그 관리 대장을 살펴보면 수백 여 가지가 넘는 도면과 지그가 있습니다. 신규 개발 제품이 들어오면 그때마다 새로이 지그를 제작하니 당연 많을 수밖에 없는 것입니다.

사람마다 옷 치수가 달라 본인의 치수에 맞게 입어야 하듯이, 제품마다 치수(DIM`S)에 따라 맞춰줘야 하는 것입니다. 단순한 것 같지만, 자동차 부품 도장에서 특히 자동 라인은 지그 제작이 미치는 영향이 그만큼 크다는 것입니다. ^^
