初心者向けのArduinoコーディングシリーズ＃1、 "部品購買ガイド“

これまで、コンピュータコーディングとアーキテクチャはコンピュータサイエンスの専門分野でした。しかし、2000年以降、Arduinoの配線とそのコーディングは世界的に普及し、関心のある人は誰もがArduinoのオタクになることができます。

しかし、私たちはみんなが最初に始めたときのやり方の問題に直面しています。始動を完了するまでに1〜2週間を費やした後、それが正しくできなくなったときに、しばしば簡単に諦めます。私たちは、心理学的な障害を克服するための正しいソリューションをここに見ていきます。

Arduinoの配線とコーディングを開始するには、2つの準備が必要です。最初はいくつかの部品を購入してから、もう1つはArduinoエディタをデスクトップPCまたはノートパソコンにダウンロードしてインストールすることです。もちろん、この一連のブログの指示に従ってください。これらの作業は両方とも初心者にとって難しいと感じられるかもしれません。

Arduino LED ON OFFコーディングのための部品リスト

オブジェクト：パンボードにLEDを取り付けます。ジャンパー線で接続してください。定期的な時間間隔でLEDをオン/オフします。
1つのAduinoボード

1. USBケーブル1本
2. Adunino Unoアクリルボックス1セット
   4.アクリル箱組み立て用の1本のドライバー
   5.ジャンパ線10cm（長さ4インチ、オス - オスコネクタ）
   6.カラーLED（RGB）
3. 220オームの抵抗
   8.ブレッドボード

購買

Arduino互換ボード

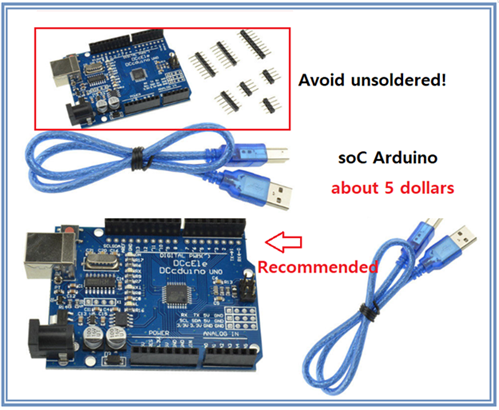

最も一般的に使用されるArduino標準ボードは、Unoボードです。 Uno、Mega2560、Pro Micro、Nanoなどの他にも互換性のあるボードが多数ありますのでご注意ください。 特に、次のような2種類のunoボードがあります。

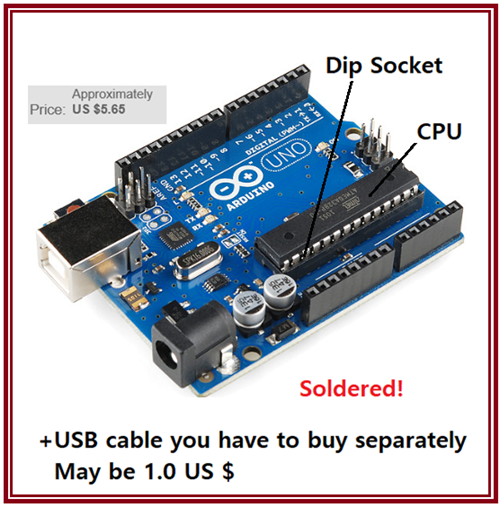

Atmel CPUボードは、CPUをDIPソケットに接続したり取り外したりできるモデルです。 CPUは他の目的のために使用することができます。 一方、SoC（System On Chip）モデルは、小さなチップに完全に統合され、まったくはんだ付けされています。

インターネット購入のためのSoCモデルまたはSMDモデルは約4000ウォンです。 これは、USBケーブルを除く両側のオスコネクタジャンパ線を接続できるメスコネクタピンは部品として用意されていますが、それらを半田付けする必要があるからです。

一方、CPUモデルはメスコネクタピンにはんだ付けされ、USBケーブルが含まれていない場合はUS $ 5.0です。 すべての部品を同時に提供する必要があるため、はんだ付けするかUSBケーブルを使用するかを決定してください。

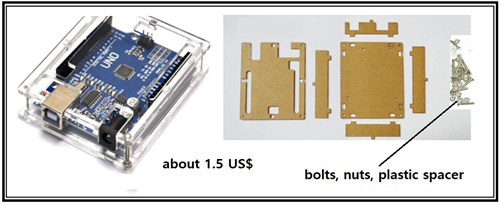

Arduinoボードに加えて、透明アクリルボックスアセンブリキットを購入してArduinoボードを取り付ける必要があります。 以下のキットは組立部品として販売されており、必要な小さなボルトとナットとプラスチックワッシャが含まれています。 アクリル箱組み立て作業は電気配線やコーディングよりも面白いです。

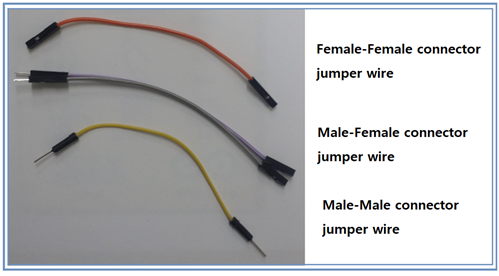

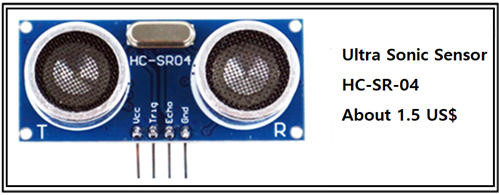

ArduinoボードとパンボードでArduinoセンサー（LED、SR-04超音波センサー、DHT11温湿度センサー）を配線するためには、ジャンパー線が必要です。 ジャンパ線とは、両端にコネクタに嵌合できるように、雌型または雄型の電線を意味します。

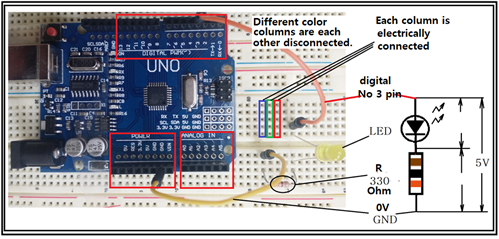

下の図は、LEDと抵抗を配線するためのパンチボードにジャンパー線を使用した場合を示しています。

この写真に示されているように、雄 - 雄型のジャンパー線を使ってブレッドボードとアルドゥイノを接続します。

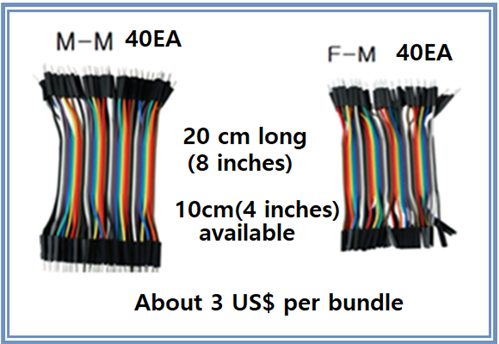

Arduinoジャンパー線でインターネット購買モールを検索する場合は、バンドルされた品目を確認し、コネクタの種類を慎重に調べた後で注文することができます。

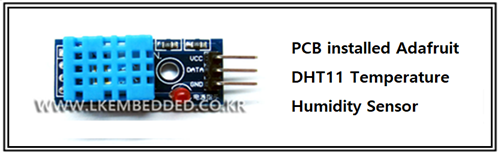

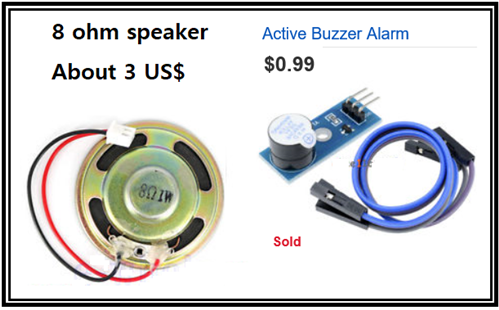

一方、下図に示すように、パンチボードなしでArduinoセンサ（SR-04超音波センサ、DHT11温湿度センサ、ブザー）を直接配線する場合、以下の雌雄ジャンパ線が必要です。 メス - オスのコネクタジャンパ線がない場合は、Arduinoセンサをパンボードに取り付けてください

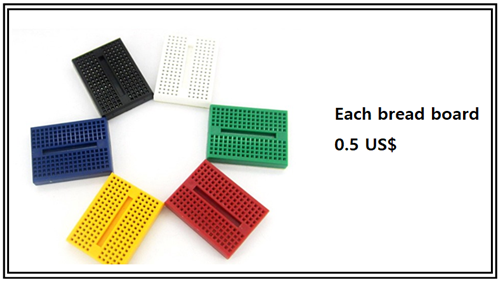

初心者の作品は通常、1つまたは2つの部分を使用するため、非常に小さなブレッドボードで十分です。 あなたが1セットを購入する場合、任意の色で宅配便で10個が届きます。 色の選択の自由はないようです。

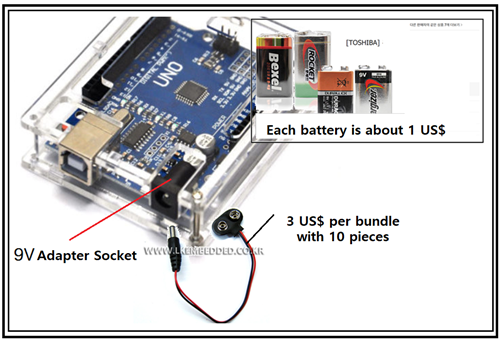

近い将来、USBケーブルを使用してArduinoスケッチコードをコンパイルしてアップロードした後、USBケーブルを取り外し、9Vバッテリーを使用してArduinoシステムをポータブルにします。 バッテリーは消耗品なので、できるだけ安く購入する方が良いでしょう。 さらに、9Vバッテリを接続するには、DCコネクタプラグを購入する必要があります。

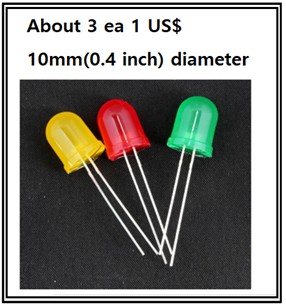

Arduinoプロジェクトに不可欠な赤、緑、青のLEDは、直径1cmまたは10mm（0.4インチ）のモデルに適しています。
直径1cmのトリプルカラーRGB LEDは、単色LEDの3倍の約1 US $です。

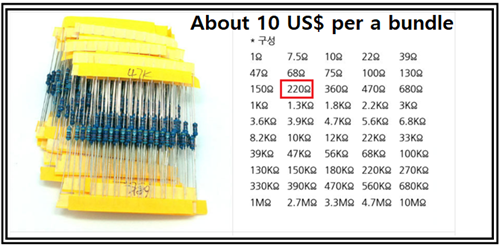

220オームの電流制限抵抗が必要です。 価格は1台あたり約0.1USドルです。 あなたが抵抗器の束を購入するとき、あなたはレジスターの正しい価値を探し、束から1つまたは2つを引き出す必要があります。 220オームの抵抗が頻繁に使用されます。

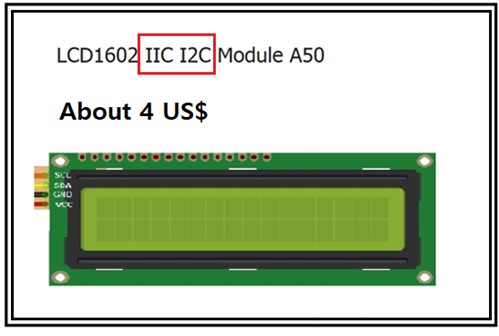

Arduinoコーディングで扱わなければならないデバイスとして、液晶ディスプレイがあります。 モデルには2種類ありますが、IICまたはI2Cモデルを購入して配線の簡素化を可能な限り高めることが望ましいです。 配線作業を複雑にするI2CモデルのタイプではないLCDと混同しないでください。

最後に、Arduinoのすべての部品を購入するためにプラスチックボックスが必要です。

一度にすべてのハードウェア部品を購入する必要はなく、プロジェクト単位で購入するのが最善です。 パーツの購入も楽しいです。 Arduinoキットの購入は高価で、何の関心も寄せられないので推奨しません。 心に留めて！
