¿como identifico una cabilla?
Cabilla, barra de acero, varilla. Son algunos términos por el cual se conocen estos elementos de acero utilizados como refuerzo estructural en la construcción...

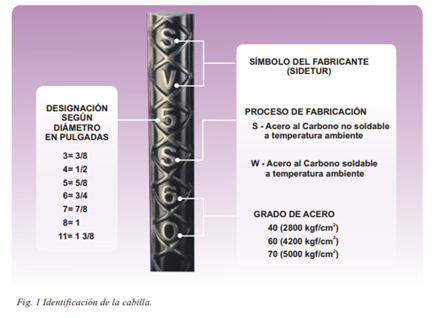

El grado del acero, expresado con dos dígitos que representan el límite elástico nominal del acero expresado en kilo/libras por pulgada cuadrada: 40 ó 60. Por ejemplo 60 representa 60.000 libras por pulgadas cuadradas o 60 ksi, que equivalen a 4.200 kgf/cm

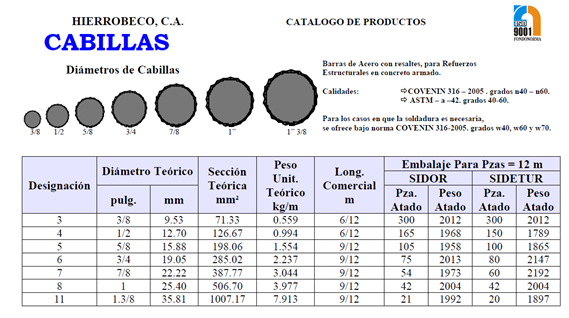

La numeracion de las cabillas o barras es el diámetro expresado en 1/8 de pulgadas por ejemplo
la numero 1,es un alambre de 1/8,
la 2 seria 2/8 simplificado es 1/4
3 seria 3/8.
4 es la 4/8 simplificado es 2/4 y luego 1/2 seria la de media pulgadas
5 es 5/8"
6 es 6/8 simplificando seria 3/4"
7 es 7/8"
8 es 8/8 es la cabilla de 1"
Le explique que esta es la numeración que aparece cerca de las estrías de la cabilla, etc.

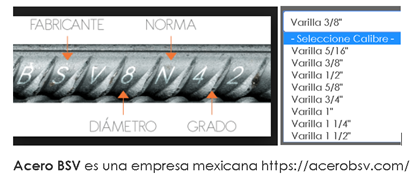

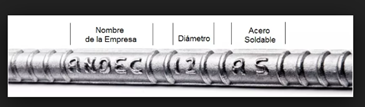

En la siguiente imagen tenemos un caso de cabilla numero 2.5, 9 y 10

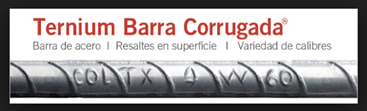

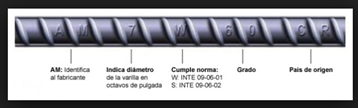

"N"= No soldable es similar a "S" del inglés Standard
"W" del ingles "Welded" soldable

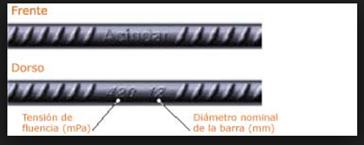

También se pueden ver según el diámetro de la barra expresado en milímetros

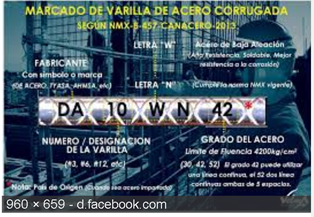

País de origen cuando es acero importado Costa Rica
Espero que cuando vayan a comprar cabillas ya puedan entender que es una cabilla numero 4 o una numero 3. y puedan identificar la simbología en las barras de acero.
Muy buen articulo, cosas que desconocemos y solo compramos por comprar, gracias por darme un poco de conocimiento de la construcción. Maria
Gracias a ti por visitar mi blog. Pasaré por los tuyos
Congratulations! This post has been upvoted from the communal account, @minnowsupport, by WILFREDO RANGEL from the Minnow Support Project. It's a witness project run by aggroed, ausbitbank, teamsteem, someguy123, neoxian, followbtcnews, and netuoso. The goal is to help Steemit grow by supporting Minnows. Please find us at the Peace, Abundance, and Liberty Network (PALnet) Discord Channel. It's a completely public and open space to all members of the Steemit community who voluntarily choose to be there.
If you would like to delegate to the Minnow Support Project you can do so by clicking on the following links: 50SP, 100SP, 250SP, 500SP, 1000SP, 5000SP.
Be sure to leave at least 50SP undelegated on your account.
Jajajaja está muy genial. Esas pequeñas cosas que pasamos desapercibidas. Gracias por la información, espero que tengas tiempo de volver a leerme.! ♥
Gracias. por leerme, claro que pasare por tu blog y de todos los que me dan su upvote, y si estuve bastante ocupado desde que publique este post.
Hola en que lugar has usado cabilla numero 11?

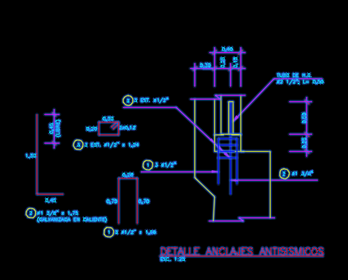

[FUENTE](Planos de la autopista Gran Mariscal de Ayacucho - Puente Tuy)
En anclajes antisismicos en estribos de puentes; va colocada una cabilla de este diámetro al lado de cada viga de concreto. Si puedes identificarla en este dibujo con un circulo y el numero 2, si no pueden galvanizarla tienen que protegerla con una pintura epóxica especial para protegerla de la corrosión.
Tambien las he utilizado para realizar unos encofrados que no necesitan puntales estan sostenidos por encima por una estructura de cabilla de este diámetro, esto es una invención venezolana que pronto publicare.

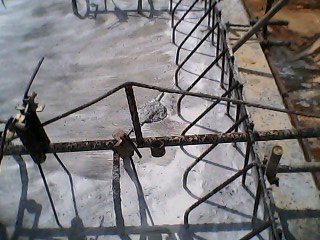

Foto propia tomada con celular Motoe de encofrado aéreo en puente Los Velasquez - Mamporal
