Театральный софит

Бесконечно долго можно смотреть на три вещи: ...(1) , ...(2) , и то как кто-то работает. Ага?
Ну, так вот на Steemit есть авторы, которые показывают как они работают : что-то делают своими руками, рисуют, ... творят вопщем. Это гипнотизирует, согласитесь.
Меня вдохновляют посты @elenasteem и @mister-omortson .
Художник - он прежде всего пашет. Как крестьянская лошадь. И глядя на это, даже если ты генетически терминальный лодырь вроде меня - сложно удержаться...

Вот случилось как-то и мне под влиянием такого же вдохновения слезть с дивана (не целясь в тапочки) ради дюжины театральных софитов для школьного спектакля.
(как вы понимаете, пост сей опысывает "до-ковидловые события")

Нет )) , я вообще-то по по профессии не жестянщик )) Но тут просто так вышло.. Ладно опустим детали..

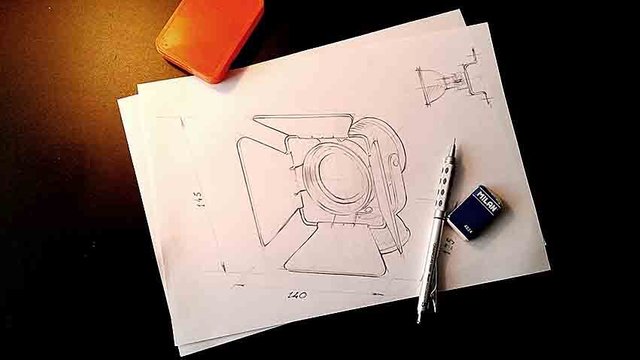

Короче, сперва быстренько делаем эскиз.

Набросал по известным прототипам с Али-Экспресс под стандартную светодиодную лампу с штырьковым патроном

Понятное дело, что при прочих условиях , я бы там эти софиты и заказал - но времени было в обрез (44 часа - если точно). Прикинув возможности, я понял, что сам сделаю быстрее.

Согласовав эскиз с "заказчиком" ( о капризах заказчиков вам лучше читать у @mister-omortson - я так не напишу), принялся за проектирование.

Запускаем мой любимый SolidWorks . Конечно же старый, конечно не лицензионный, ибо всё это для меня только хобби.

И начнием потихоньку ваять.
Никаких "примитивов" и "библиотек" у меня в тот момент под рукой не оказаалось, так что делать всё пришлось самому, хорошо хоть деталей неменого.

Начинаем с лампы.

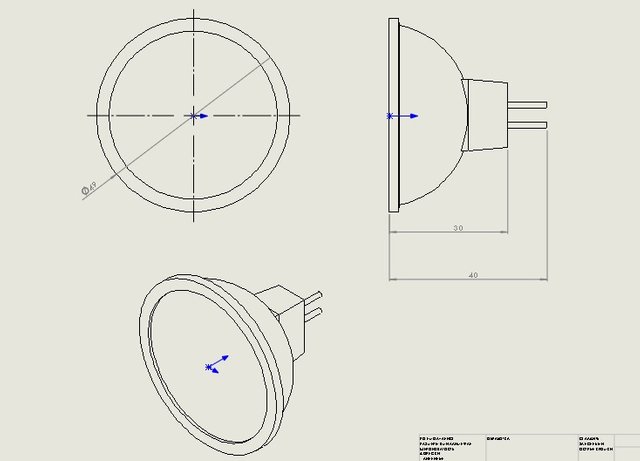

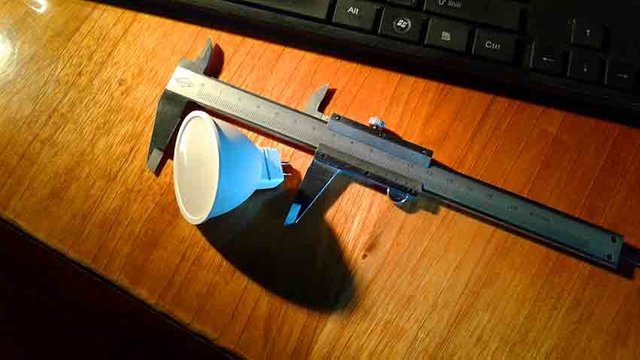

Обмер.

Эскиз.

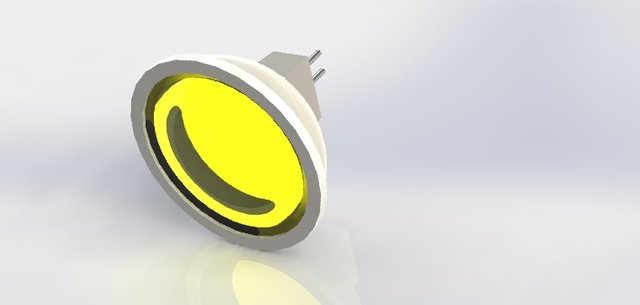

Рендер.

Да! За что люблю "Твёрдых" - движок их умеет в фотоподобные рендеры. Лампочку можно даже "зажечь"!! О как! Чувствуешь себя Ильичом , хе-хе...

И так все остальные железки: патрончик, корпус, бленда, и т.д.

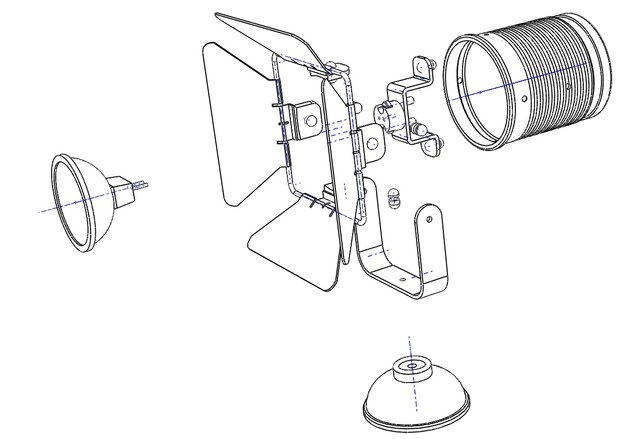

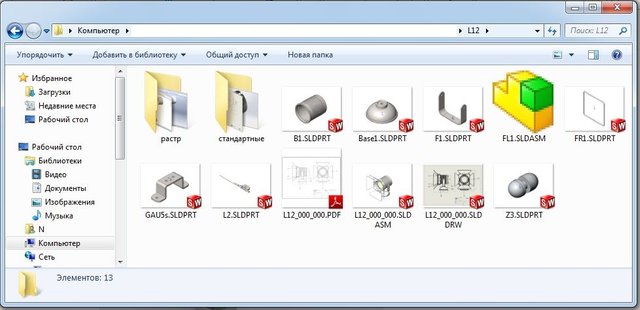

Пара часиков за компом. В итоге имеем нехитрую деталировку.

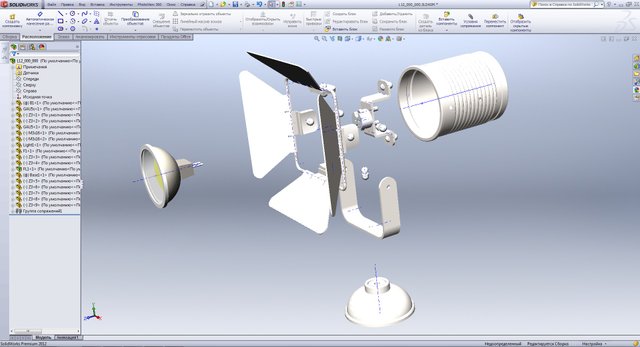

Примерно понятно общее компановочное решение и как всё это собирать:

Покрутив с разных сторон, устраняем неточности, благо на Solid- е несложно. Ещё разок смотрим

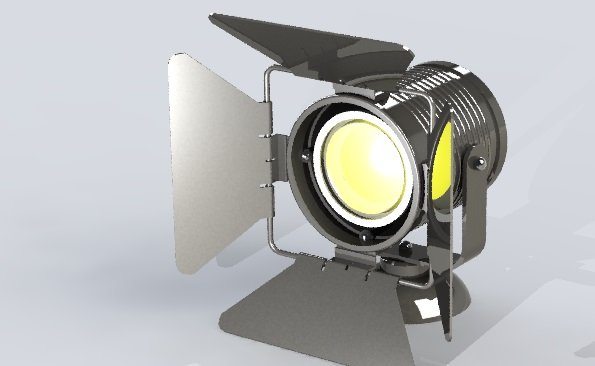

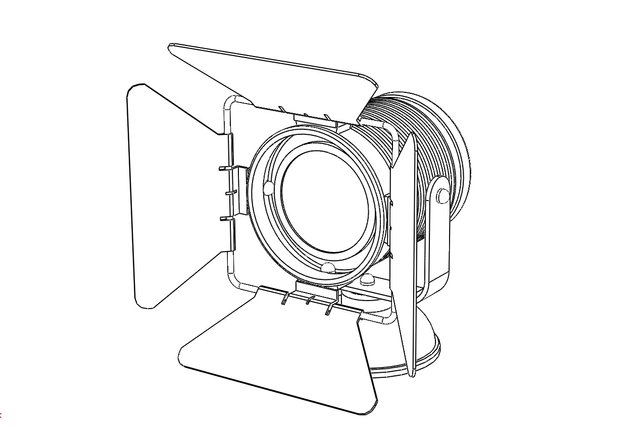

Собираем всё вместе. Делаем общий эскиз.

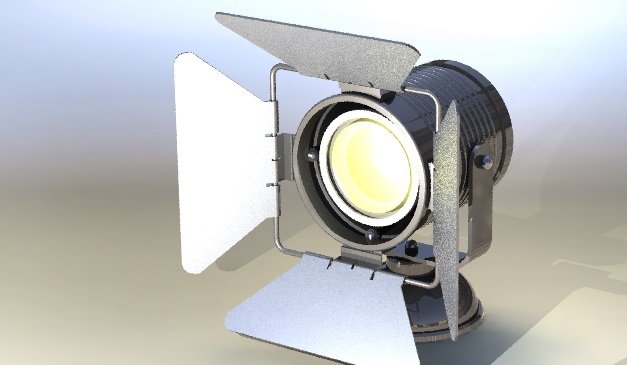

Проверям на фотоподобный рендер (заказчик - деффачка - "звИзда" местной эстрады нараёне - там если не угодишь, лучше потом на глаза не попадаться..)

Уп-с-с-с - лепестки бленды тусклые - забыл указать Solid-у режим окрашивания металла.

Исправляем.
Ну тИперь, кажись ффсё! Можно включать 3D-принтер идти в мастерскую к верстаку и ножёвке.

Из 44-х отведённых мне часов, два я потратил на проектирование.
Ещё 8 на сон, столько же на работу,.. А ещё я люблю поесть.. И люблю жену... И сына надо воспитывать... И на Steemit-е чатиться... Хотя нет, Steem тогда делился почкованием.
Ну всё равно осталость у меня только 4 часа. Именно с этим ощущением, что есть целых 4 часа я и шёл к себе в мастерскую.

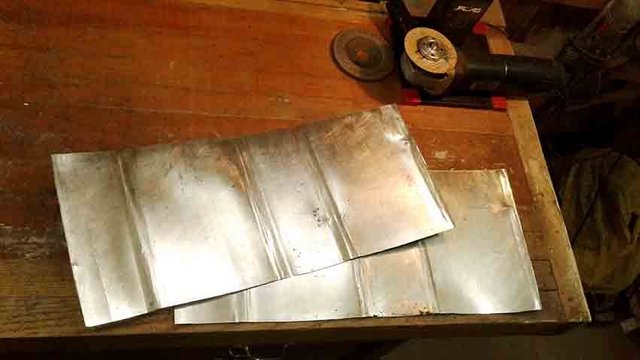

Туда же мне должны были принести жесть.

Потому что своей в таких количествах я не держу. Вот и попросил , что б помогли всем миром - кто чем может.

Мир помог. Всем спасибо !

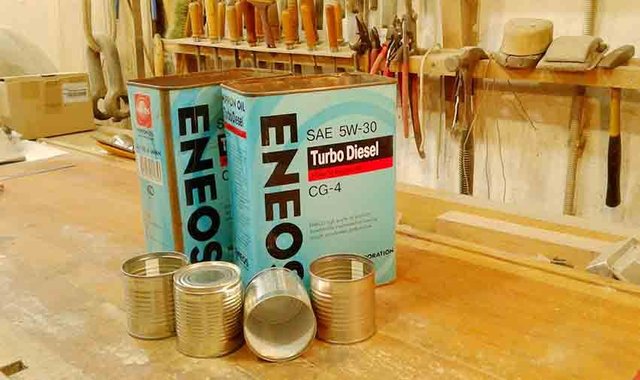

Убираем всё лишнее.

Теперь есть действительно жесть.

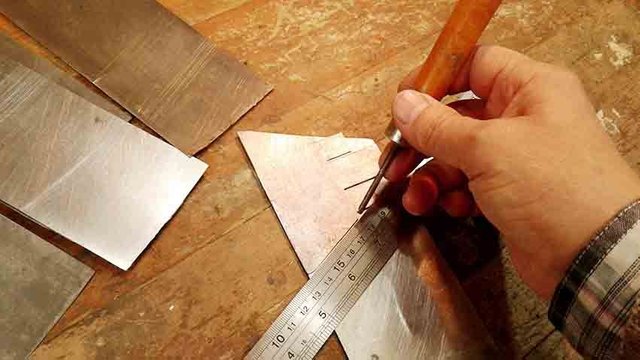

Размечаем..., вырезаем...

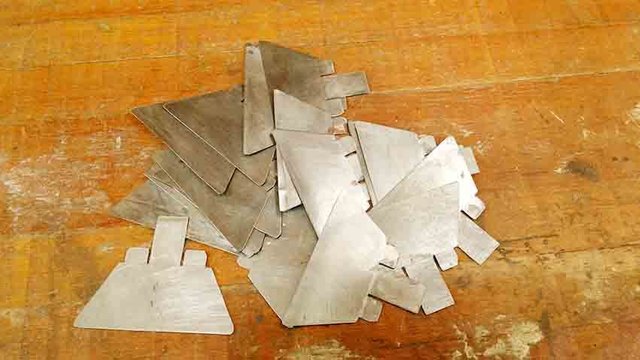

... получаем кучу лепестков для бленды

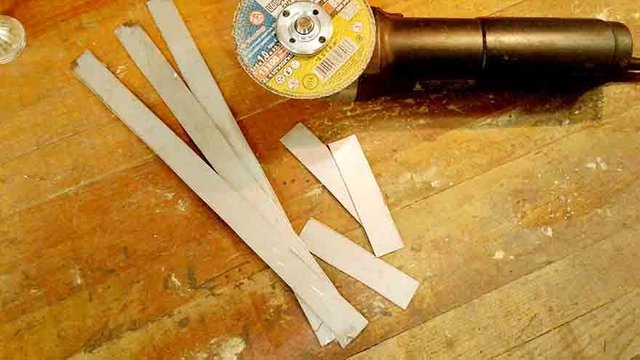

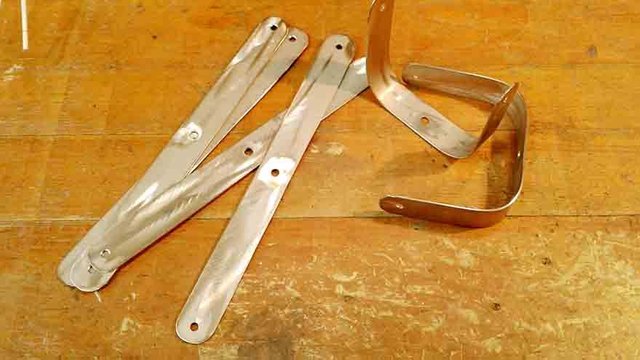

Из листа потолще, нарезав его плосками,

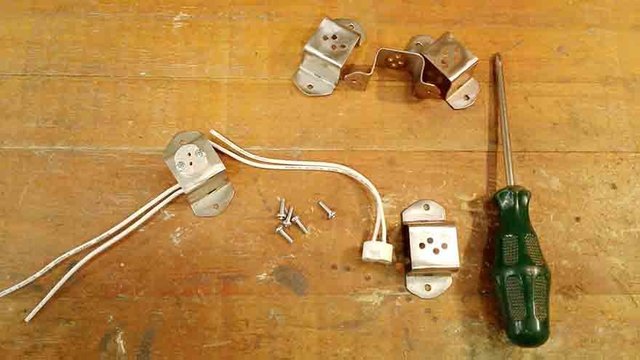

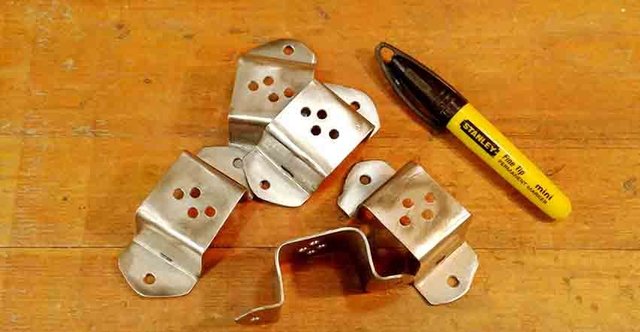

... делаем крепение патрона лампы

вот такие

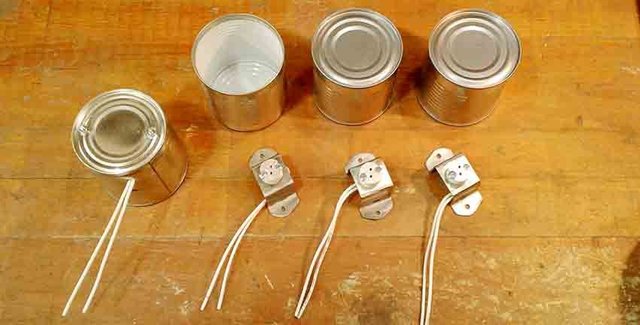

Крепим патроны винтами М3х12...

и устанавливаем всё это в корпус будущего прожектора, в качестве которго,

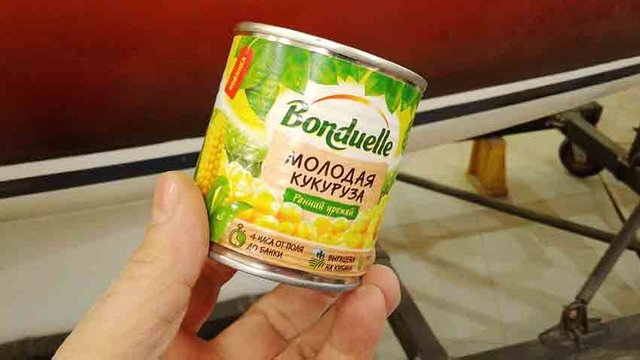

как вы уже догадались, очень полезными были банки из под "Бандюээ-э-э-э-эль".

Карданчики делаем из таких же полосок

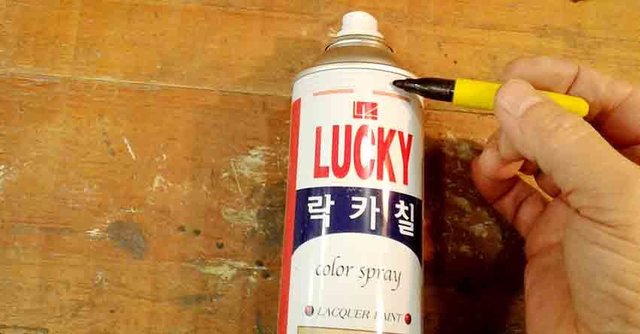

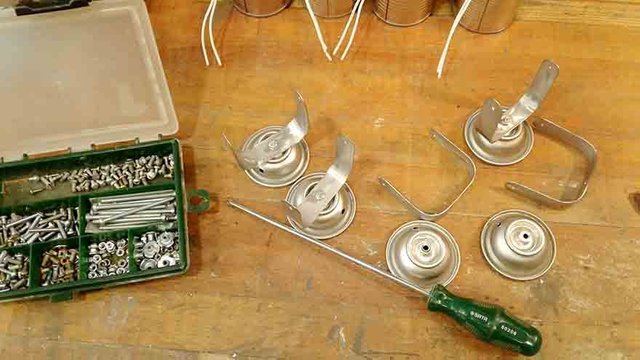

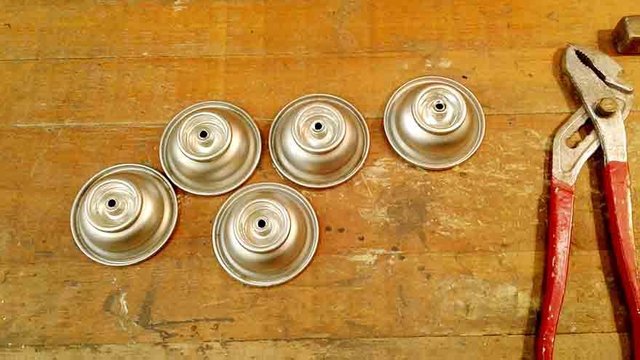

В качестве симпатичной винтажной подставки, очень подощли части от аэрозольнх балончиков

отмечаем. . .

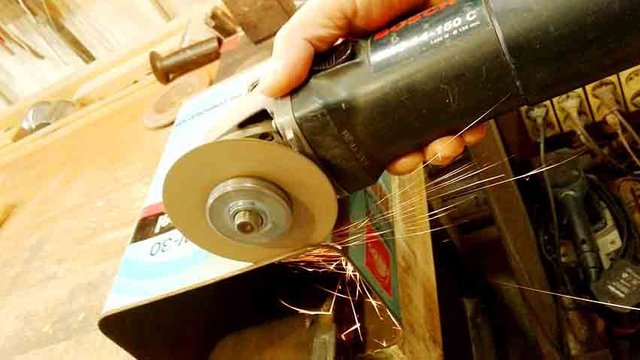

отрезаем, убираем всё лишнее.

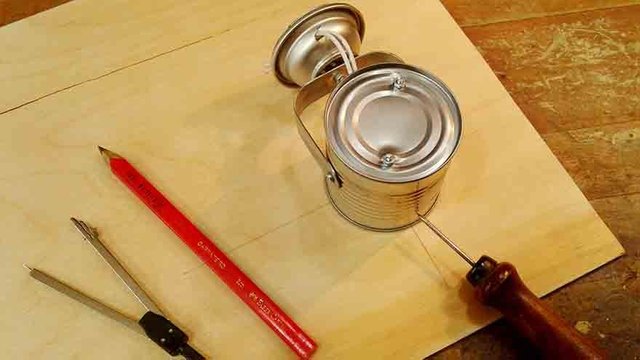

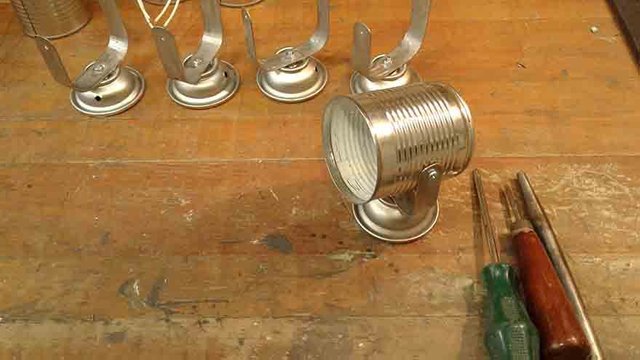

Собираем подставку с карданичком. Здесь нужны винты чуть по-толще (в моём случае М4х10)

Ну и ставим корпус.

Пол-дела, можно сказать сделано.
Теперь - бленда.
Она состоит из квадратной рамки и четырёх лепестков.
Сперва делаем рамку. Для этого сгодится медная проволка диаметром 1,5-2 мм.

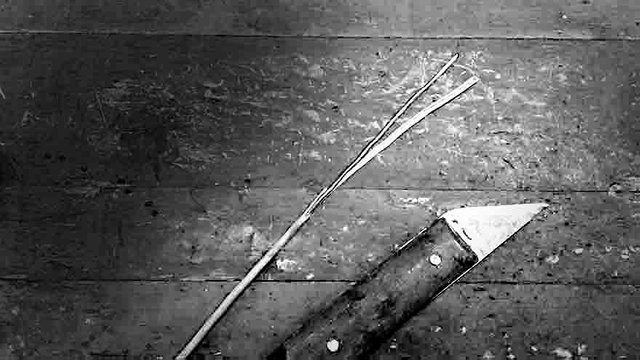

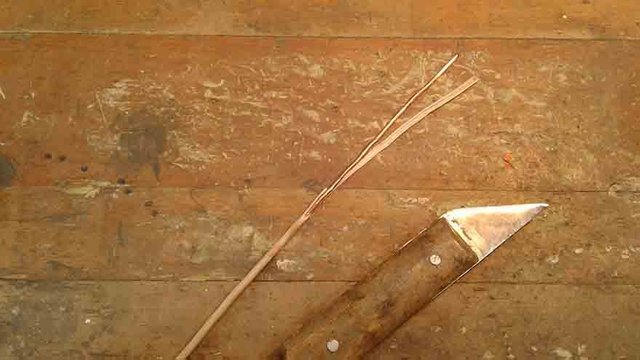

Чистим от изоляции.

(Наверное эту фоту да в "чёрно-белом" на конкeрс @axeman
BLACK AND WHITE PHOTOGRAPHY AND ART CONTEST WEEK #030. А тот там уже засилие чёрно-белых котиков и сосвем не белых негретят...
Но мне некогда вы%бывацца - - щёлкнул как есть...

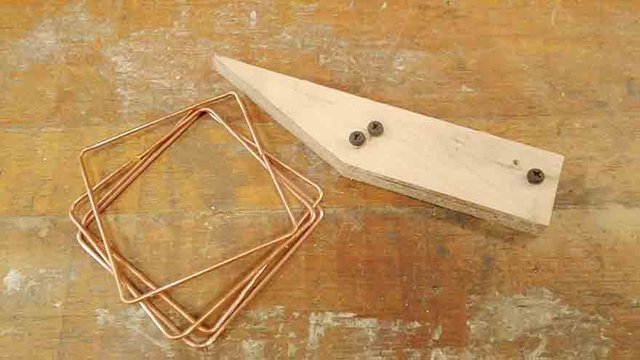

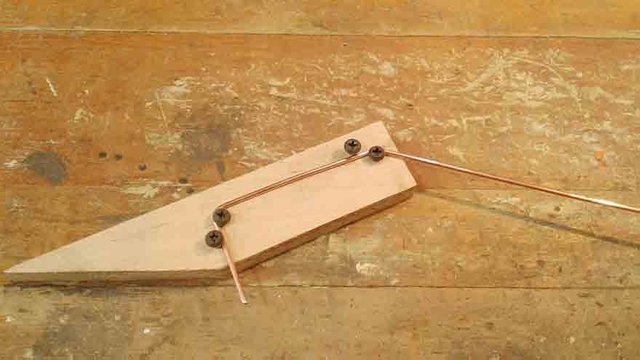

Гнем по кондуктору.

..чтобы квадрат был действительно квадратный...

...и что бы все они были одинаковые... Ну и так быстрее.

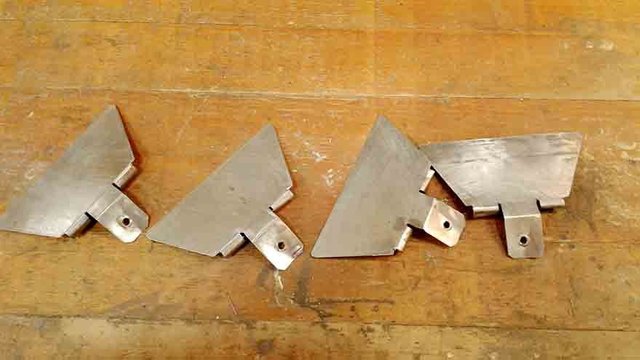

Лепесткам придаём нужную форму

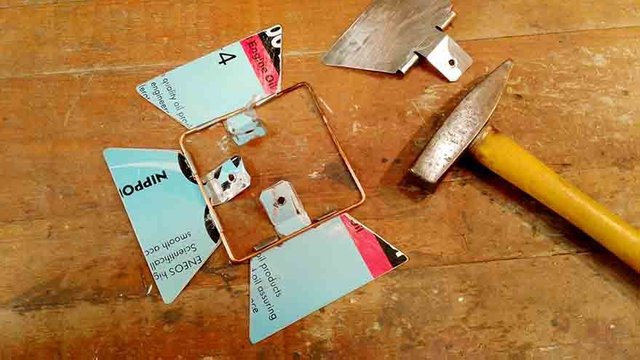

Сибарем их по 4 штуки на рамке.

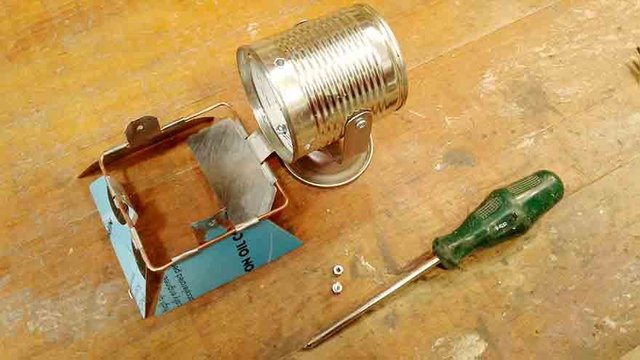

Размечаем монтажные отверстия в корпусе.

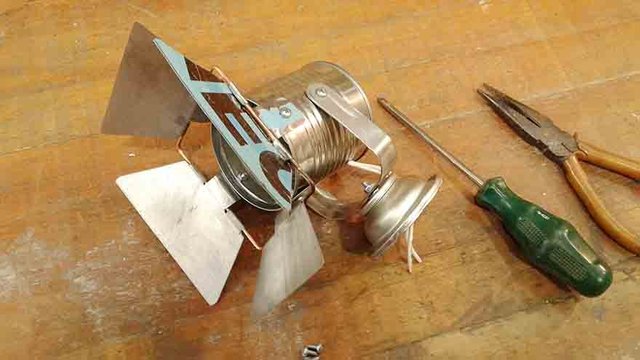

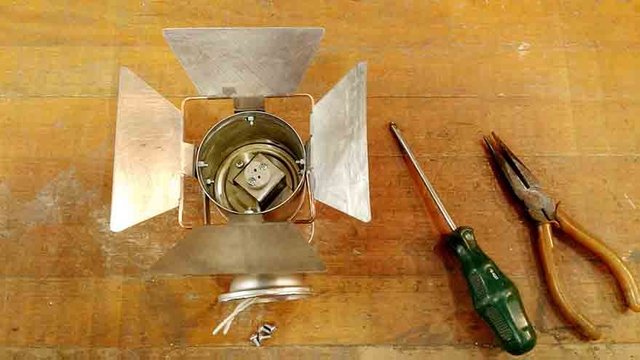

Свинчиваем.

Тут тоже сгодятся винты М3, хотя цивильнее было бы на заклёпках

Но у меня, как на зло, в этот день кто-то "попросил" клепальник и пушной зверёк с ним ушёл. Ладно.

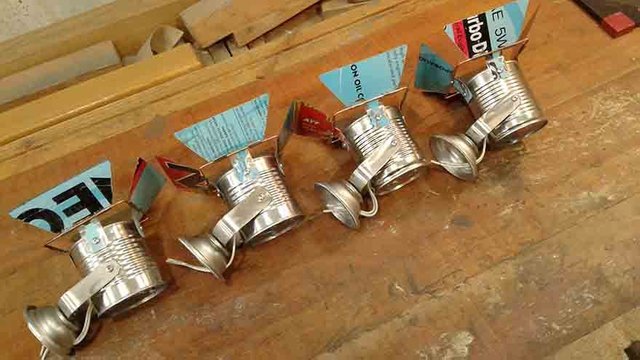

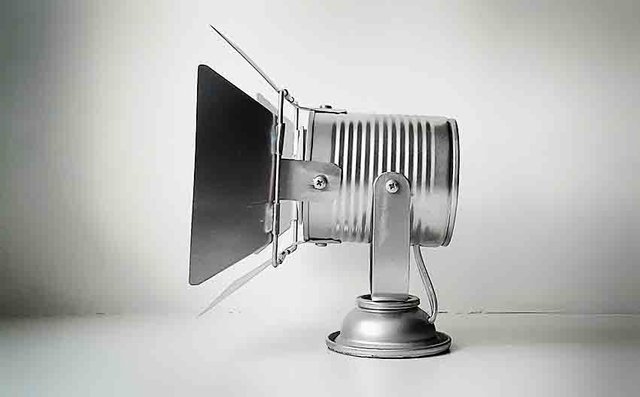

Всё готово - можно красить.

А, как известно, "краска на флоте - творит чудеса" (С)

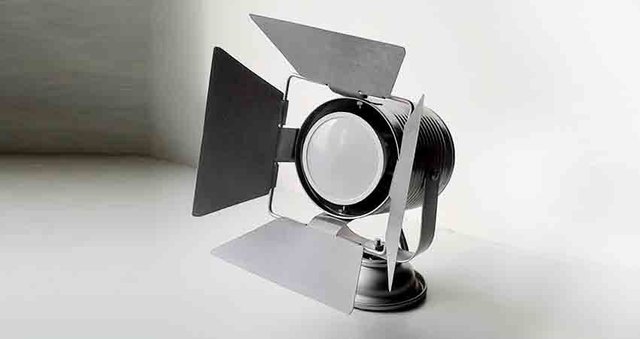

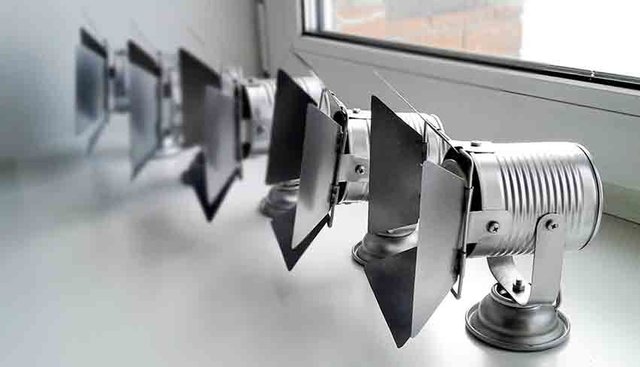

Вот , собственно и вся история.

...Ну, почти вся ))

. . . . .
UPD

Как я уже заметил выше , пост был написан давно, ещё на Голосе. И я не планировал его спасать.

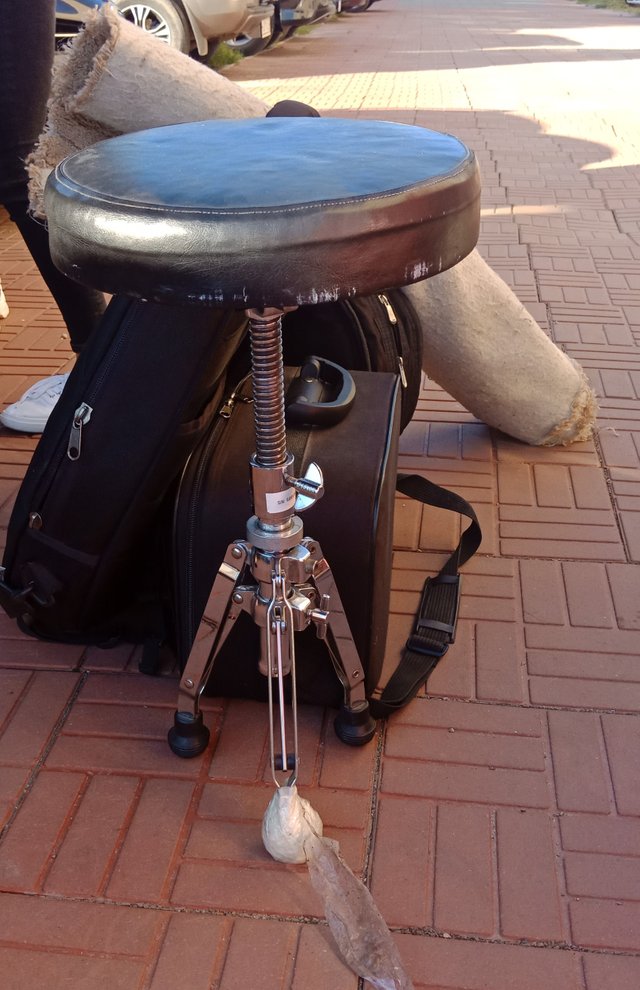

Но посмотрев в "дневнике" @alena-vladi как "армейским способом" починен стул её подруги-барабанщицы, мне подумалось, что ... короче, синяя изолента спасёт мир!
Надеюсь, что хотя б @steemcurator01 , @steemitblog и @steemcurator06 как-то ей компенсируют...
Всем добра и света!

. . . . .
UPD

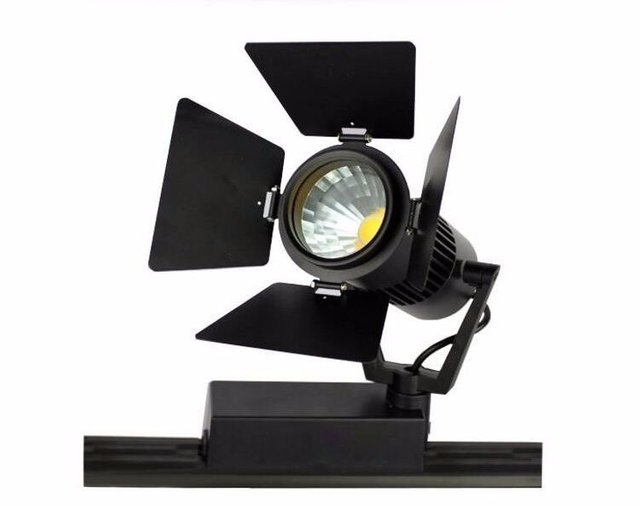

Нечто подобное можно заказать и по Али-Экспресс. Но бывают моменты...

. . . . . . . . . . . . . .
...Когда проще - своими руками

. . . . . .
ВНИМАНИЕ!
При работе с осветительными приборами соблюдайте меры электробезопасности.
