Cement factory 1.

The task.
Design a plant for the production of cement clinker with a capacity of 3 tons per hour
length of oven and refrigerator of 30 meters
working diameter 1.6 meters

Calculate the dimensions of the oven / refrigerator, completely the entire drive, calculate the heat exchanger and design in 3D and drawings.

---

Задание.
Спроектировать завод по производству цементного клинкера производительностью 3 тонны в час
длина печи и холодильника по 30 метров
рабочий диаметр 1.6 метра

Рассчитать размеры печи/холодильника, полностью весь привод, рассчитать запечной теплообменник и спроектировать в 3Д и чертежах.

---

The simplest part of the design: determining the drive power.

Part of the lining of a rotating refrigerator for cooling cement clinker.
I model the outer diameter of the lining based on the original internal diameter of the furnace to determine the size of the steel casing.

The length of the oven is 30 meters. The size of the brick is wedge-shaped 230x114x75x65 mm (№20)
The length of the lining is 1/3 of the length of the furnace. Total 5081 bricks.
In addition to the brick, a 40 mm thick berm will be used.

---

Часть футеровки вращающегося холодильника для охлаждения цементного клинкера.
Моделирую наружный диаметр футеровки исходя из исходного внутреннего диаметра печи, чтобы определиться с размером стального корпуса.

Длина печи 30 метров. Размер кирпича клиновидного 230х114х75х65 мм (№20)
Длина футеровки равна 1/3 длины печи. Всего 5081 кирпич.
Помимо кирпича будут использоваться лещадь толщиной 40 мм.

---

В реальной модели разумеется будет один солид, иначе порвёт видеокарту ноутбука.
Вообще кладка - не моя проблема, но надо примерно прикинуть размеры корпуса исходя из исходного рабочего сечения. Далее изменения диаметра в свету +-50 мм роли не играют. Ну и массу кирпича вычислить заодно поточнее.

---

In a real model, of course there will be one solid, otherwise it will break the video card of the laptop.
In general, masonry is not my problem, but it is necessary to approximately estimate the dimensions of the shell based on the initial working cross-section. Further changes in diameter + -50 mm do not play a role. Well, a lot of bricks to calculate at the same time more precisely.

---

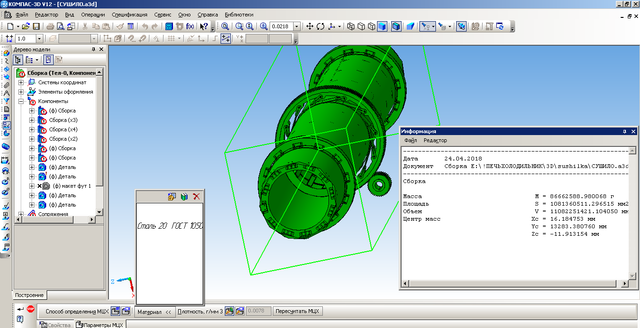

furnace mass

---

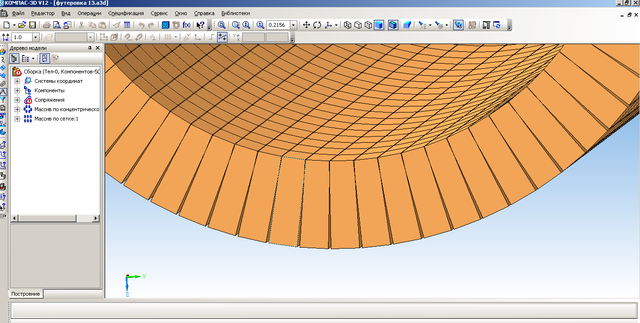

the location of the refractory bricks in the furnace (without the floor) (расположение огнеупора (без лещади))

---

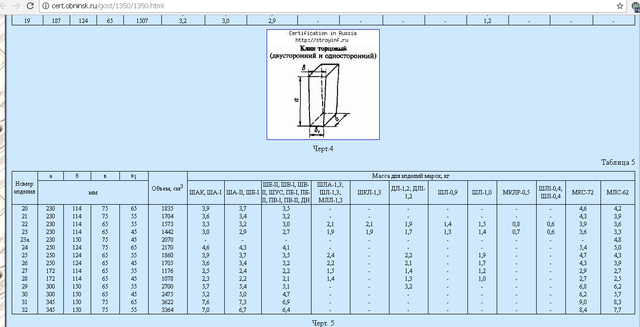

brick dimensions (размеры кирпича)

---

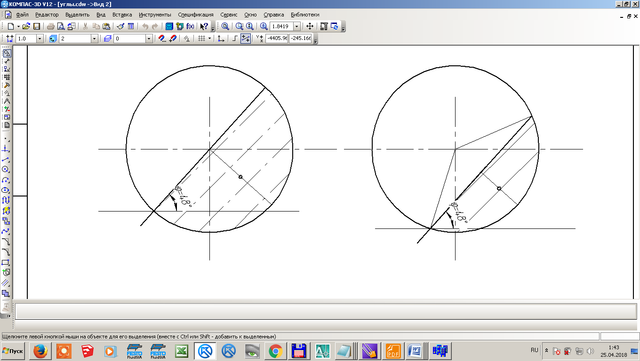

angle of repose of the matherial

---

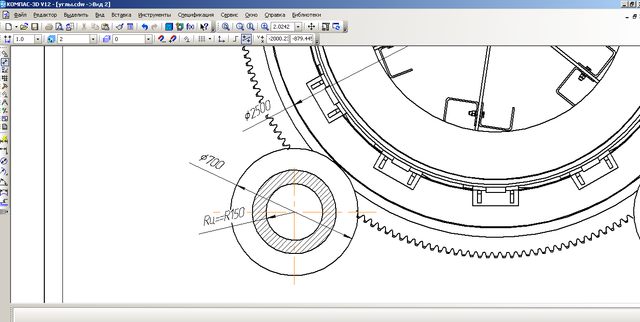

Bandage and roller support diameters, and pin radius

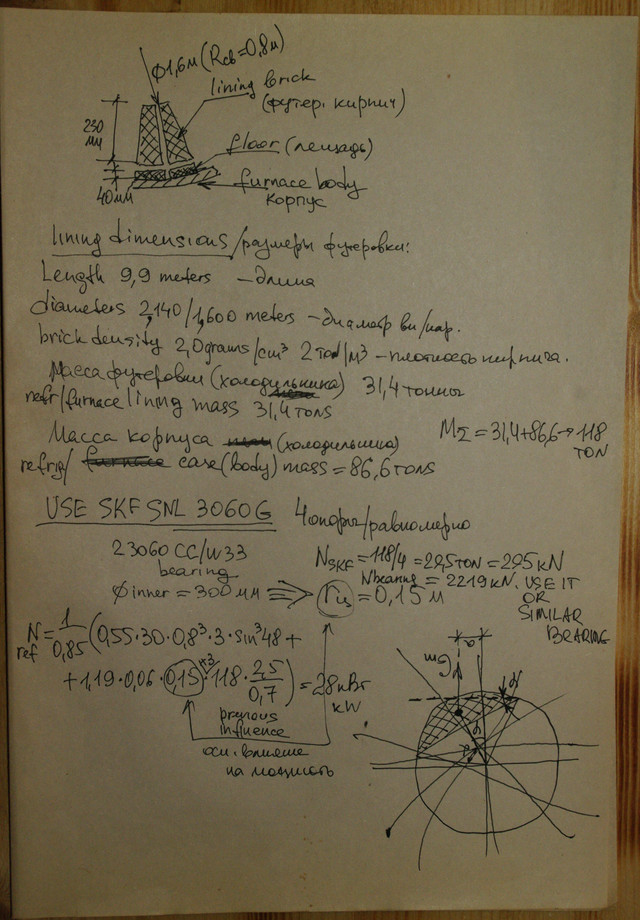

CALCULATION:

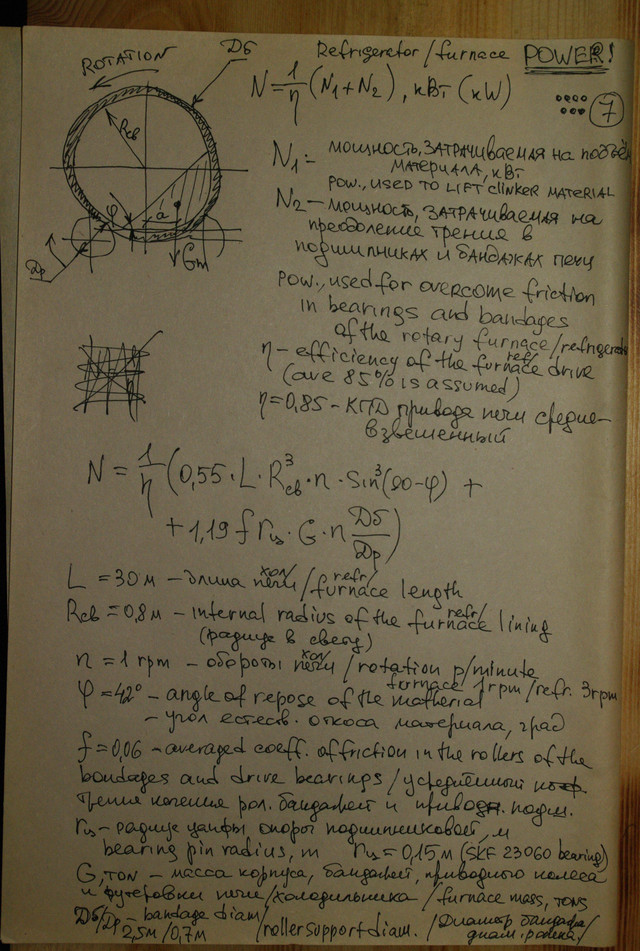

!!!!This calculation is suitable for searching for the power of the rotary kiln drive and the rotating refrigerator!!!!
Этот расчёт пригоден для поиска мощности привода вращающейся печи и вращающегося холодильника.

---

---

The furnace has the same mass of metal (minus the heat exchange blades) and tripled the weight of the lining.
Recalculate the same formula with the new initial masses.
Do not forget to take into account the mass of clinker in the furnace - we set the percentage filling of the section.

У печи имеем ту же массу металла (минус теплообменные лопатки) и утроенную массу футеровки.
Пересчитываем ту же формулу с новыми исходными массами.
Не забываем учитывать массу клинкера в печи - задаемся процентным заполнением сечения.

The next stage will be the calculation of the dimensions of the gear drive.
Thanks for your attention!
