¿Qué es una Resistencia?

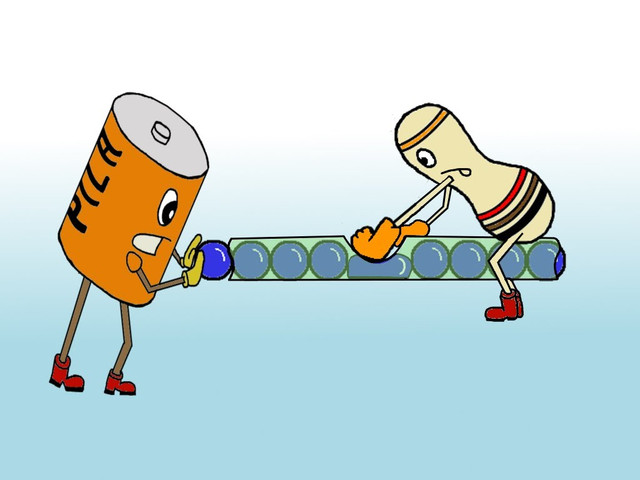

La resistencia es un componente electrónico diseñado para cumplir la función de una oposición o dificultad al flujo de corriente eléctrica.
La resistencia causa una caída de tensión (V= Voltaje) que es proporcional a la corriente (I= Corriente) que la atraviesa; es decir; "Resistencia es igual a Tensión sobre Corriente". en su Ecuación sería: (R=V/I). quiere decir que para saber la resistencia que utilizaremos o debemos utilizar es necesario saber el Voltaje y la Corriente que pasará por ella.
Su comportamiento se rige por la Ley de Ohm antes descrita y pertenece al grupo de Componentes Pasivos. Está también en su mayoría fabricados de capa de carbón, capa metálica, película metálica y aglomeradas de carbón. poseen dos terminales de conexión que permiten su montaje en un circuito.
En términos de su aplicación podemos ver que es utilizados para:
Control de la corriente eléctrica: Es decir, polarización de carga. Conectado a un transistor hace que se complemente su funcionamiento.
Limitación de tensión: Se emplean cuando en una sección del circuito es necesario aplicar una reducción de la tensión existente.
Protección de cortos: Se utilizan para prevenir cortocircuitos por el exceso de consumo, actuando como fusible.
Producción de calor: En éste caso se emplea en las planchas de ropa o cabello, calentadores de agua o de cocinas para generar calor y aprovechar el efecto Joule.
Su unidad de medición es el Ohmio, y en esquemas circuital y también en el impreso de una placa, generalmente se representan con la letra "R", seguida de una numeración que nos permite identificar su valor y así la diferencia de una con la otra.
Suelen configurarse en 3 formas (y ésto es más que todo en Problemas de Circuitos) Series, Paralelos o Mixto (el cual compartiremos en otra Publicación).

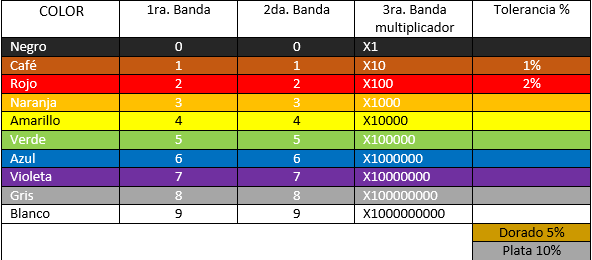

Existe el famoso Código de Colores de las resistencias, el cual verán a continuación:
Aquí abajo te ahorro un poco el trabajo de sacar el valor de la resistencia Banda por Banda, pues están casi todas las resistencias que puedes conseguir comercialmente.
PD: Si vas hacer un circuito y no consigues aquí la resistencia que necesitas, pues tendrás que hacer la unión de dos de ellas o el paralelo de dos o mas de ellas.
