拆解了一台坏掉的变频器

in #cn6 years ago (edited)

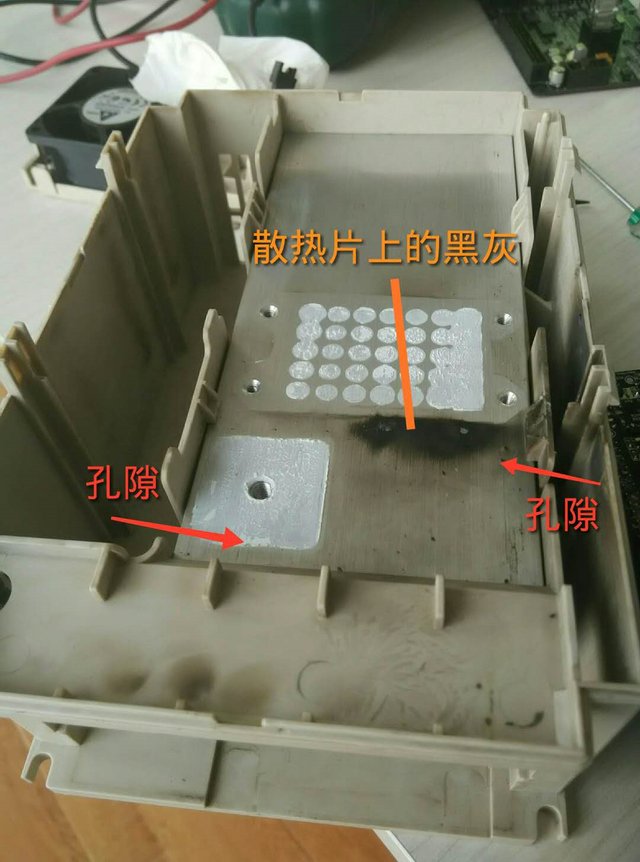

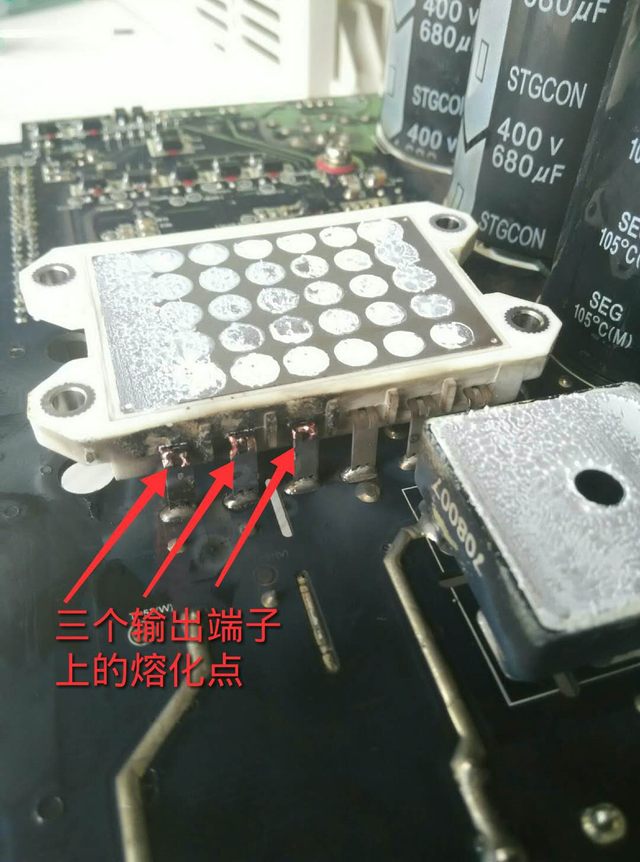

拆解了一台坏掉的变频器,发现IGBT管的其中三个输出端子上铜线有熔化点,相邻的散热片上有黑灰,疑似发生过爆炸,很可能是短路所致。

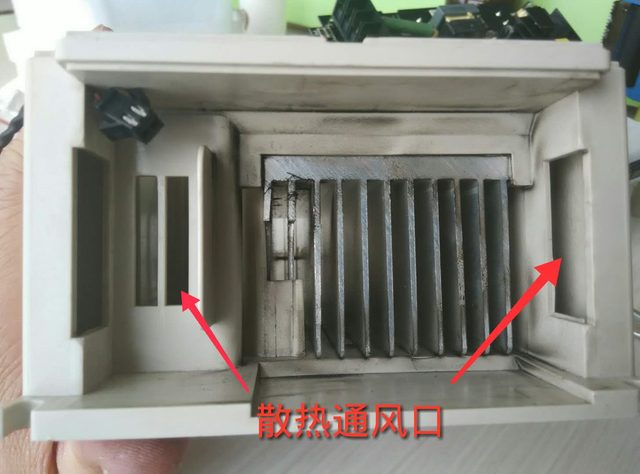

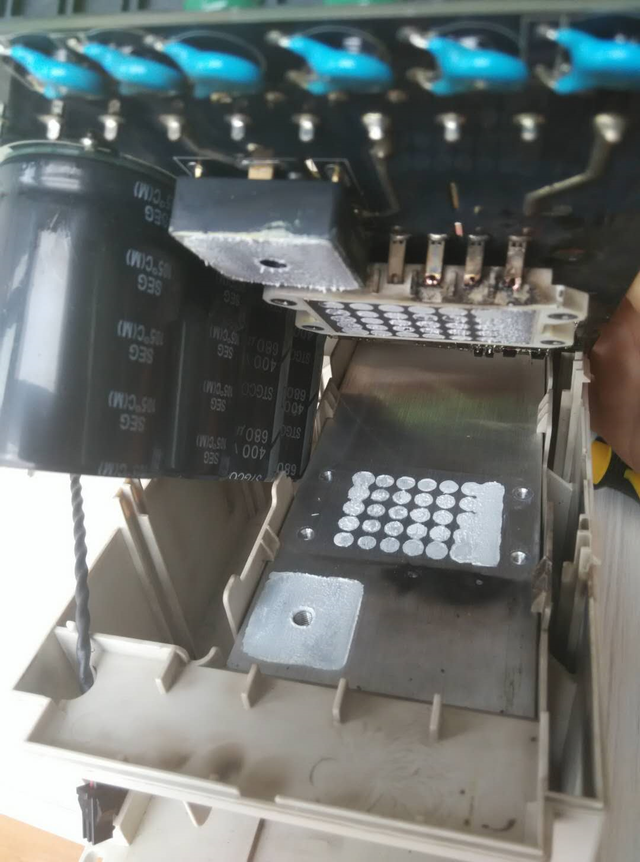

很可疑,为什么会发生短路呢?一般不可能发生这样的情况,内部电路导线不存在干涉的可能,只能是外来导体。再仔细查看,把电路板安装完到位,终于发现存在这样的可能:从散热通风口处到内部电路有孔隙可以进入,可能是细铁丝、小螺钉滑落进去的,还有可能是小虫子爬进去的。



这应该属于设计缺陷,要么IGBT管的输出端子上做好绝缘处理,要么缩小或者封闭现有的孔隙。

发生这种事情的概率非常小,如果更改会增加成本,对于厂家来说不知道有没有更改的必要。
