LG 트롬 세탁기 완전분해 청소하기(3)

세탁기 모델에 따라서 건조 기능이 없는 세탁기는 해당사항이
없겠습니다.

하지만 저희 세탁기는 건조기능이 있었기 때문에 건조되는 구조물을
제거하겠습니다.

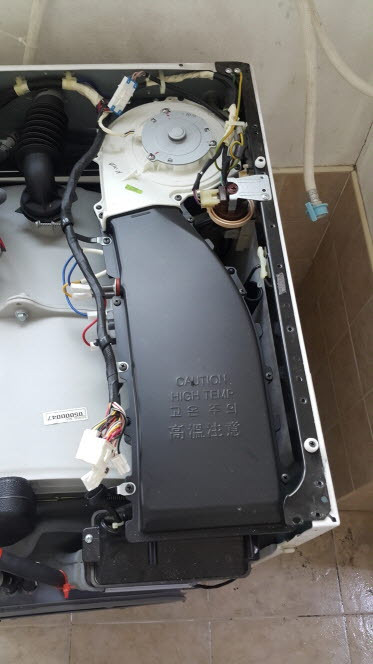

이사진에서 보이는 "고온주의"라고 써져있는 부분과 그 윗쪽 동그란 부분이 건조하는 모듈
입니다.

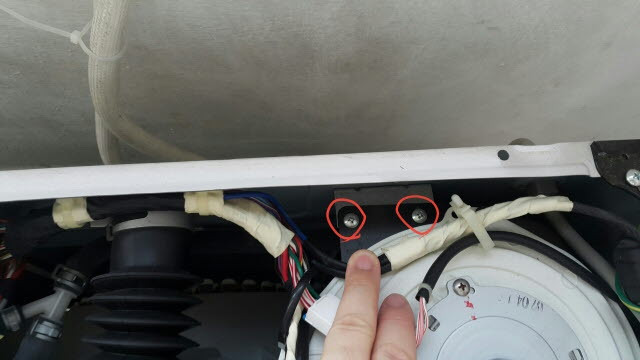

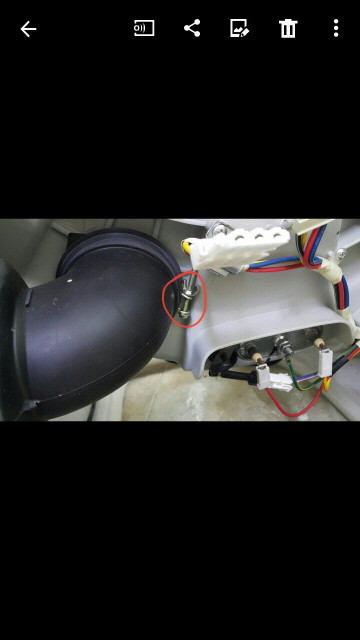

앞쪽에 고정되어 있는 나사를 제거해 주시고

뒤쪽도 고정되어 있는 나사를 제거해 줍니다.

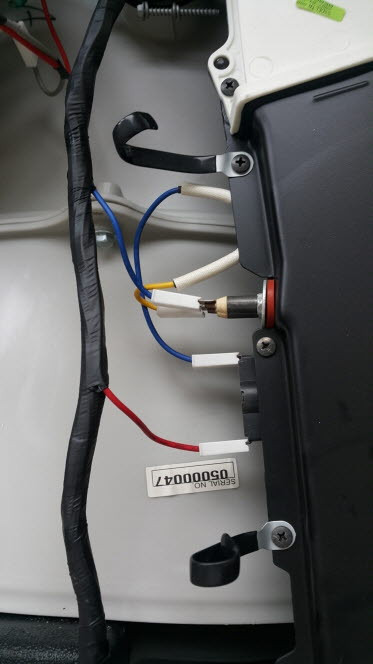

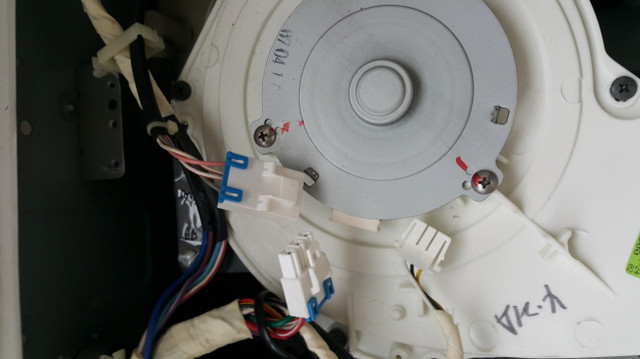

다음 중간에 연결되어 있는 전선도 분리해 줍니다.

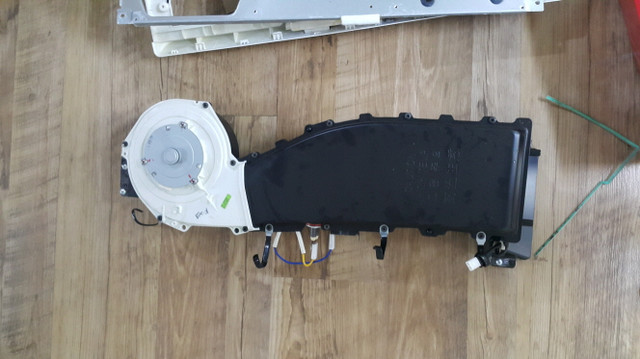

전선을 모두 분리하였다면 이제 건조기를 분리해서 빼놓습니다.

저는 아래사진처럼 방바닥에 옮겨 놓았습니다.

이제 무게중심을 잡는 고정추를 제거하겠습니다.
생각보다 많이 무거우니 빼낼때 조심하시기 바랍니다.

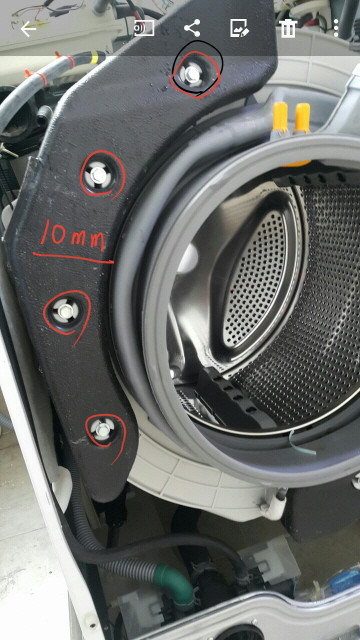

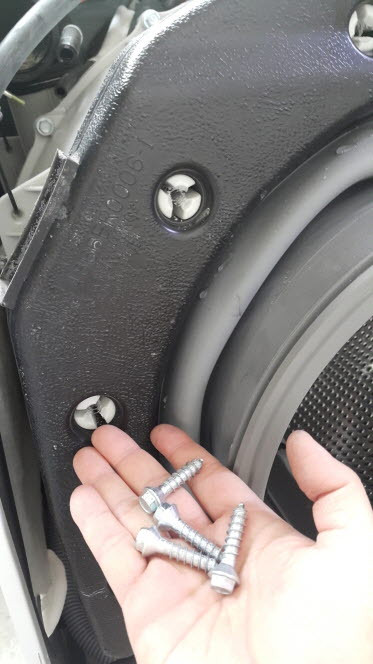

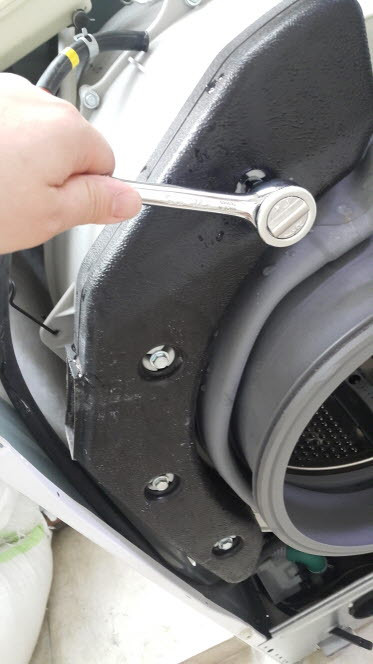

10mm 렌치를 사용하여 제거합니다.

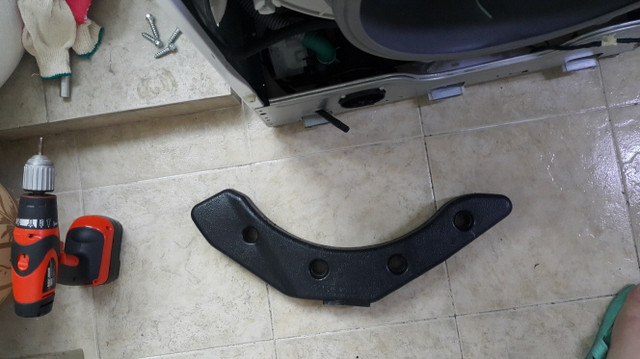

오른쪽에 있는 고정추도 제거합니다.

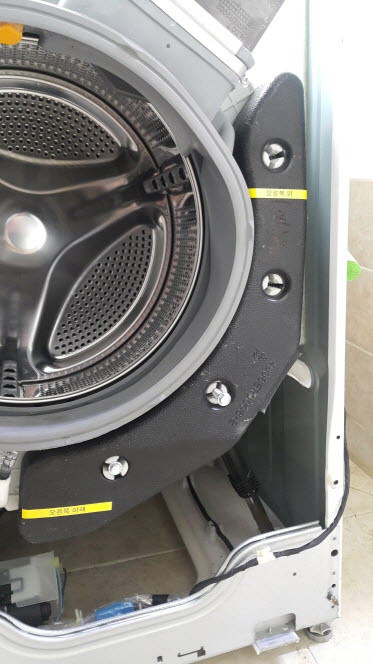

저는 고정추 모양이 2개가 비슷하여 아래와 같이 태그를 붙여놓았습니다.ㅋㅋ

이렇게 하면 바뀌는 일은 없을겁니다.

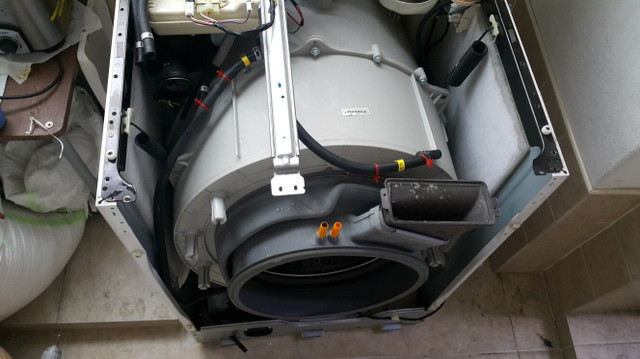

양쪽 고정추를 제거한 모습입니다.

고무 아래쪽 호스를 분리합니다.

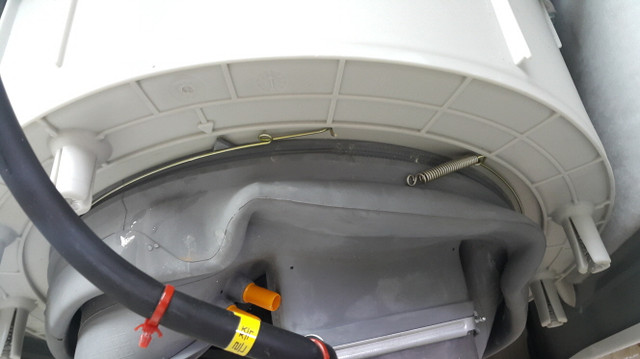

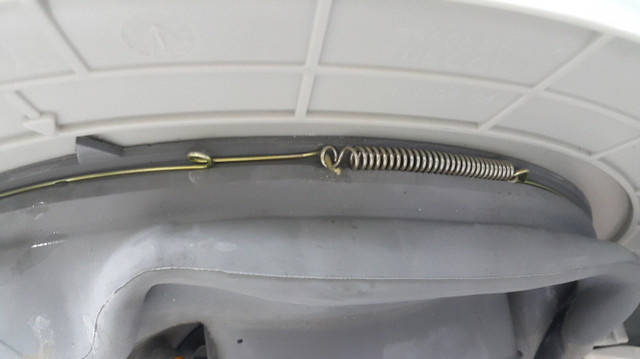

동그란 고무 안쪽에 스프링이 하나 더 있습니다.

이스프링도 분리하여 제거해줍니다.

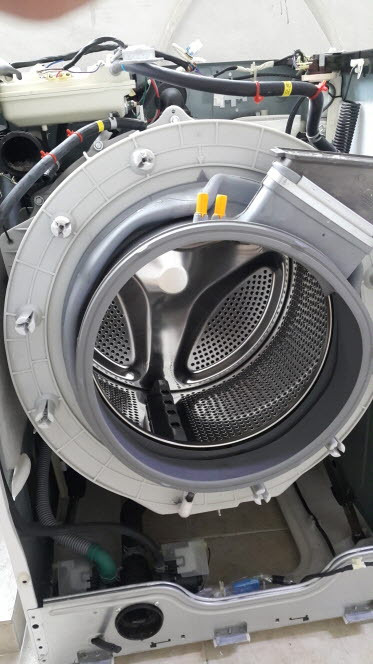

이제 앞쪽 고무를 제거해 주면됩니다.

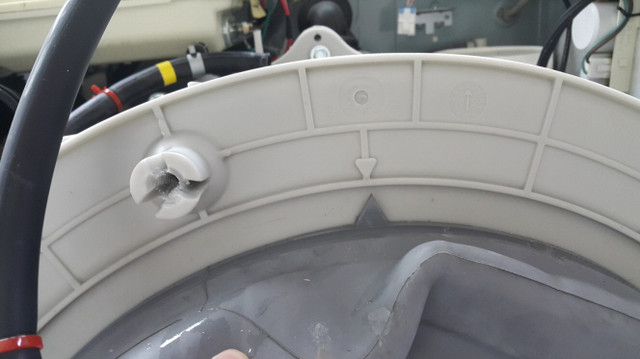

위쪽 중간에 화살표가 있으므로 나중에 끼울때 이 표시에 맞추어 끼우면 됩니다.

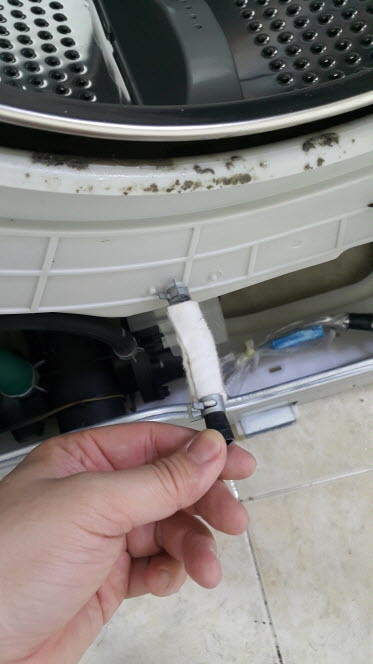

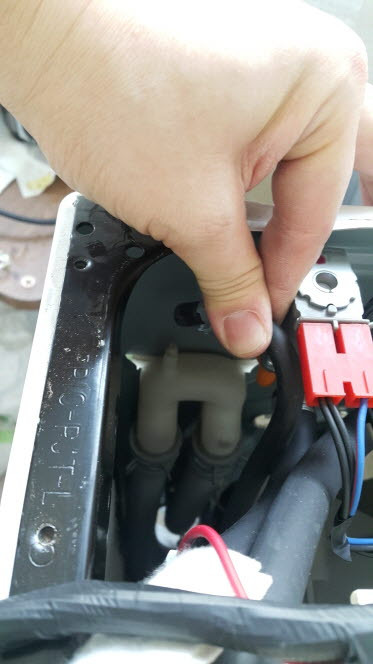

아래 조그만 호스도 걸리적 거리므로 분해해 놓겠습니다.

다음은 뒤쪽으로 가서,

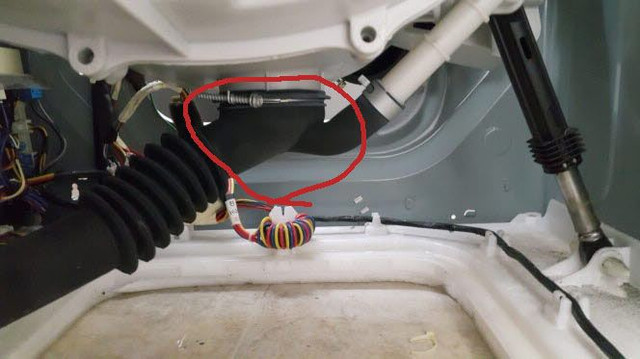

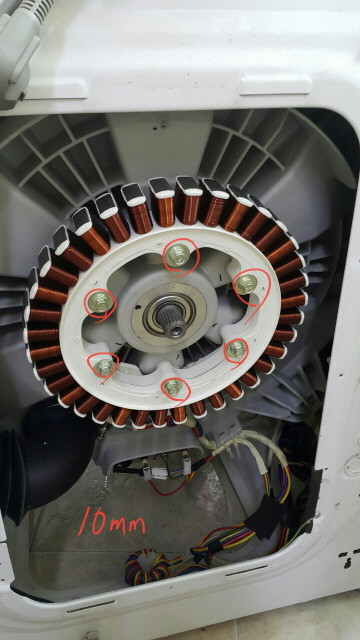

분리하지 않았던 코일로 감싸져 있는 것을 제거합니다.

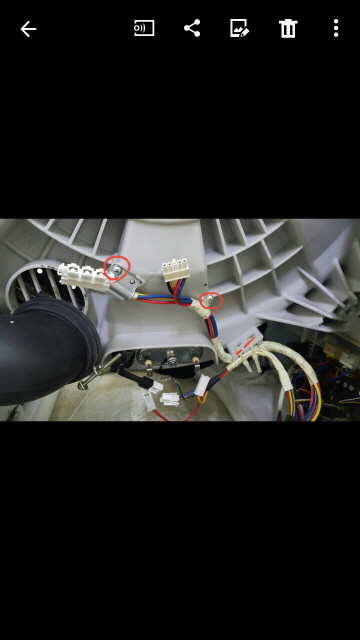

아래쪽 전선 코드들도 분리해 줍니다.

천천히 분해한다면 별로 어렵지는 않을 것입니다.

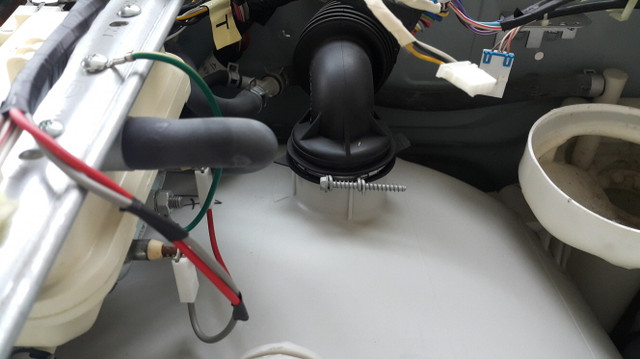

이제 중간 통하고 연결된 호스를 제거해줍니다.

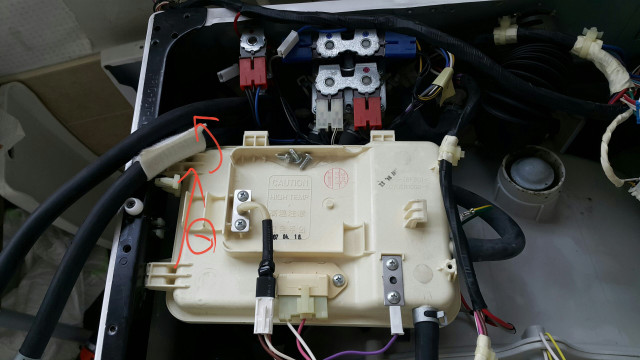

위쪽에 분리 안했던 통도 아래와 같이 하여 제거해 줍니다.

연결되어 있는 호스도 제거 합니다.

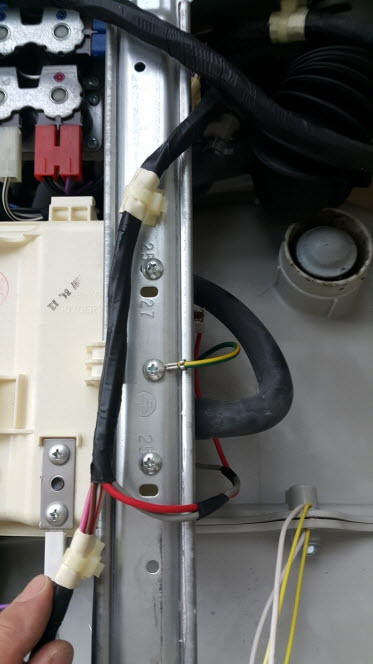

중간 철판 바 도 제거 합니다.

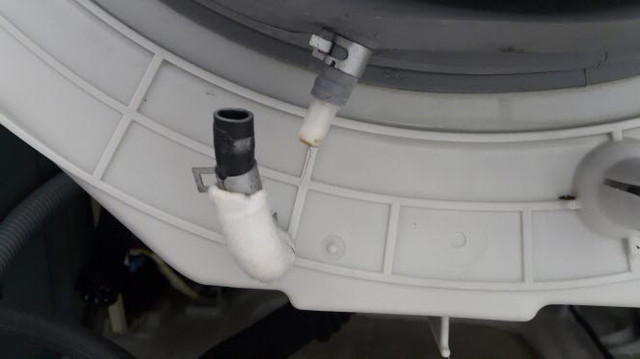

통과 연결되어 있는 아래쪽 호스도 제거해 줍니다.

이제 통을 드러내기 위한 마지막 작업을 하겠습니다.

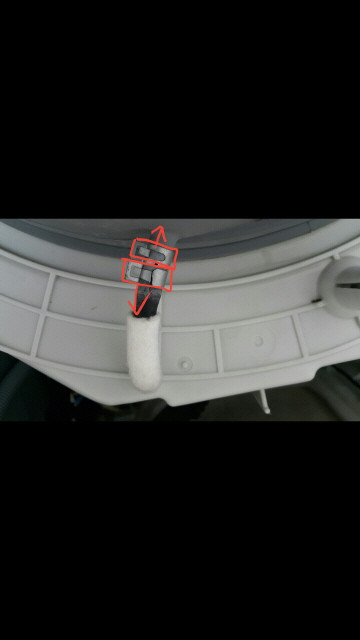

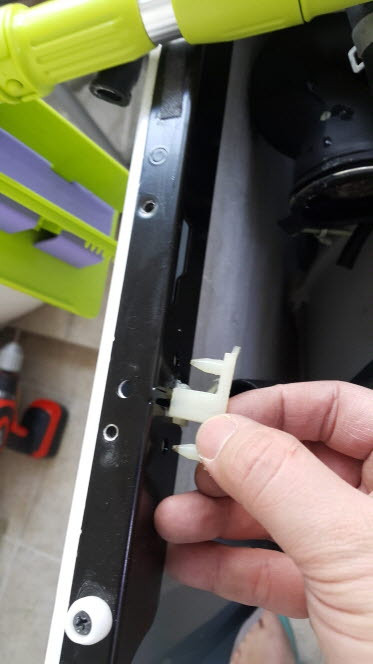

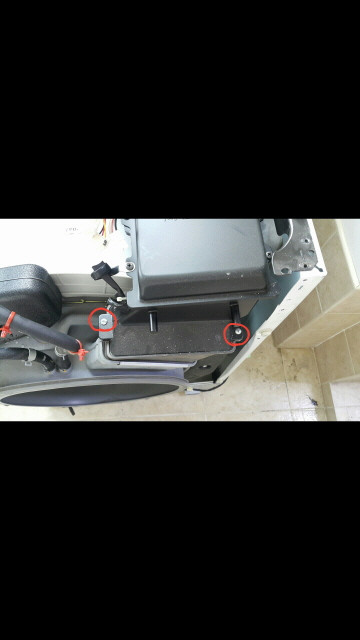

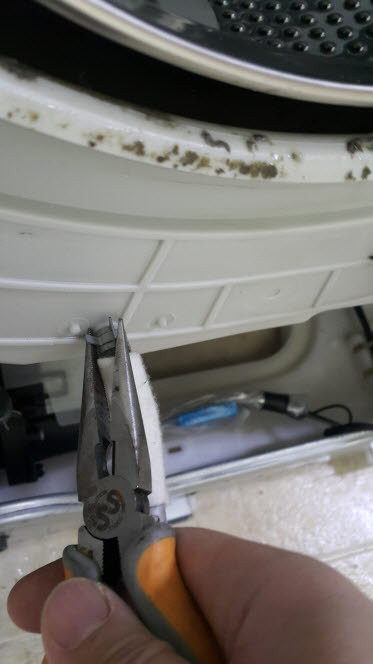

통과 연결된 스프링이 잘 빠지도록 아래와 같이 고정기구를 제거하고,

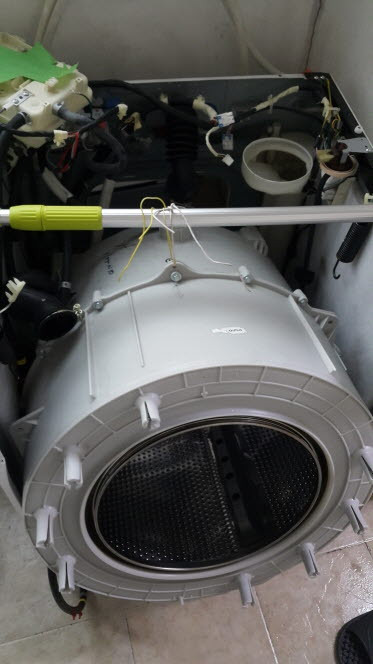

이제 가운데 원통을 들어내기 위해 위쪽 구멍을 청소도구 빗자루에 연결했습니다.

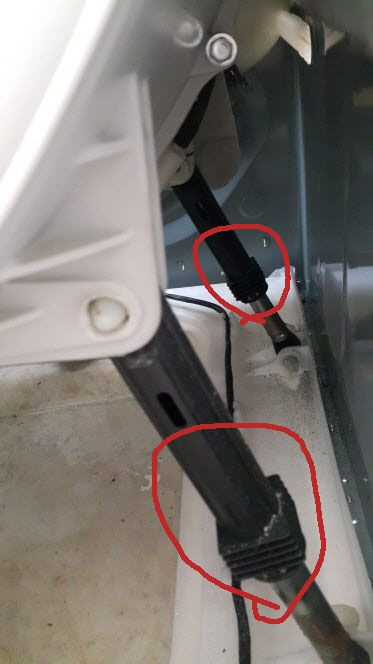

아래쪽에 힘을 받고 있는 쇼바는 별도 고정되어 있지 않고 원통을 들어내면 빠지므로

별도 분리할 필요는 없습니다.

아래 표시해놓은 부분은 그냥 원통을 들어올리면 자동으로 쏙 빠져 나오게 됩니다.

이제 빗자루를 들어올리면 원통이 빠집니다.

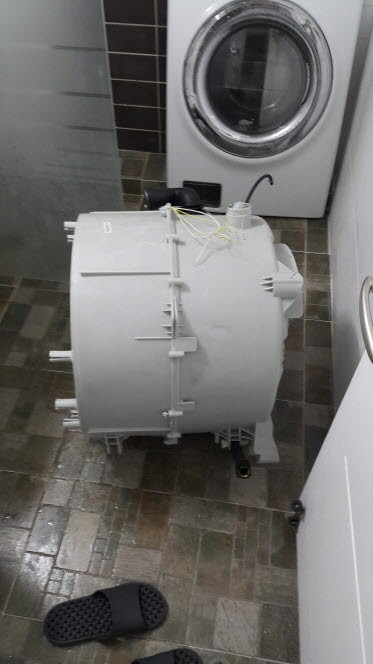

세척을 위해 화장실로 이동하도록 하겠습니다.

이제 나머지는 마지막 (4)부에서 계속 연재하도록 하겠습니다.
