Volume calculation software
El especialista en fluidos de perforación realiza una serie de cálculos de volumen, y tiempo de desplazamiento del fluido tanto en los tanques de almacenamiento como el fluido contenido en el hoyo, que se pueden realizar manualmente con la ayuda de una calculadora pero existe el riesgo de errores. Por supuesto esto también se pueden realizar en la computadora, pero necesariamente debemos tener una información rápida y correcta , por tal motivo y así aumentar la eficiencia en el taladro, lleve esos cálculos a dispositivos móviles como celulares o tabletas como en la entrega anterior que realice, desarrollado en App Inventor 2, les doy el link para su consulta.
Estos programas ya existen pero esta es una adaptación estrictamente para el campo, es decir los cálculos más comunes para el uso del Ingeniero de fluidos de perforación.

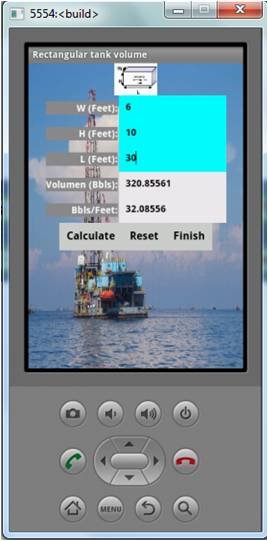

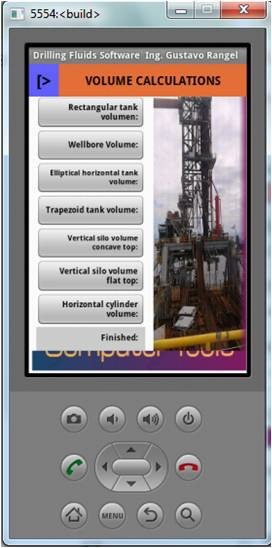

En esta 1ra opción Rectangular tank volumen, es para calcular de volumen de un tanque rectangular en barriles estaba incluida en el software anterior pero ya que esta entrega era de cálculos de volumen no la podía dejar por fuera.

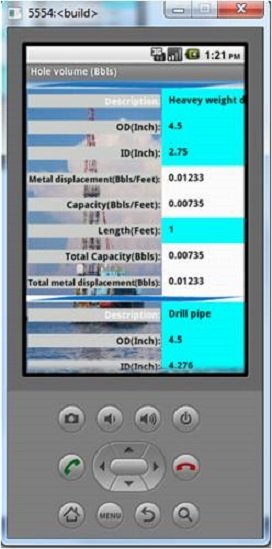

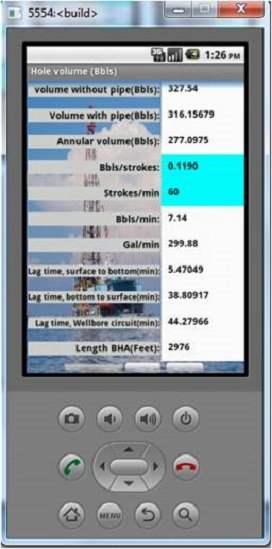

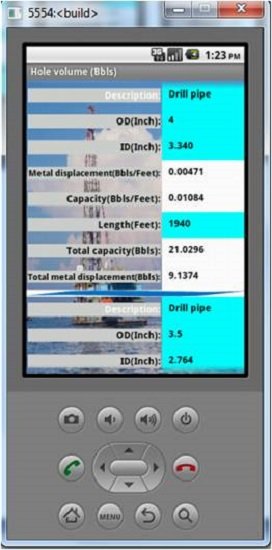

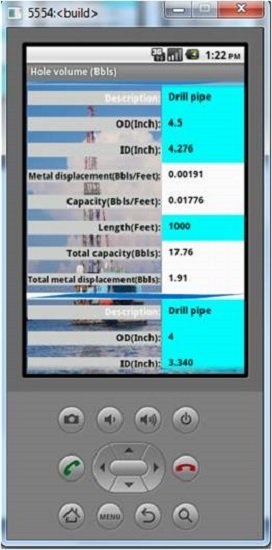

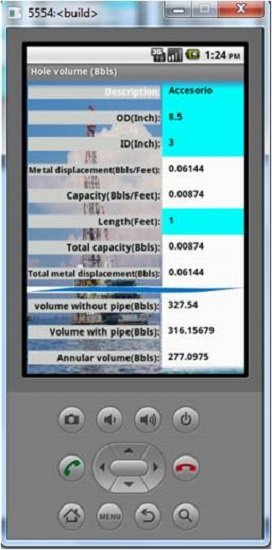

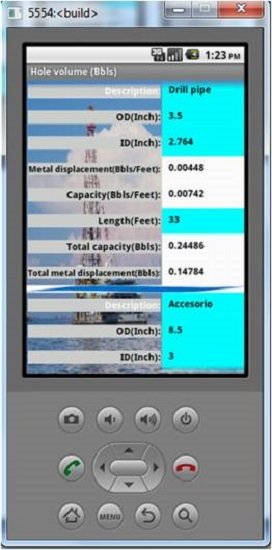

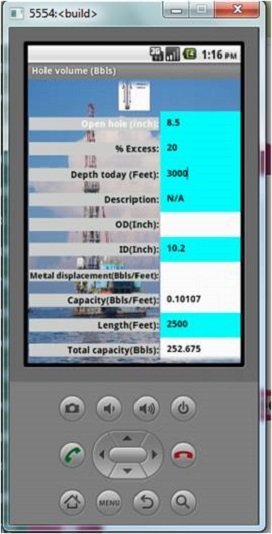

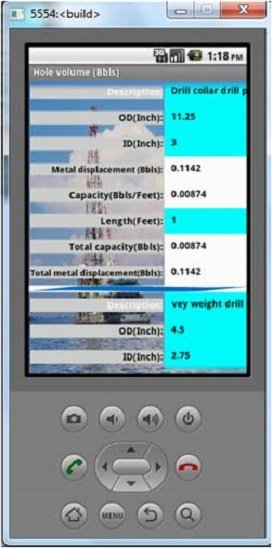

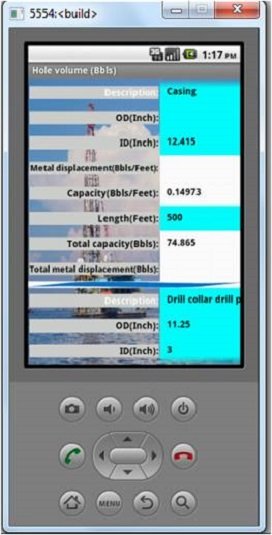

En esta segunda opción Wellbore volume, es para calcular el volumen del hoyo, es decir, la cantidad de barriles de lodo que existe en en el pozo en un momento determinado, así como el volumen del hoyo sin tubería y con tubería dentro del hoyo, el volumen anular que es el que se encuentra entre el diámetro del hoyo abierto y el diámetro externo de la tubería de perforación, así como el calculo de los barriles por strokes, que es un stroke o embolada es el recorrido completo del émbolo (pistón) dentro del cilindro de la bomba de lodo, es decir, Bbls /stks, es la cantidad de volumen en barriles por strokes que desplaza la bomba de lodo, igualmente los Strokes/Min y Bbls/Min. Otros datos importantes que nos muestra en desplazamiento de la superficie a la profundidad donde está ubicada la mecha, es decir, los minutos que tarda el desplazamiento del volumen del lodo en barriles en este intervalo, el Fondo arriba que es el tramo desde el fondo del hoyo hasta la superficie además del circuito del hoyo que es la suma de los dos intervalos anteriores y al final la longitud en pies del BHA (ensamblaje de fondo).

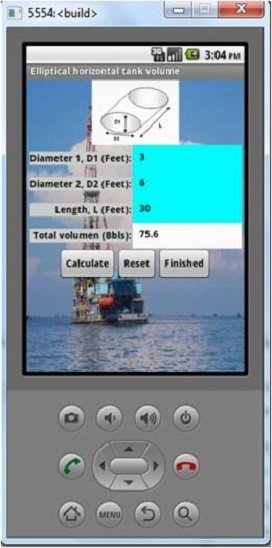

En esta tercera opción Elliptical horizontal tank volume, es para calcular el volumen en barriles de un tanque horizontal elíptico en barriles.

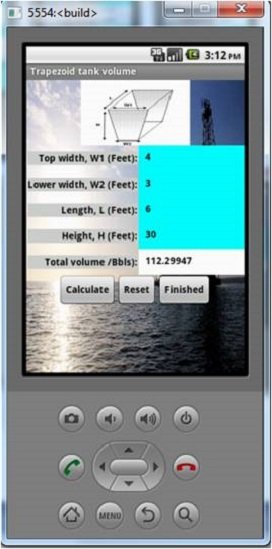

En esta cuarta opción trapezoid tank volume, es para calcular el volumen en barriles de un tanque trapezoidal en barriles.

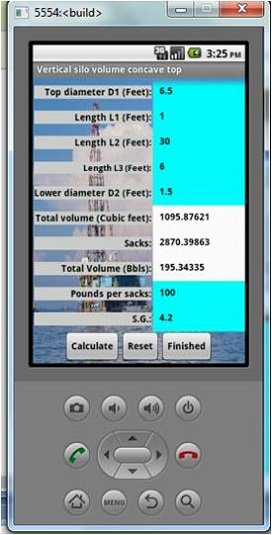

En esta quinta opción vertical silo volume concave top, es para calcular el volumen en barriles de un tanque tipo silo con tope superior cóncavo en barriles.

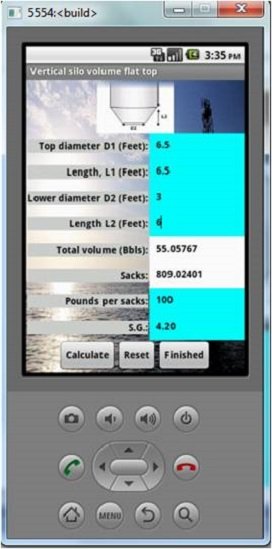

En esta sexta opción vertical silo volume flat top, es para calcular el volumen en barriles de un tanque tipo silo con tope superior plano en barriles.

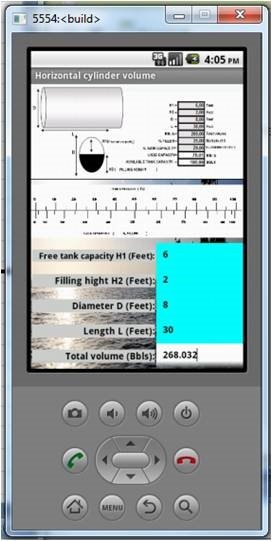

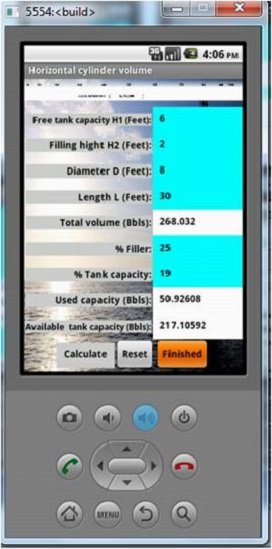

En esta séptima opción horizontal tank volume, es para calcular el volumen en barriles de un tanque de forma cilíndrica horizontal en barriles.
Fuentes: Fotos de mi software con el emulador para android del APP INVENTOR 2
