Recubrimiento y Verticalidad en Columnas

Recubrimiento y Verticalidad

Continuando con la serie de Ingeniería Civil, hoy publicaremos este post que plantea la necesidad de obtener el debido recubrimiento indicado en el proyecto, así como garantizar la verticalidad del acero del elemento (columna).

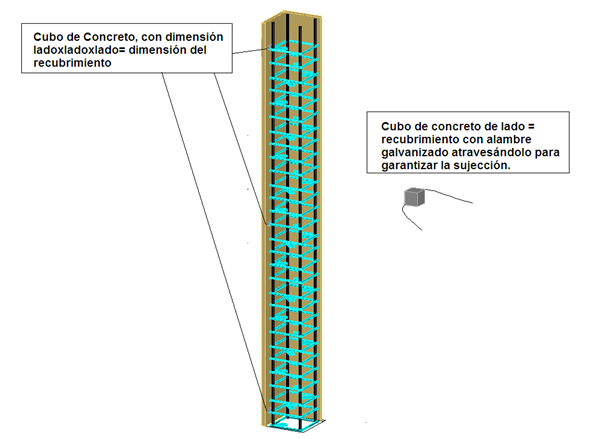

Con la utilización de cubos prefabricados de concreto, tendremos una adecuada separación que asegure el recubrimiento y la verticalidad del acero.

Recubrimiento y Colocación de Ligaduras

El recubrimiento es importante, porque garantiza que el acero no será expuesto a agentes atmosféricos, que podrían deteriorarlo.
Así mismo en el dibujo realizado en acad3d y editado en paint por el autor, se puede observar como se colocan los ganchos de las ligaduras de manera alternada, (se van rotando) de manera que no queden todos del mismo lado y puedan originar un plano de falla. Igualmente es necesario colocar los ganchos hacia el interior de la columna formando un ángulo de 135°, para evitar que se suelten y dañen el recubrimiento así como el confinamiento que debe tener el acero longitudinal en la columna.

No usar Zunchos tripa de pollo

Otro aspecto importante es no utilizar acero menor de 10mm para su uso como ligaduras en columnas, lo que en el argot popular se llama “zuncho”, las columnas son elementos estructurales importantes así como las vigas, las ligaduras en el caso de columnas y los estribos en caso de las vigas, resisten los esfuerzos de corte a los cuales son sometidos estos elementos. Es una falla común ver columnas agrietadas y hasta vigas y una de las causas más frecuentes es por el uso de los llamados zunchos con tripa de pollo, que es acero de ¼” no se recomienda para uso estructural.


En mi experiencia como inspector de obras he observado este error en varias ocasiones y el mismo es el resultado de trabajar de manera rápida para acabar pronto sin garantizar la calidad.
Así usted no sea ingeniero, debe conocer estos tips que iré publicando paulatinamente, para que esté pendiente si realiza trabajos en su vivienda.


Consulte siempre a un Ingeniero Estructural, está preparado para realizar un proyecto económico y seguro que garantice la inversión de su proyecto.
