블랙박스에 USB 전원 연결하기 3

저번 시간에 이어 마지막으로 블랙박스를 USB 보조배터리에 연결한 방법을 올린다

저번까지 문제는

1. 블랙박스는 기본적으로 12V 사용한다
2. USB 보조배터리는 기본적으로 5V를 출력한다

--> 떄문에 USB 보조배터리의 출력을 12V로 승압하는 방법을 쓰기로 한다 였다

단지 이 그림을 그리기 위해서

승압하는 방법을 찾아보자

역시나 블랙박스에 입력되는 3.5파이 단자에
USB 보조배터릴르 12V로 출력하는 케이블이 있다

근데 그냥 케이블보다 약간 비싸다?

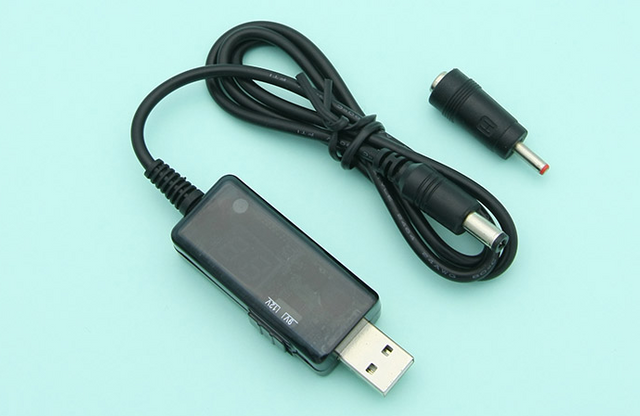

대략 이렇게 생긴 케이블이 9천원 정도 한다

택배 포함 대략 1만 2천원 정도 한다.
근데 원래 5파이 출력이고 3.5파이는 젠더를 사용해야 한다. 하지만 이 케이블 이외에는 별다른 대안이 없으므로 이걸로 구입한다

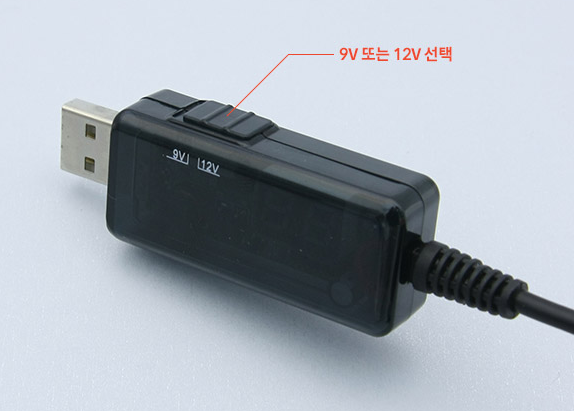

우선 승압케이블의 USB 포트 부분은 이렇다

USB 포트에 꽂으면 출력을 조정할 수 있는 데 9V 와 12V 둘 중 하나를 골라 출력할 수 있다.

그런데 문제는 블랙박스로 입력되는 부분!!

5파이 - 3.5파이 젠더를 붙이면 블랙박스를 연결할 공간이 너무 부족하게 된다

이걸또 이렇게 간단히 해결!!
이 부분은 전에 실패했던 3.5 파이 케이블의 앞부분을 자르고 승압 케이블의 USB 포트 부분만 잘라 이어 붙인다
연결한 부분은 절연 테이블로 이어 붙인다. 너무 쉬운 부분이므로 이 작업의 사진 부분은 생략한다

그리고 이렇게 만든 케이블을 블랙박스에 연결해 본다

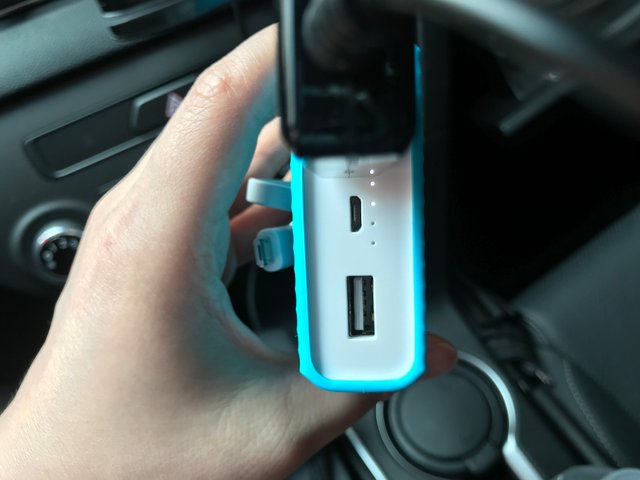

일단 배터리 부분의 연결확인은 이렇게 하고

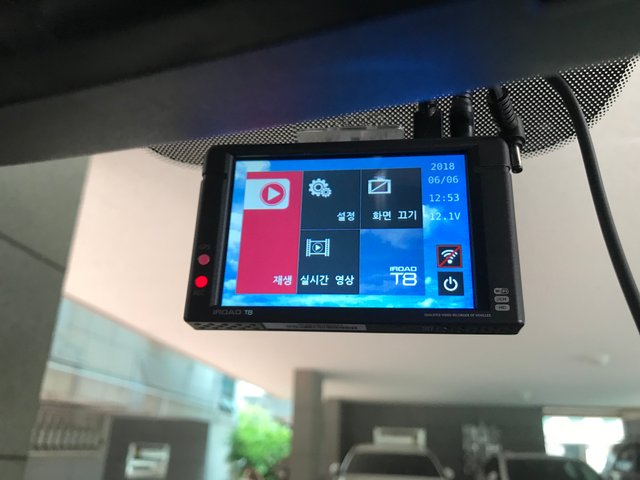

블랙박스의 메인화면은 12V 로 입력됨을 알려준다

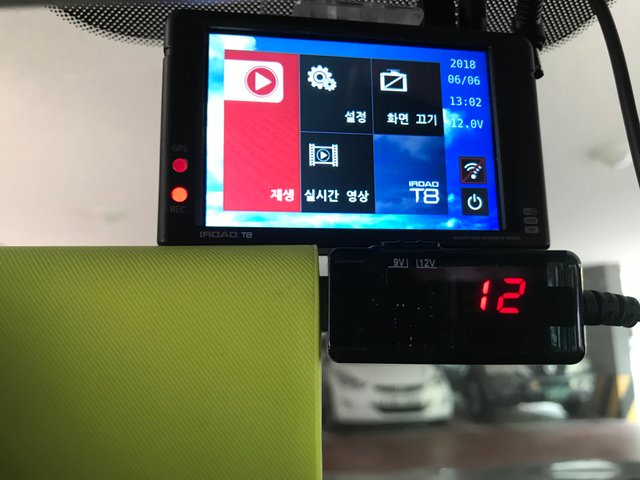

USB 포트 부분의 정상적인 12V 출력을 한번더 확인하자면

저번글에서는 5V로 입력되었을때는 1시간 만에 블랙박스의 전원이 자동으로 차단되었으므로 12 시간이 경과된 후 다시 확인을 한 결과 계속 켜져 있다

2000mAh 용량의 배터리가 대략 12시간 동안 블랙박스에 연결한 결과 4칸 중 2칸의 배터리 용량을 알려 주고 있다.
이 배터리론 대략 20시간 정도 유지 되는 것 같다

다음달엔 4만원 이상의 50000mAh 의 배터리 구입을 고려해 봐야 겠다
대략 이정도 배터리라면 2일에서 3일 정도 버틸 수 있을것 같다

이 정도면 블랙박스의 상시전원 문제는 해결된 셈이다
아! 참고로 내가 가지고 있는 별도의 배터리로 매일! 퇴근할 떄마다 차에 들려서? 배터리를 교체해 줄 생각이다
