Resistor

in #education6 years ago

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik, dengan resistansi tertentu (tahanan) dapat memproduksi tegangan listrik di antara kedua pin, nilai tegangan terhadap resistansi berbanding lurus dengan arus yang mengalir, berdasarkan hukum Ohm:

https://id.wikipedia.org/wiki/Resistor

Resistor yang digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari berbagai macam komponen dan film, bahkan kawat resistansi (kawat yang terbuat dari paduan resistivitas tinggi seperti nikel-kromium).

Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk suhu, derau listrik (kebisingan), dan induktansi.

Resistor dapat diintegrasikan ke dalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Pilihan dan letaknya tergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus agar agar tidak terbakar.

https://id.wikipedia.org/wiki/Resistor

https://id.wikipedia.org/wiki/Resistor

Satuan:

Ohm (simbol: Ω) adalah satuan SI untuk resistansi listrik, diambil dari nama Georg Ohm.

Satuan yang digunakan awalan:

Ohm = Ω
Kilo Ohm = KΩ
Mega Ohm = MΩ
KΩ = 1 000Ω
MΩ = 1 000 000Ω

Kontruksi:

Resistor komposisi karbon terbentuk dari sebuah unsur resistif berbentuk tabung dengan kawat atau tutup logam pada kedua ujungnya. Badan resistor dilindungi dengan kucing atau plastik. Resistor komposisi karbon hukum memiliki badan yang tidak terisolasi, kawat penghubung dililitkan disekitar ujung unsur resistif dan kemudian disolder. Resistor yang sudah jadi dicat dengan kode warna sesuai dengan nilai resistansinya.

Unsur resistif terbuat dari campuran serbuk karbon dan bahan isolator (biasanya keramik). Resin digunakan untuk melekatkan campuran. Resistansinya ditentukan oleh perbandingan dari serbuk karbon dengan bahan isolator. Resistor komposisi karbon sering digunakan sebelum tahun 1970-an, tapi sekarang tidak terlalu populer karena resistor jenis lain memiliki karakteristik yang lebih baik, seperti toleransi, kemandirian terhadap tegangan (resistor komposisi karbon berubah resistansinya jika dikenai tegangan lebih), dan kemandirian terhadap tekanan / regangan . Selain itu, jika resistor menjadi lembab, panas solder dapat mengganti resistansi dan resistor jadi rusak.

Tentu begitu, resistor ini sangat reliabel jika tidak pernah diberikan tegangan lebih dengan panas lebih.

Resistor ini masih kalah, tapi relatif mahal. Resistansinya berkisar antara beberapa miliohm sampai 22 MOhm.

Film karbon:

Selapis film karbon diendapkan pada selapis substrat isolator, dan potongan memilin dibuat untuk membentuk jalur resistif panjang dan sempit. Dengan mengubah lebar potongan jalur, ditambah dengan resistivitas karbon (antara 9 sampai 40 μΩ-cm) dapat memberikan resistansi yang lebar. [1] Resistor film karbon memberikan rating daya antara 1/6 W hingga 5 W pada 70 ° C. Resistansi tersedia antara 1 ohm sampai 10 MOhm. Resistor film karbon dapat bekerja pada suhu di antara -55 ° C hingga 155 ° C. Ini memiliki tegangan kerja maksimum 200 sampai 600 v

Film logam:

Unsur resistif utama dari resistor foil adalah sebuah foil logam paduan khusus setebal beberapa mikrometer.

Resistor foil merupakan resistor dengan presisi dan stabilitas terbaik. Salah satu parameter penting yang memengaruhi adalah suhu dari resistansi (TCR). TCR dari resistor foil sangat rendah. Resistor foil ultra presisi memiliki TCR sebesar 0.14ppm / ° C, toleransi ± 0,005%, stabilitas jangka panjang 25ppm / tahun, 50ppm / 3 tahun, stabilitas jamak 0,03% / 2000, EMF kalor 0.1μvolt / ° C, desah -42 dB , yang dimaksud dengan 0.1ppm / V, induktansi 0,08μH, kapasitansi 0.5pF

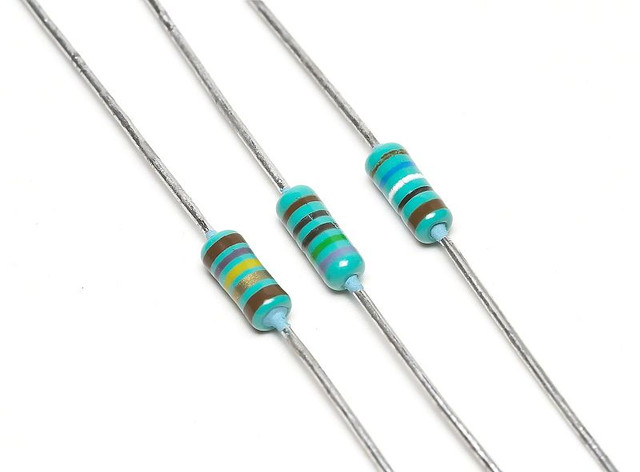

Penandaan resistor:

Resistor aksial biasanya menggunakan pola pita warna untuk menunjukkan resistansi. Resistor pasang-permukaan ditandas secara numerik jika cukup besar untuk dapat ditandai, biasanya resistor ukuran kecil yang sekarang digunakan terlalu kecil untuk dapat ditandai. Kemasan biasanya cokelat muda, cokelat, biru, atau hijau, walaupun begitu warna lain juga mungkin, seperti merah tua atau abu-abu.

Resistor awal abad ke-20 biasanya tidak diisolasi, dan dicelupkan ke cat untuk menutupi seluruh badan untuk pengkodean warna. Warna kedua diberikan pada salah satu ujung, dan sebuah titik (atau pita) warna di tengah memberikan digit ketiga. Aturannya adalah "badan, ujung, titik" memberikan urutan dua digit resistansi dan pengali desimal. Toleransi dasarnya adalah ±20%. Resistor dengan toleransi yang lebih rapat menggunakan warna perak (±10%) atau emas (±5%) pada ujung lainnya.

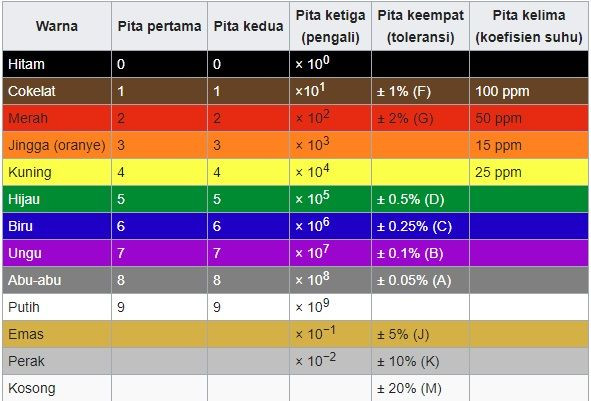

Identifikasi empat pita:

Identifikasi empat pita adalah skema kode warna yang paling sering digunakan. Ini terdiri dari empat pita warna yang dicetak mengelilingi badan resistor. Dua pita pertama merupakan informasi dua digit harga resistansi, pita ketiga merupakan faktor pengali (jumlah nol yang ditambahkan setelah dua digit resistansi) dan pita keempat merupakan toleransi harga resistansi. Kadang-kadang terdapat pita kelima yang menunjukkan koefisien suhu, tetapi ini harus dibedakan dengan sistem lima warna sejati yang menggunakan tiga digit resistansi.

Sebagai contoh, hijau-biru-kuning-merah adalah 56 x 104Ω = 560 kΩ ± 2%. Deskripsi yang lebih mudah adalah pita pertama berwarna hijau yang mempunyai harga 5, dan pita kedua berwarna biru yang mempunyai harga 6, sehingga keduanya dihitung sebagai 56. Pita ketiga brwarna kuning yang mempunyai harga 104 yang menambahkan empat nol di belakang 56, sedangkan pita keempat berwarna merah yang merupakan kode untuk toleransi ± 2% memberikan nilai 560.000Ω pada keakuratan ± 2%.


Identifikasi lima pita:

Identifikasi lima pita digunakan pada resistor presisi (toleransi 1%, 0.5%, 0.25%, 0.1%), untuk memberikan harga resistansi ketiga. Tiga pita pertama menunjukkan harga resistansi, pita keempat adalah pengali, dan yang kelima adalah toleransi. Resistor lima pita dengan pita keempat berwarna emas atau perak kadang-kadang diabaikan, biasanya pada resistor lawas atau penggunaan khusus. Pita keempat adalah toleransi dan yang kelima adalah koefisien suhu.

Resistor pasang permukaan:

Resistor pasang-permukaan dicetak dengan harga numerik dengan kode yang mirip dengan kondensator kecil. Resistor toleransi standar ditandai dengan kode tiga digit, dua pertama menunjukkan dua angka pertama resistansi dan angka ketiga menunjukkan pengali (jumlah nol). Contoh:

"334" = 33 × 10.000 ohm = 330 KOhm
"222" = 22 × 100 ohm = 2,2 KOhm
"473" = 47 × 1,000 ohm = 47 KOhm
"105" = 10 × 100,000 ohm = 1 MOhm
Resistansi kurang dari 100 ohm ditulis: 100, 220, 470. Contoh:

"100" = 10 × 1 ohm = 10 ohm
"220" = 22 × 1 ohm = 22 ohm
Kadang-kadang harga-harga tersebut ditulis "10" atau "22" untuk mencegah kebingungan.

Resistansi kurang dari 10 ohm menggunakan 'R' untuk menunjukkan letak titik desimal. Contoh:

"4R7" = 4.7 ohm
"0R22" = 0.22 ohm
"0R01" = 0.01 ohm
Resistor presisi ditandai dengan kode empat digit. Dimana tiga digit pertama menunjukkan harga resistansi dan digit keempat adalah pengali. Contoh:

"1001" = 100 × 10 ohm = 1 kohm
"4992" = 499 × 100 ohm = 49,9 kohm
"1000" = 100 × 1 ohm = 100 ohm
"000" dan "0000" kadang-kadang muncul bebagai harga untuk resistor nol ohm

Resistor pasang-permukaan saat ini biasanya terlalu kecil untuk ditandai.

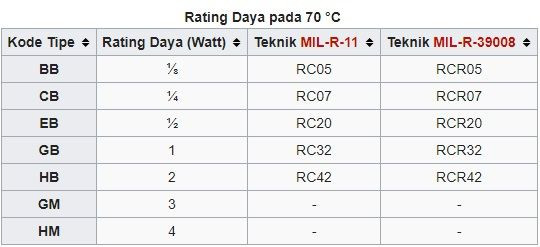

penandaan tipe industri

https://id.wikipedia.org/wiki/Resistor

Rentang suhu operasional kelas atas, kelas industri dan kelas militer.

Kelas komersil: 0 ° C sampai 70 ° C
Kelas industri: -40 ° C hingga 85 ° C (suhu -25 ° C hingga 85 ° C)
Kelas militer: -55 ° C hingga 125 ° C (suhu -65 ° C hingga 275 ° C)
Kelas standar: -5 ° C hingga 60 ° C
