Son muchos los criterios y gustos que existen a la hora de elegir un software de modelado en 3D, pero según mi experiencia en el área, la familia de autodesk ofrece las mejores soluciones para la digitalizacion, modelado, fabricación de planos y desarrollo de ideas que existe en el mercado.

En este pequeño tutorial , quiero mostrarle el entorno básico del software que uso para modelar y fabricar mis piezas en impresión 3D

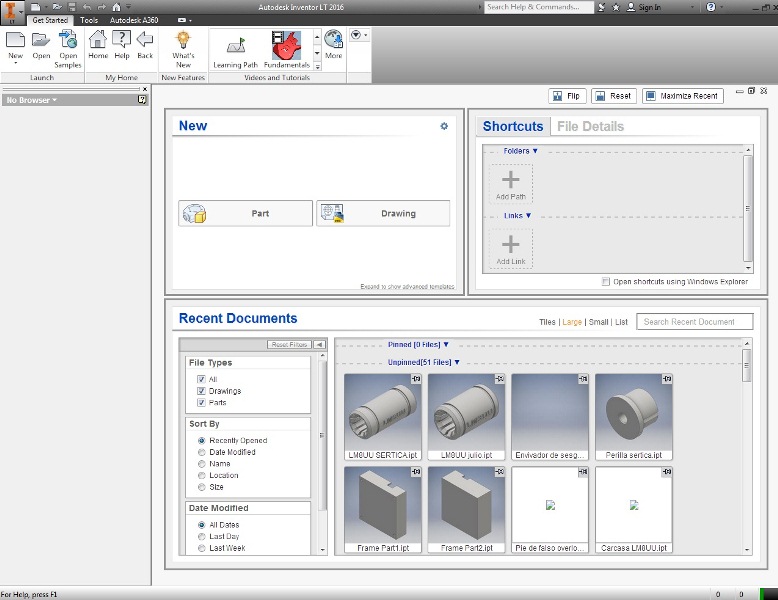

Interfaz inicial
Fuente: Autor

Al inicial el programa encontraremos una interfaz muy sencilla e intuitiva , donde el primer paso sera crear un nuevo proyecto como se muestra en la figura.

Interfaz nuevo proyecto
Fuente: Autor

Es importante seleccionar el sistema de unidades con el que trabajaremos ,un ejemplo es si nuestras piezas son milimétricas seleccionamos la opción standar (mm).ipt o si el sistema usado se basa en pulgadas seleccionamos la opción standar(DIN).ipt.

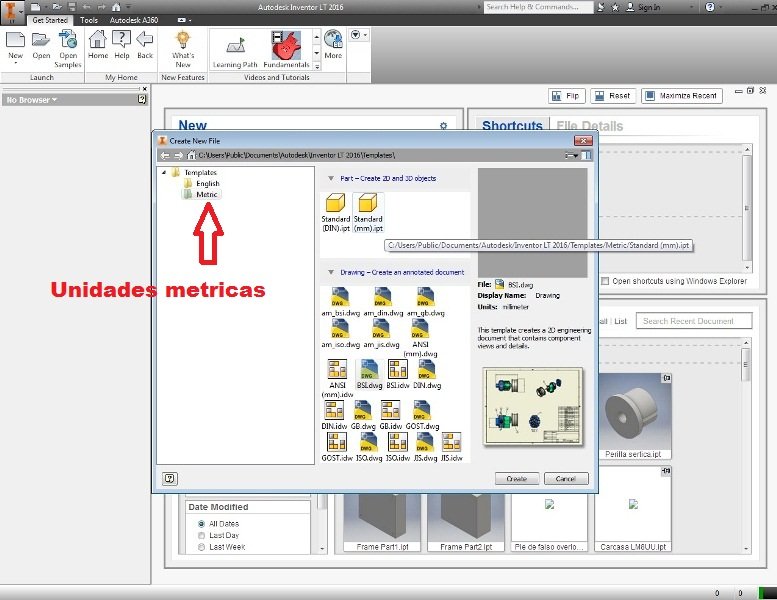

Selección sistema de unidades
Fuente: Autor

Al encontrarnos en el ambiente de trabajo lo primero que debemos seleccionar es el plano de trabajo, este correspondería a los para XY,XZ o YZ. Es muy importante seleccionar el plano adecuado ya que nos servirá de referencia para muchos diseños futuros en donde la selección de los planos correctos facilitaría en gran medida el modelado de piezas complejas. Seleccionamos la opción superior izquierda Start 2D Sketch o en español seria inicio de boceto en 2D, y luego pulsamos sobre un plano de trabajo.

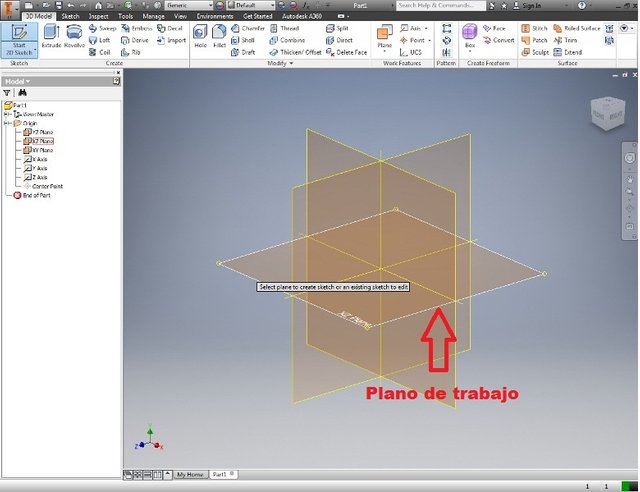

Plano de trabajo
Fuente: Autor

En la sección de boceto en 2D, podemos dibujar las geometrías base las cuales serán el cuerpo de nuestras piezas modeladas.

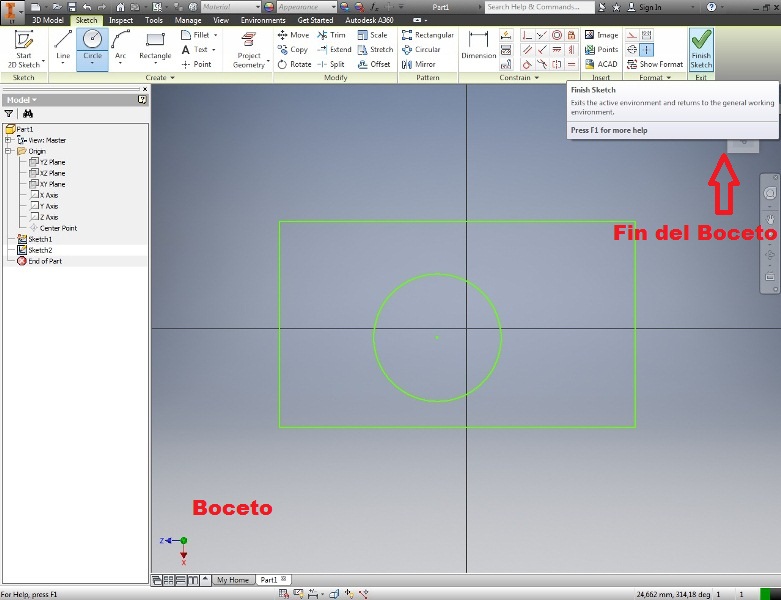

Boceto
Fuente: Autor

Al finalizar el boceto, seleccionamos la opción extrusión , la cual genera el cuerpo de la pieza o la altura para pasar de un modelo bidimencional a uno tridimencional.

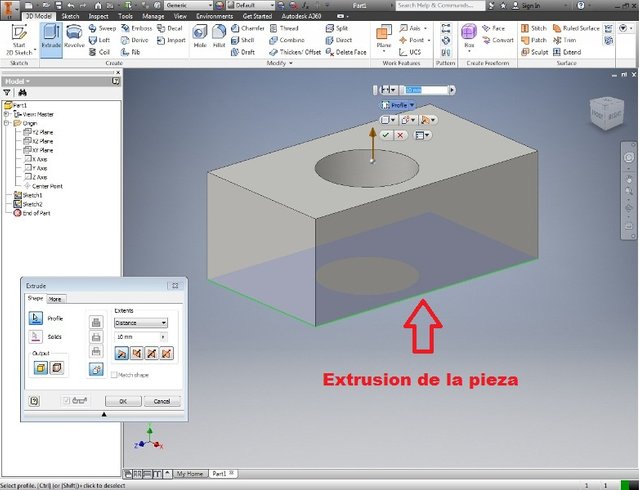

Extrusion
Fuente: Autor

Repetimos el mismo procedimiento pero esta vez creamos el boceto sobre alguna de las caras de la pieza directamente, para así generar salientes, orificios o perforaciones.

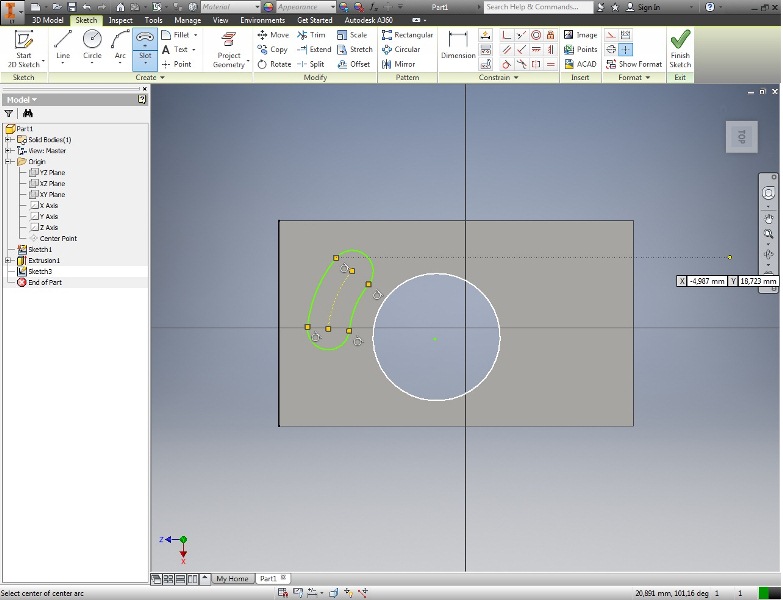

Bocetol
Fuente: Autor

Finalizamos el boceto y damos clip a la opción de extrusión, pero podemos observar que la misma posee diferentes modos de trabajo, como perforación de la piezas o la capacidad para producir salientes o elevaciones de la geometría dibujada en el plano, sobre la cara de la pieza base.

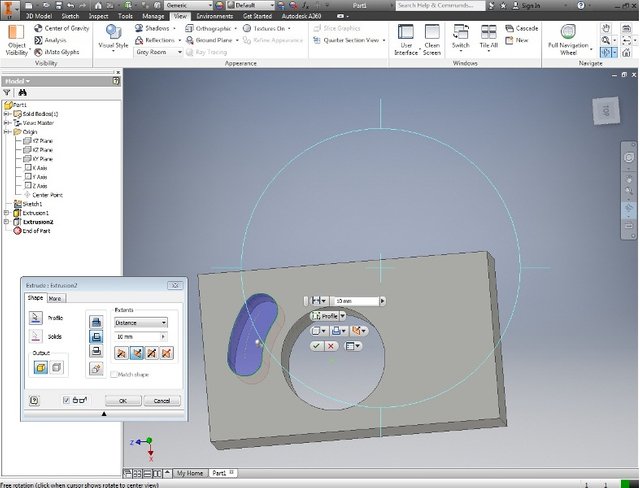

Extrusion
Fuente: Autor

Finalmente generamos la pieza en 3d con una geometría muy sencilla. Existen diferentes técnicas para lograr los mismos resultados todo dependerá de la forma en que cada uno de nosotros interpretamos las formas espaciales.

En el futuro creare mas post sobre el modelado de piezas empleando mas técnicas y procedimientos.

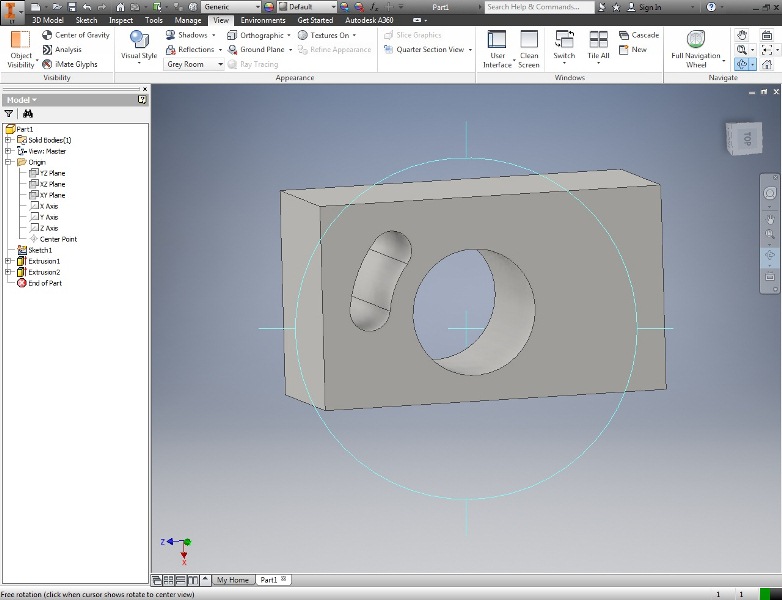

Pieza final
Fuente: Autor
