Hola amigos de la comunidad #scouts.

El día de hoy les traigo un tutoríal que les enseñará a hacer un Cable Extensor USB. Este tipo de cable es muy útil, sobre todo para los que usamos Bam de Internet, o antenas de WiFi con puerto USB.

Un cable extensor USB permite colocar uno de estos dispositivos en un lugar más alto o fuera de una ventana, con el fin de recibir mejor cobertura o señal de internet.

Bien sea para utilizarlos en la forma antena mencionada o para conectar de manera más cómoda un pendrive en una pc,. El cable Extensor es una herramienta útil en la #informatica.

Ahora les muestro como se hacen este tipo de cables.

Para fabricarlo debemos contar con un cable USB, puede ser de una vieja impresora, de un cargador con el conector mini USB dañado o el de un mouse averiado.

Lo importante es que tenga el puerto USB hembra.

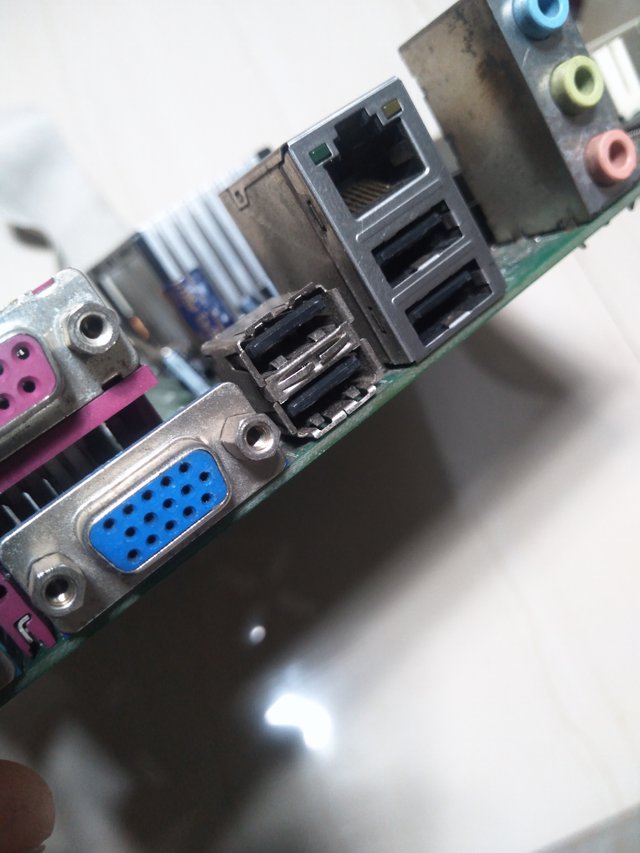

Ahora para el conector USB macho, este lo podemos encontrar en un cargador USB dañado, en la tarjeta madre de una pc, o en otra placa que utilice puerto USB macho.

También necesitaremos cautín, estaño y el diagrama de conexión para cada puerto, hembra y macho.

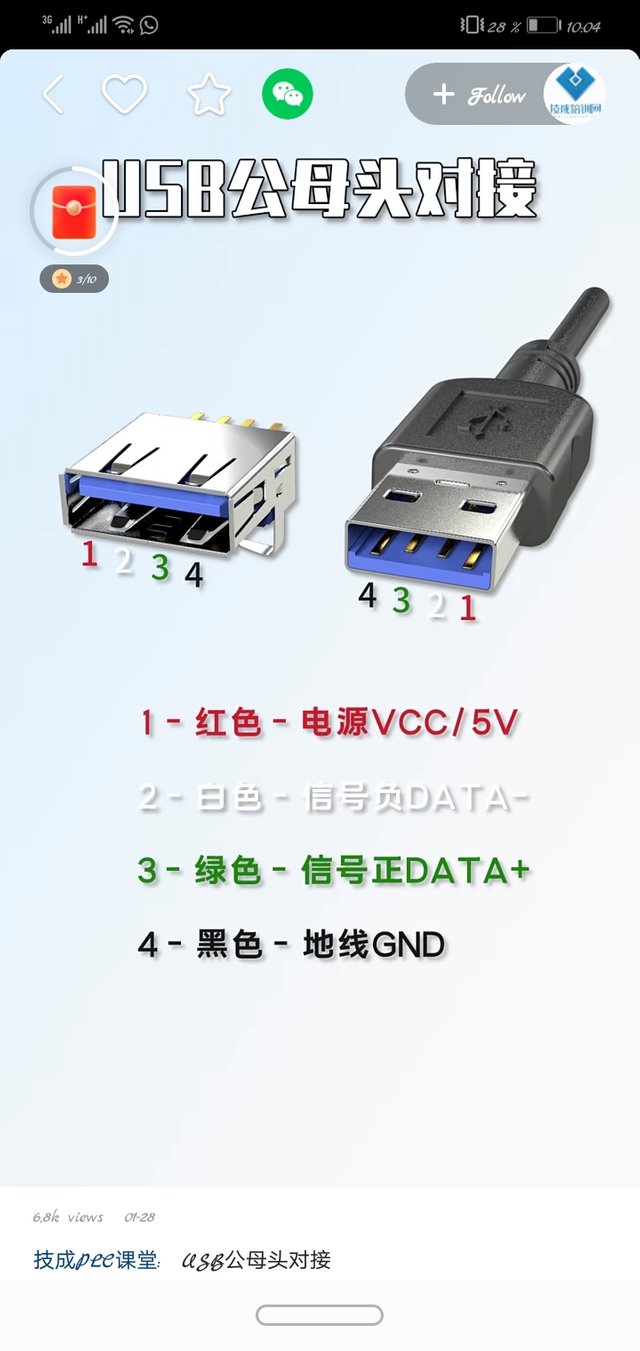

Aquí pueden ver el diagrama que utilizó como guía.

---

Aquí podemos ver cuál es el orden de cada cable según su color y polaridad.

Los cables USB vienen con estos colores.

• Rojo para el polo positivo de 5v DC.
• Blanco para el polo negativo de Datos.
• Verde para el polo positivo de Datos.
• Negro para la tierra o polo negativo.

Teniendo en cuenta está guía, se nos será muy fácil armar el cable, bien sea que tengamos el puerto hembra despegado del cable o el puerto macho, porque sabiendo los colores del cable podremos ubicarlos en la posición de cada puerto.

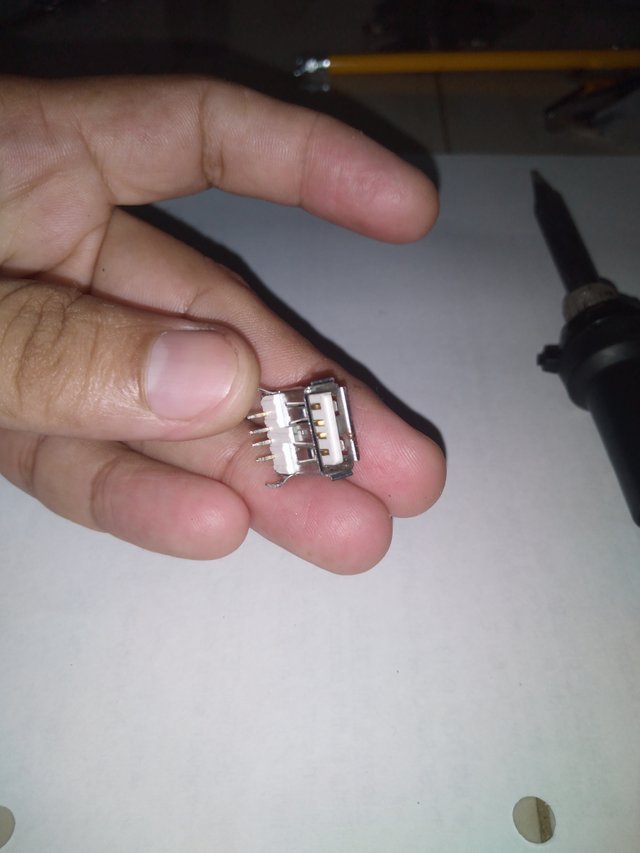

Una vez extraido el puerto USB macho con ayuda del cautín, nos se verá así.

Supongamos que tenemos un cable extensor dañado y no sabemos cuál es el extremo averiado, para determinar cuál es el extremo averiado utilizamos la lógica.

El extremo hembra que es el que va insertado en los puertos de la pc, nunca se mueve, el queda conectado ¿verdad? El que tiene más movimiento es el macho, porque allí estará conectado nuestro dispositivo, bien sea el Bam o el pendrive, el peso y el movimiento hacen queblos cables se piquen, perdiendo la comunicación de un extremo al otro.

Entonces si no sabemos cuál es es extremo dañado, vamos a atacar ese puerto macho. Con ayuda de un cúter le quitamos la goma que lo recubre y nos quedará como en la imágenanterior.

Ahora nos guiamos del diagrama y ordenamos los cables según su color y posición.

Observen que está colocado en la misma posición que en la imágen, se ven los cuatro pines y los otros dos que sobre salen son dos paticas que se utilizan para fijarse en las placas. Es decir no utilizaremos esas paticas.

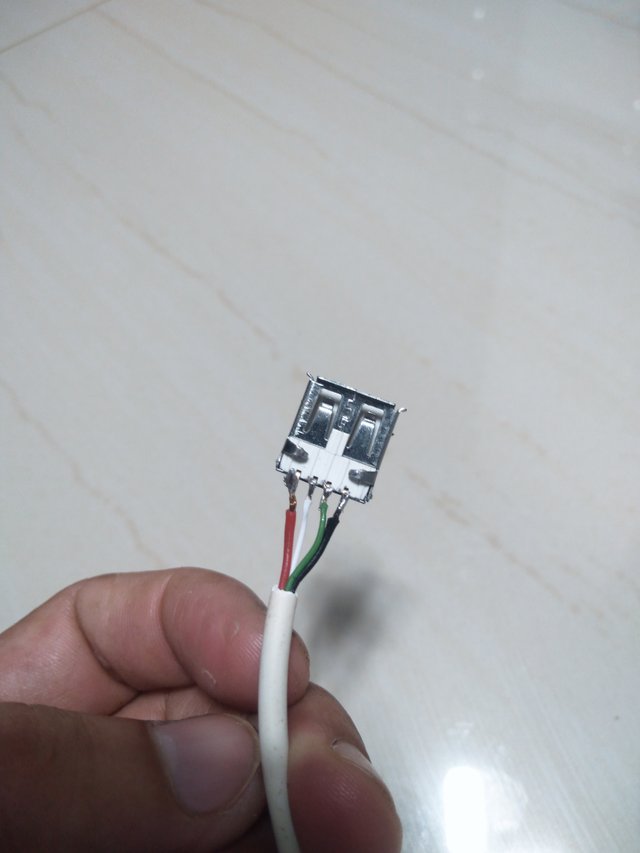

Ahora empezamos a soldar cada cable en su pin correspondiente.

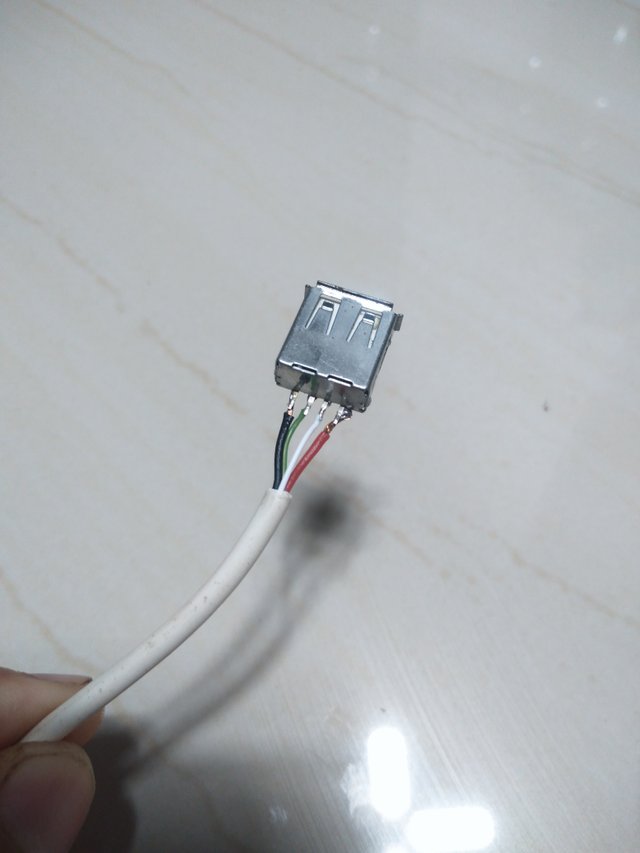

Prácticamente ya tenemos nuestro Cable Extensor listo.

Procedemos a probar su funcionamiento.

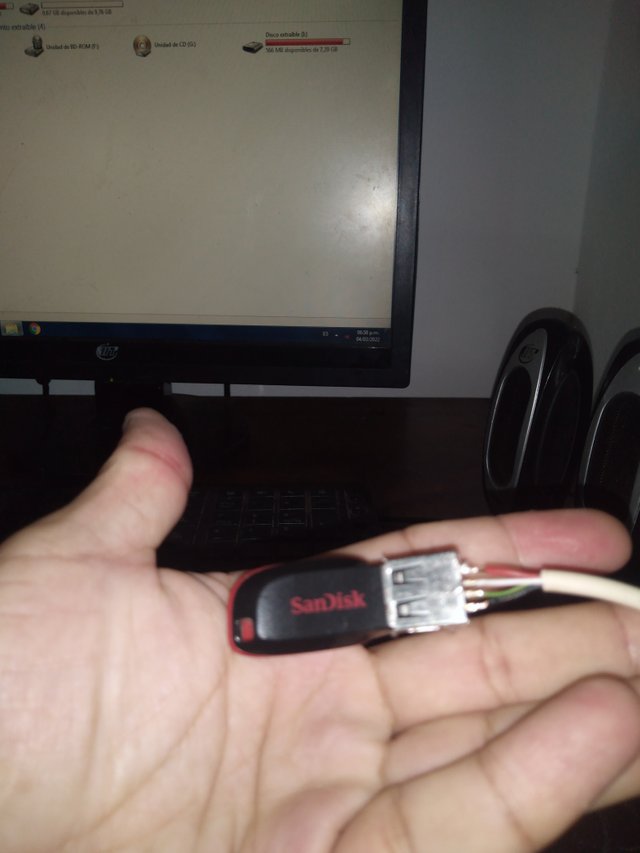

Funcionó con mi pendrive, lo pueden ver conectado y en el monitor se muestra listo para usarse.

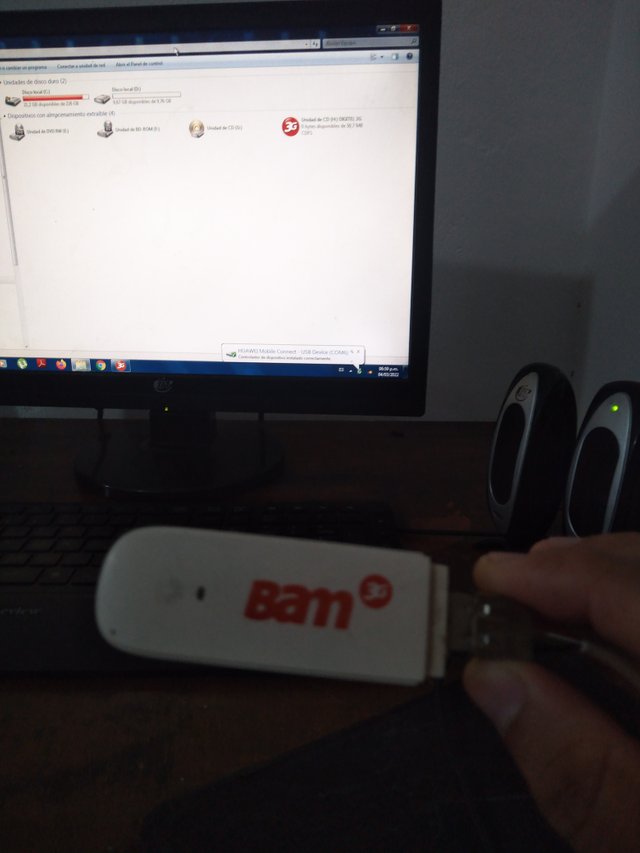

Ahora probamos con el Bam.

También se conectó y fue detectado por la pc. Podemos colocarle Silicon caliente en las soldadoras para que no se muevan los cables y evitar que se despeguen.

Creo que ha sido muy fácil armar este tipo de cables, no se preocupen si tienen los dos extremos separados o dañados. Con ayuda del diagrama podemos desarmarlo y volverlo a armar.

Los colores de estos cables son universales y la conexión igual. Solo deben fijarse en las posiciones.

Espero les haya gustado este pequeño tutorial, invito a @johsdavid a verlo, ya que me había comentado hace semanas que su cable extensor se había averiado y no sabía cómo repararlo.

Viendo este tutoríal y con la ayuda de tú papá, seguro podrán solventar ese problema.

Saludos y gracias por su atención.
