RE: S19-Wk3: Interpretation of circuit diagram/circuit building
- Taller 1: La tarea 1 la has realizado con éxito, como buen técnico corroboraste el buen funcionamiento de los componentes a colocar en el circuito.
Pudiste observar que un diodo led puede ser fundido al recibir un voltaje superior al que soporta, tu ejemplo con el video es excelente, porque se puede observar el proceso.
Cuando se coloca una resistencia en serie puedes reducir ese voltaje y el led funciona con normalidad.
- Taller 2: El Led en el circuito emite un brillo más tenue y esto se debe a que se ha duplicado la resistencia, explicas muy bien este fenómeno nuevamente apoyado con un vídeo.
Tarea 3: Ha detectado la resistencia que reacciona a la luz, o foto resistencia. Además de las posibles reacciones al colocar en funcionamiento el circuito.

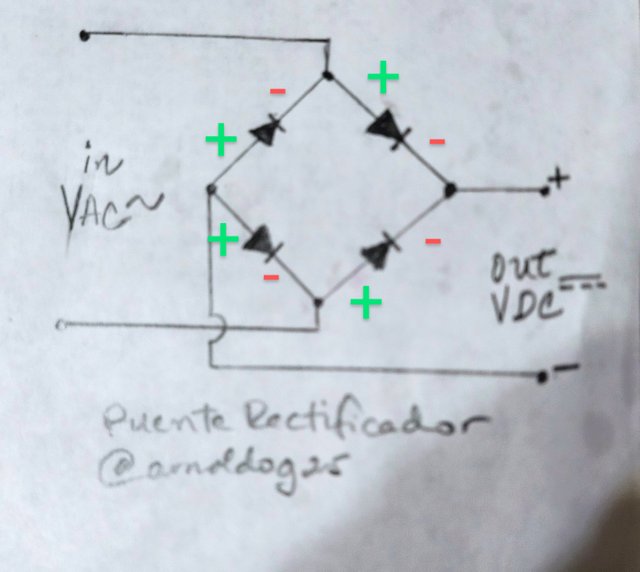

Tarea 4: Nos mostraste el diagrama del puente de diodos, identificando la salida positiva y negativa, resultado de la conversión de Ac a DC.
Exámen rápido: De acuerdo al diagrama mostrado, ¿Por cuál polaridad del diodo sale el voltaje positivo?
Tarea 5: Ha identificado correctamente las resistencias puestas a disposición en la tarea. Pero hubiese destacado también el valor de acuerdo al margen de tolerancia de cada una de ellas. La tolerancia es importante porque con ella podremos saber sí aún la resistencia está en buen estado o no.
Al inicio de la lección usted realiza la medición de 2 residencias, 1 está dentro del rango de su tolerancia mínima. 5% dorada, la otra está un poco más baja, podría ser de tolerancia 10% plateada.
Son pequeños detalles que al momento de realizar la medición en un circuito podrían darnos un diagnóstico acertado.
Criteria | Remark |
---|---|
Real user | ✅ |
#steemexclusive | ✅ |
Free of Plagiarism | ✅ |
AI Article | ✅ (Human text!) |
Bot free | ✅ |
Comment/Recommendation
- Recomendación: Su presentación ha sido bastante completa, se observa que tuvo tiempo para preparar sus tareas. Siga así.
Buscó una solución rápida al momento de ubicar un led para completar una de sus tareas, aunque este fue el que sufrió el daño, pudo aprender sobre eso.
Luego podrá reponerlo.
Scores| 10/10
Hola @rmm31 gracias por su verificación, sugerencias y correcciones, estoy muy entusiasmado con este tema de electrónica.
De acuerdo al diagrama mostrado, ¿Por cuál polaridad del diodo sale el voltaje positivo?
El voltaje en un diodo pasa desde el anodo o lado positivo hacia el cátodo o lado negativo.
Saludos
Respuesta Correcta.. !
Saber esto es muy importante para un técnico al momento de encontrarse terminales sueltos en un artefacto a reparar. Me ha sucedido sobre todo en radios portátiles que su cableado es tan corto, y al momento de destaparlos se despegan los cables.
Entonces, si por alguna razón se despegan los 2 cables DC y son del mismo color!! ¿Cómo haríamos si no sabemos que por la unión del katodo es que sale el voltaje positivo? Podríamos invertir voltajes y dañar el equipo.
Hola @rmm31, con relación a la pregunta lo ideal es usar el multímetro para identificar el positivo y el negativo, cable rojo positivo y negro negativo al momento que haya medición.
Saludos
Sí, sería ideal, sin embargo, no todos poseen un multímetro en casa. Conocer esto no te haría dependiente del multimetro. Solo soldas los cables en la posición correcta y con toda certeza sabrás que por ese punto sale voltaje positivo y negativo.
Ok, en ese caso de no tener un Multímetro usaria un LED.
Saludos
