Tavolo rotante 2

Mi sono cimentato nella realizzazione di un altro prototipo di tavolo rotante, questa volta mi sono dedicato anche alla creazione della parte meccanica e elettronica del progetto, non senza incontrare più di una difficoltà.
Ho usato solo materiali che avevo già a disposizione o di riciclo da altri apparecchi.

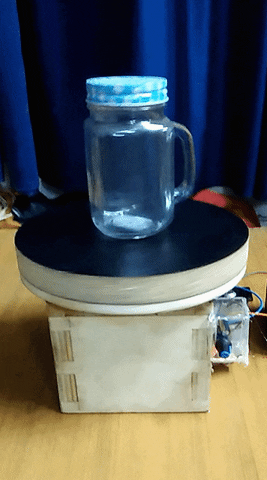

Come base ho preso una vecchia scatolina in legno che avevo fatto tempo addietro.

La scatola è sormontata da una vecchia base rotante a cuscinetti a sfera (ho usato tutti materiali di riciclo) su cui sono fissati dei cerchi in legno collegati ad una barra filettata m8 che scende verso il basso.

Nella parte inferiore la barra filettata è imbullonata ad una puleggia che è collegata con una cinghia (vecchi elastici) con la puleggia del motore. Per aumentare la coppia di rotazione e diminuire la velocità sono passato da una puleggia piccola dell'albero motore ad una più grande.

Quello che vedete è un motore a spazzole di un avvitatore a 18 volt collegato ad un piccolo circuito PWM (Pulse Width Modulation) che serve a regolare la velocità di rotazione.
Fate molta attenzione a non invertire la polarità di ingresso della batteria nel circuito: il condensatore elettrolitico che vedete in foto potrebbe esplodere ( lo so, mi è già successo.....)

Come prototipo è stato divertente da costruire ma ha diversi difetti da migliorare:

• La rotazione è leggermente fuori asse, dovrei sostituire i vari cuscinetti a sfera e verificarne l'alloggio nel legno
• La puleggia maggiore dovrebbe essere ancora più grande per rallentare le rotazione del motore che è molto elevata
• Usare un cinghia più rigida e adatta se riuscissi a trovare la misura giusta, oppure adattare le puleggie a quelle disponibili.
• è un po' troppo rumorosa quando gira.
• per l'estetica lasciamo stare, possiamo dire che è inguardabile, ma verrebbe comunque coperta.

Ciao e alla prossima.
